Открытый узел

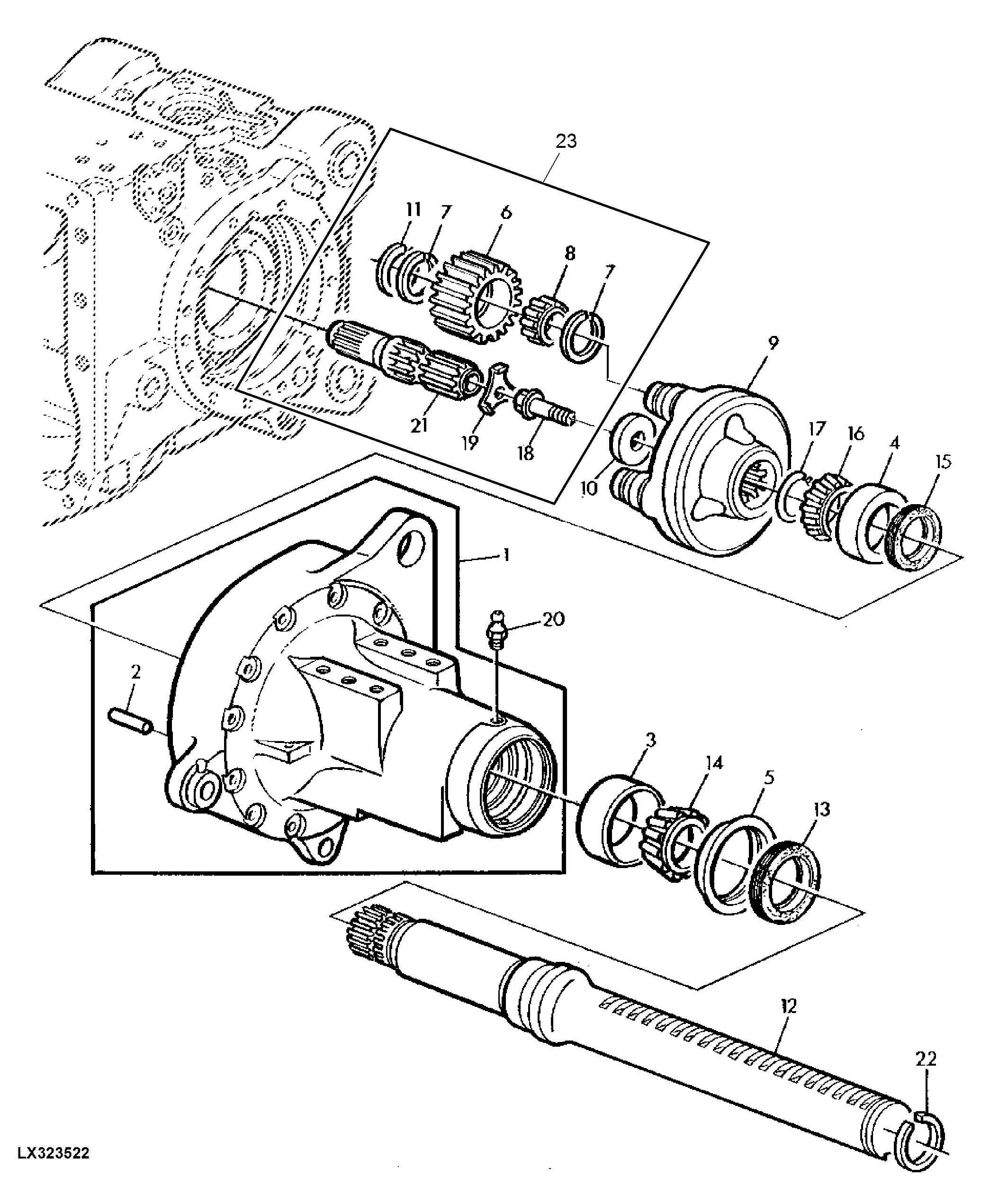

REAR AXLE,R+P

REAR AXLE,R+P

REAR AXLE,R+P

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

REAR AXLE,R+P

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL81318	1	Housing	(WITH INDEPENDENT SELECTIVE CONTROL VALVE R.H. / CENTER) RH (MARKED L100717) (ORD AL111712, L111384, (11) L111385)
1	AL81318	1	Housing	RH (MARKED L100717) (ORD AL111712, (12) L111385) (SUB FOR AL76737, AL79870)
1	AL111711	1	Housing	LH (MARKED L102029 OR L114491)
1	AL81319	1	Housing	LH (MARKED L100718) (ORD AL111711, (10) L111385, (2) L111384) (SUB FOR AL76738, AL79871)
1	AL111712	1	Housing	RH (MARKED L102028 OR L114490)
2	44M7114	3	Dowel Pin	-
3	L154620	2	Bearing Cup	(SUB FOR JD10483)
4	L154621	2	Bearing Cup	(SUB FOR JD10481)
5	L76058	2	Wear Ring	-
6	L172081	6	Pinion	ORDER L214284, (SUB FOR L152490) (SUB FOR L80363, L77528 APPL)
6	L214284	3	Pinion	LH, ORDER AL221094
6	L214284	3	Pinion	RH, ORDER AL221093
7	L75294	12	Snap Ring	-
8	AL182098	6	Cylindrical Roller Bearing	(SUB FOR AL77047)
9	L77526	2	Planet Pinion Carrier	(ORD L101243, L101142)
9	L101243	2	Planet Pinion Carrier	-
10	L156914	2	Bushing	(SUB FOR L75741)
11	40M7166	6	Snap Ring	-
12	L77908	2	Half Axle	Z=29.LGTH= 815MM (32")
12	L101705	2	Half Axle	Z=42.LGTH= 958MM (37.7")
13	AL158922	2	Seal	(SUB FOR AL75774)
14	AL156506	2	Bearing Cone	(SUB FOR JD10482)
15	AL69712	2	Seal	(SUB FOR AL62036)
16	AL156503	2	Bearing Cone	(SUB FOR AL78824)
17	L76059	2	Snap Ring	-
18	L57311	2	Screw	-
19	L101142	2	Lock Plate	-
19	L75298	2	Lock Plate	-
20	58M5575	2	Lubrication Fitting	-
21	L77516	1	Drive Shaft	RH, ORDER L214283, (SUB FOR L79799, L80361 APPL)
21	L77514	1	Drive Shaft	LH, ORDER L214282, (SUB FOR L79800, L80362 APPL)
21	L214282	1	Drive Shaft	LH, ORDER AL221094
21	L214283	1	Drive Shaft	RH, ORDER AL221093
22	R53657	2	Snap Ring	-
23	AL221094	1	Gear	LH, INCLUDES (3) L214284, L214282, (6) L75294, (3) AL182098, (3) 40M7166, L57311, L101142
23	AL221093	1	Gear	RH, INCLUDES (3) L214284, L214283, (6) L75294, (3) AL182098, (3) 40M7166, L57311, L101142
