Открытый узел

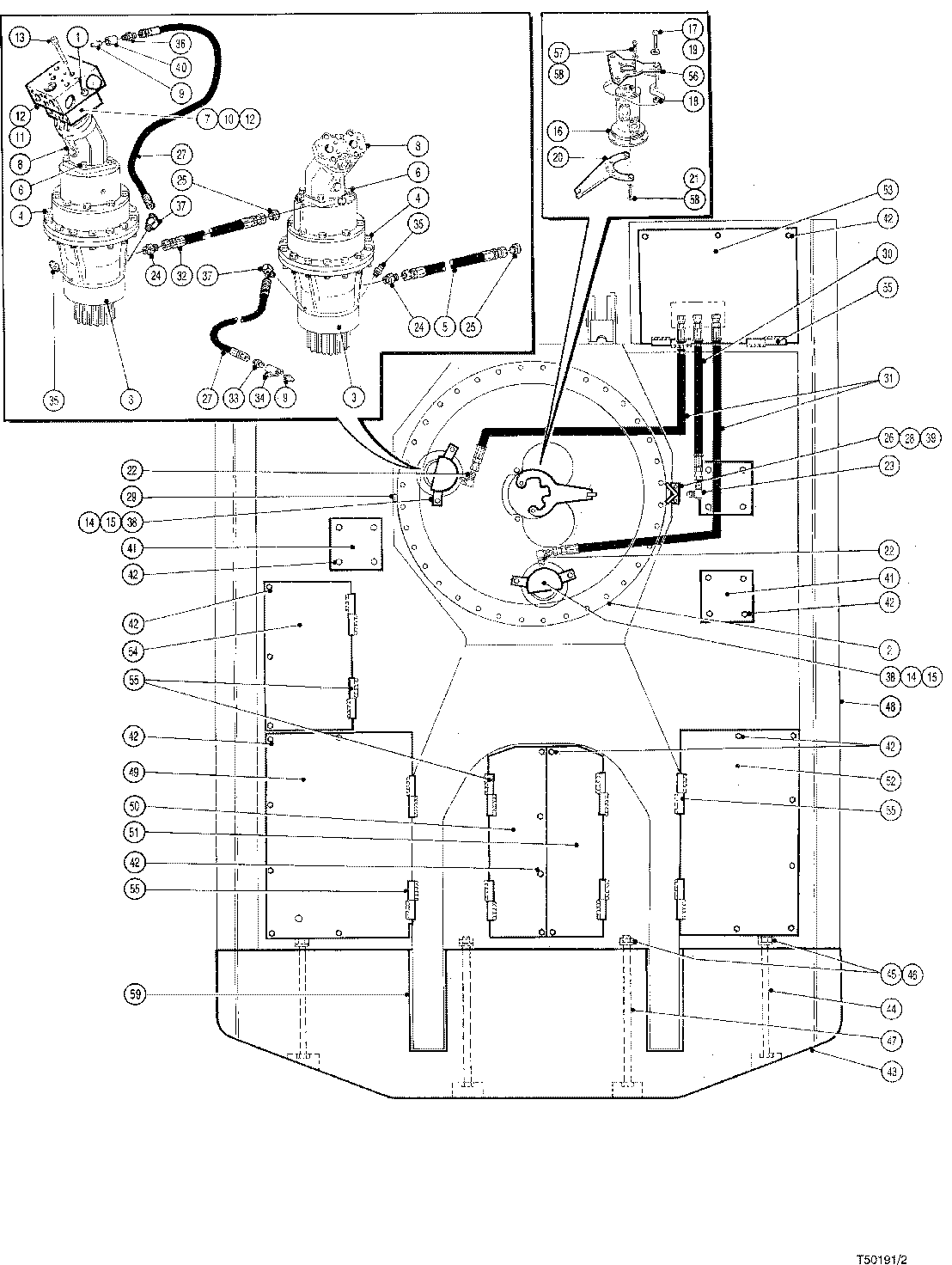

SWING DRIVE SYSTEM ( CB9407 - ) 6212-015/12 [6212-015/12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810583800	2	PLUG -	-
2	-------	1	O-RING	-
3	-------	2	O-RING	Refer to Page: FELLER BUNCHER\628 FELLER BUNCHER\628 - 618/628 (Timberjack < 2000)\SWING DRIVE - BEARING SEE FRAME LOWER SECT.6110\SWING DRIVE GEARBOX ( CB9407 - ) 1232-011/12
4	810083900	32	BOLT5/8-11UNC3 -	-
5	811420400	1	HOSE-HYD*0.50X46 -	-
6	810082300	8	BOLT*1/2-13UNCX1-1/2	-
7	700395400	1	ADAPTER -	-
8	-------	2	O-RING	Refer to Page: FELLER BUNCHER\628 FELLER BUNCHER\628 - 618/628 (Timberjack < 2000)\MOTOR\MOTOR SWING ( CI9148 - ) 2250-024/10
9	810000100	2	GREASE FITTING.N610	-
10	811470800	4	BOLT*.375-16UNCX2.75 -	-
11	-------	1	O-RING	Refer to Page: FELLER BUNCHER\2618 FELLER BUNCHER\2618 - 2618/2628/T25 (Timberjack < 2000)\VALVE - SPEED SENSE SEE VALVE MANIFOLD PILOT\VALVE RELIEF CROSS-OVER SWING ( CM9185 - ) 2482-021/10
12	811495100	2	O-RING -	-
13	811463200	4	BOLT*M12X1.75-80 -	-
14	810082200	4	BOLT*1/2-13UNCX1-1/4	-
15	810011600	4	WASHER*1/2	-
16	-------	1	O-RING	Refer to Page: FELLER BUNCHER\950 UPTO SN 10BA1299 FELLER BUNCHER\950 UPTO SN 10BA1299 - 850/950 (Timberjack < 2000)\SWIVEL\SWIVEL HYDRAULIC ( 10BA1110 - 10BA1280) 2950-013/10
17	810084800	3	BOLT3/4-10UNC3 -	-
18	810044600	3	LOCKNUT*3/4-10UNC	-
19	810002100	3	WASHER*3/4	-
20	701276000	1	BRACKET -	-
21	810965500	5	BOLT*M10X1.50-30 -	-
22	810273500	2	Elbow Fitting	-
23	811017600	1	ELBOW-90 DEG. -	-
24	810224800	2	CONNECTOR -	-
25	810322100	2	PLUG -	-
26	700240800	1	BRACKET -	-
27	811410700	2	HOSE-HYD*0.25X41 -	-
28	810087500	2	HEX NUT 3/8-16 UNC	-
29	810068900	1	Plug	-
30	811411000	1	HOSE-HYD*0.25X44 -	-
31	811413300	2	HOSE-HYD*0.25X100 -	-
32	810891000	1	HOSE-HYD*0.5X60	-
33	810280700	1	FITT*1/8NPTFX7/16-20 -	-
34	700245300	1	TUBE -	-
35	810783000	2	BREATHER	-
36	810280700	1	FITT*1/8NPTFX7/16-20 -	-
37	810301600	2	ELBOW 45 DEG.	-
38	700075300	2	Grease Cup	-
39	810309800	2	FLAT WASHER 3/8 - HARDENED	-
40	-------	1	O-RING	-
41	700840400	3	COVER -	-
42	810080100	45	HEX HEAD BOLT 3/8-16 UNC X 1	-
43	700747400	1	COUNTERWEIGHT -	-
44	700381100	2	STUD - (23`` LG.)	-
45	810585000	4	Washer	-
46	810886600	4	NUT*1-1/4-7UNC -	-
47	700552400	2	STUD -	-
48	700835500	1	FRAME -	-
49	700956100	1	PLATE COVER -	-
50	700948500	1	COVER -	-
51	700955900	1	COVER ASY -	-
52	700956800	1	PLATE COVER -	-
53	700956200	1	PLATE COVER -	-
54	700948600	1	PLATE COVER -	-
55	700349500	12	HINGE -	-
56	701271700	1	PLATE -	-
57	842153500	4	BOLT*M10X1.50-40 -	-
58	810309900	9	Washer	-
59	701372000	2	SHIM*1/8`` -	-
-	701494800	2	SHIM*1/16`` -	-
-	701494900	2	SHIM*3/16`` -	-

SWING DRIVE SYSTEM ( CB9407 - ) 6212-015/12 [6212-015/12]

Нет текстового описания
