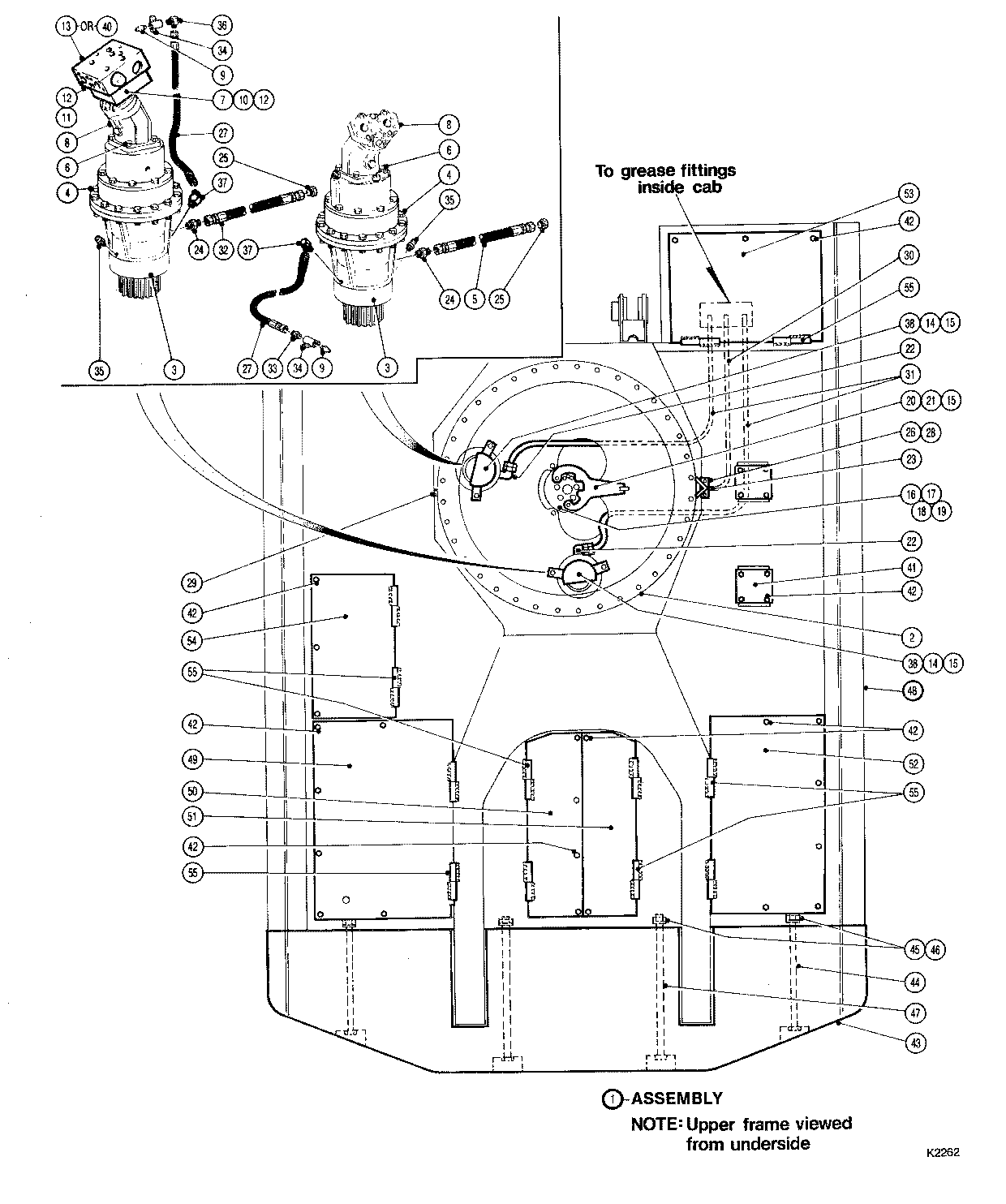

SWING DRIVE SYSTEM ( 52101 - ) 6212-024/10 [6212-024/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700395600	1	SWING SYSTEM	-
2	-------	1	O-RING	-
3	-------	2	O-RING	-
4	810083900	30	BOLT5/8-11UNC3 -	-
5	811420400	1	HOSE-HYD*0.50X46 -	-
6	810082300	8	BOLT*1/2-13UNCX1-1/2	-
7	700395400	1	ADAPTER -	-
8	-------	2	O-RING	-
9	810000100	2	GREASE FITTING.N610	-
10	811470800	4	BOLT*.375-16UNCX2.75 -	-
11	-------	1	O-RING	-
12	811495100	2	O-RING -	-
13	811463200	4	BOLT*M12X1.75-80 -	-
14	810082200	4	BOLT*1/2-13UNCX1-1/4	-
15	810011600	8	WASHER*1/2	-
16	-------	1	O-RING	-
17	810084800	3	BOLT3/4-10UNC3 -	-
18	810044600	3	LOCKNUT*3/4-10UNC	-
19	810971800	3	WASHER*3/4	-
20	700753500	1	BRACKET -	-
21	810082100	4	BOLT*1/2-13UNCX1	-
22	810273500	2	Elbow Fitting	-
23	810273400	1	Elbow Fitting	-
24	810224800	2	CONNECTOR -	-
25	810322100	2	PLUG -	-
26	700240800	1	BRACKET -	-
27	811410700	2	HOSE-HYD*0.25X41 -	-
28	810087500	2	HEX NUT 3/8-16 UNC	-
29	810723400	1	PLUG	-
30	811411000	1	HOSE-HYD*0.25X44 -	-
31	811413300	2	HOSE-HYD*0.25X100 -	-
32	810891000	1	HOSE-HYD*0.5X60	-
33	810280700	1	FITT*1/8NPTFX7/16-20 -	-
34	700245300	2	TUBE -	-
35	810783000	2	BREATHER	-
36	810273400	1	Elbow Fitting	-
37	810301600	2	ELBOW 45 DEG.	-
38	700075300	2	Grease Cup	-
40	810880200	4	BOLT*3/8-16UNCX3-3/4	-
41	700744200	2	COVER -	-
42	810080100	43	HEX HEAD BOLT 3/8-16 UNC X 1	-
43	700747400	1	COUNTERWEIGHT -	-
44	700381100	2	STUD - (23`` LG.)	-
45	810585000	4	Washer	-
46	810886600	4	NUT*1-1/4-7UNC -	-
47	700552400	2	STUD -	-
48	700360300	1	FRAME	-
49	700956100	1	PLATE COVER -	-
50	700948500	1	COVER -	-
51	700955900	1	COVER ASY -	-
52	700956800	1	PLATE COVER -	-
53	700956200	1	PLATE COVER -	-
54	700948600	1	PLATE COVER -	-
55	700349500	12	HINGE -	-
