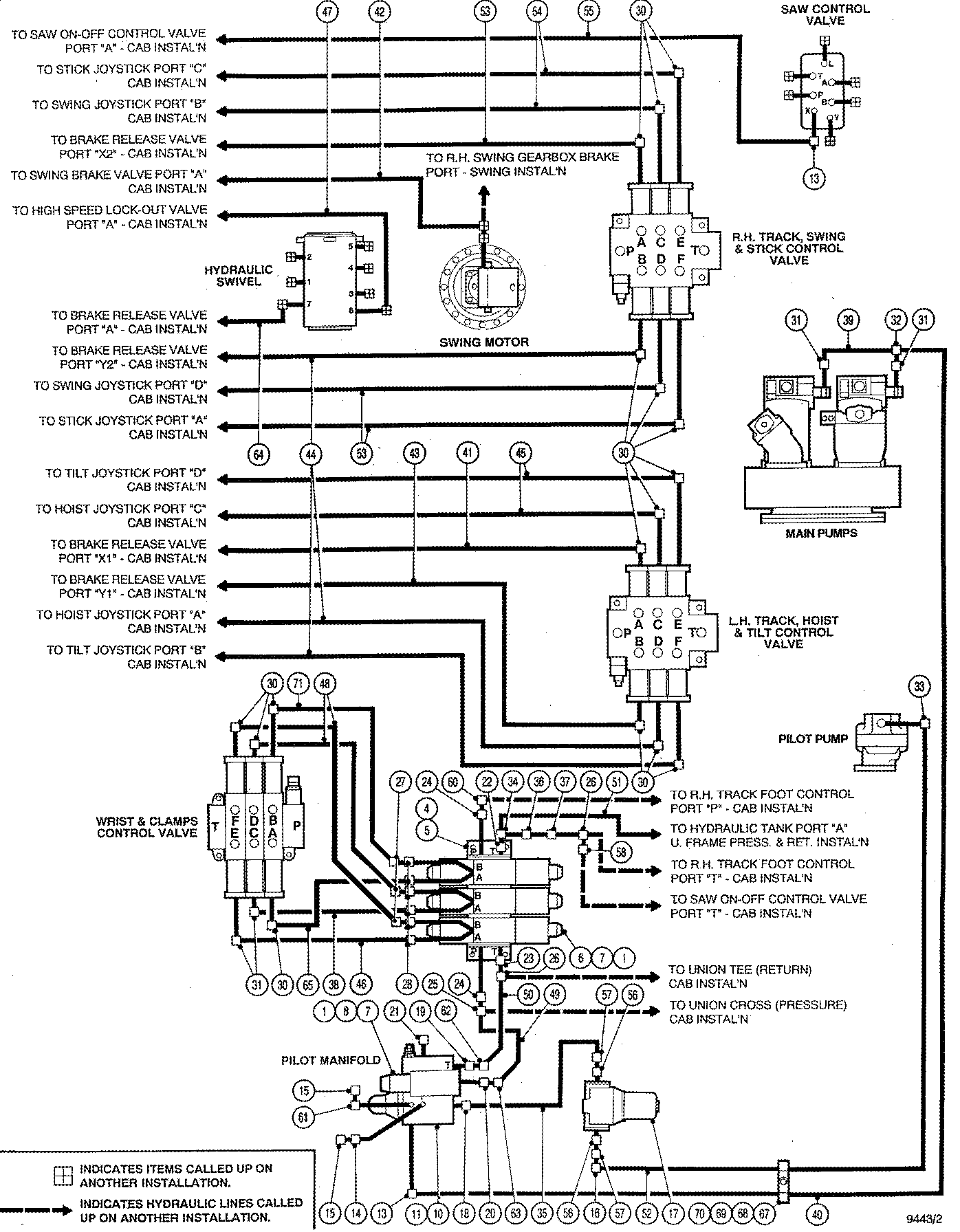

HYDRAULIC SYSTEM UPPER FRAME PILOT LINES ( CI9148 - ) 2000-208/10 [2000-208/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	811936400	16	SPACER -	-
4	700600900	1	BLOCK -	-
5	810101900	4	BOLT*5/16-18UNCX3/4	-
6	-------	3	O-RING	-
7	811350800	12	BOLT #10-24UNCX2 -	-
8	-------	1	O-RING	-
9	-------	1	O-RING	-
10	-------	1	O-RING	-
11	810571400	2	BOLT*3/8-16UNCX4	-
13	810057600	2	ELBOW-90 DEG. -	-
14	---------	1	FELLING HEAD	-
15	700578000	2	COUPLER-TEST -	-
16	810433800	1	ELBOW-90 DEG.	-
17	-------	1	O-RING	-
18	810328700	1	FITTING .375/.75-16 -	-
19	810070000	1	FITTING 1/2 MJIC 1/2	-
20	810789500	1	FITTING*JIC/O-RING	-
21	810583800	1	PLUG -	-
22	810277000	1	FITTING 3/4 MJIC 5/8	-
23	810155500	1	FITTING -	-
24	810568500	2	FITTING -	-
25	811020000	1	Tee Fitting	-
26	810579400	2	TEE-JIC/JIC/JIC -	-
27	810609500	3	ELBOW 45 DEG. -	-
28	811439300	6	ADAPTER	-
30	810917500	15	Elbow Fitting	-
31	810862800	5	ADAPTER -	-
32	810952800	1	TEE	-
33	810292900	1	ELBOW-90 DEG. -	-
34	810399500	1	TEE -	-
35	700464200	1	TUBE -	-
36	810471600	1	FITTING MJIC/FJIC -	-
37	810616400	1	LOCKNUT	-
38	811409200	1	HOSE-HYD*0.25X18 -	-
39	811409700	1	HOSE-HYD*0.25X24 -	-
40	810810400	1	HOSE-HYD*0.25X190 -	-
41	811414600	1	Hydraulic Hose	-
42	811412900	1	HOSE-HYD*0.25X90 -	-
43	811413600	1	Hydraulic Hose	-
44	811414300	3	HOSE-HYD*0.25X128 -	-
45	811414800	2	Hydraulic Hose	-
46	810839700	1	HOSE-HYD*0.25X20	-
47	811413300	1	HOSE-HYD*0.25X100 -	-
48	810871700	2	Hydraulic Hose	-
49	811512200	1	HOSE-HYD*0.38X15 -	-
50	811431300	1	HOSE-HYD*0.5X17 -	-
51	811433800	1	HOSE-HYD*0.75X86	-
52	811421500	1	HOSE-HYD*0.5X136 -	-
53	811415200	3	HOSE-HYD*0.25X155 -	-
54	811015100	2	Hydraulic Hose	-
55	811430600	1	HOSE-HYD*0.25X105 -	-
56	840287000	2	O-RING	-
57	810328400	2	ADAPTER -	-
58	810721500	1	FITTING	-
60	810335500	1	ELBOW-90 DEG. -	-
61	810420700	1	ELBOW-90 DEG. -	-
62	810466600	1	FITTING-45 DEG.	-
63	811675600	1	ELBOW-45 DEG.	-
64	811412300	1	HOSE-HYD*0.25X75 -	-
65	810618900	1	Hydraulic Hose	-
67	810309800	1	FLAT WASHER 3/8 - HARDENED	-
68	810087500	1	HEX NUT 3/8-16 UNC	-
69	810533500	1	CLAMP*1	-
70	810785600	1	CLAMP*1/2 -	-
71	811330400	1	Hydraulic Hose	-
-	810920200	1	ELBOW-90 DEG. -	-
-	810120000	1	FITTING*NPTF 0.25-18 -	-
-	811446800	1	O-RING -	-
-	700577900	2	COUPLER-TEST - UP TO CB9313	-
