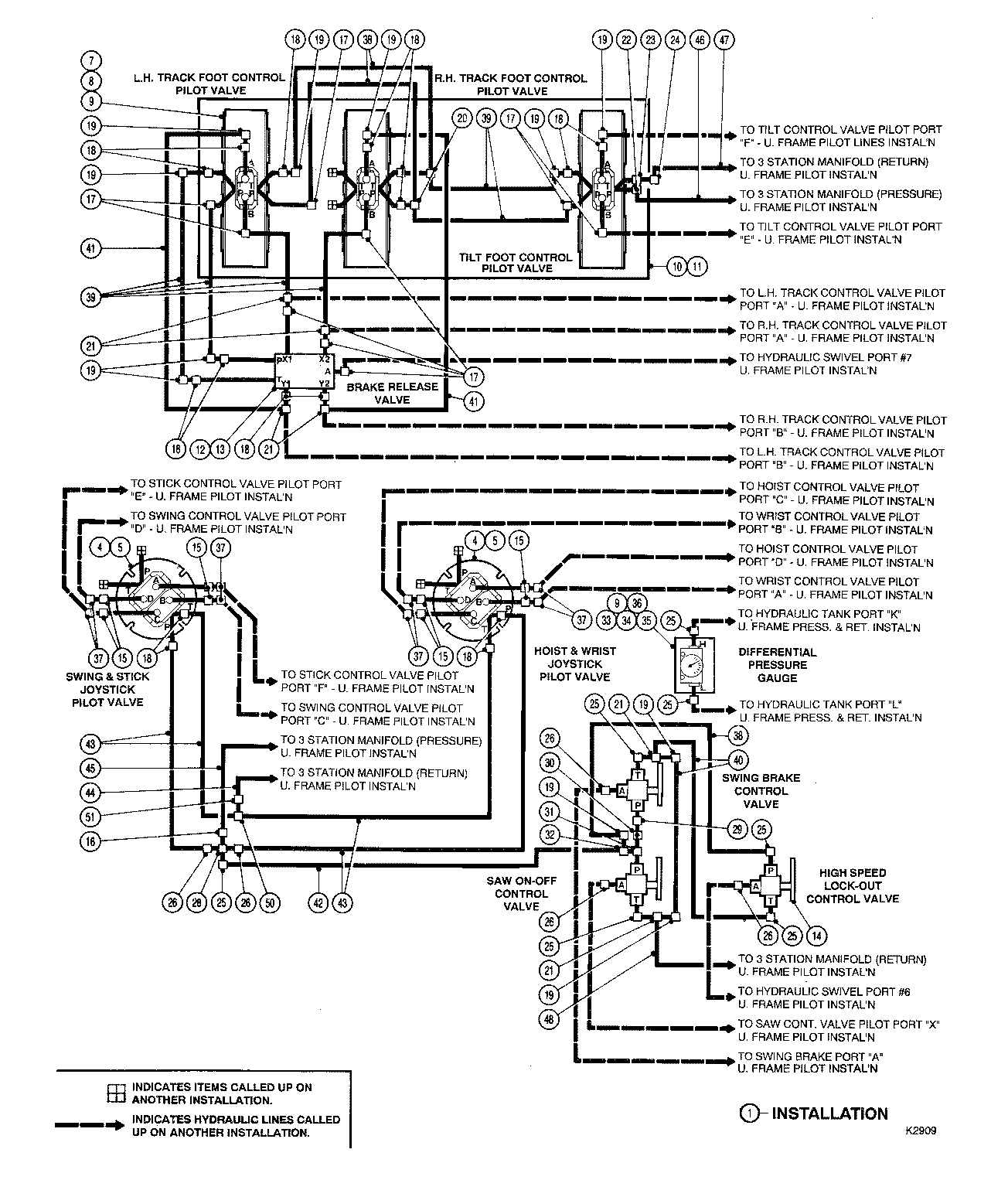

HYDRAULIC SYSTEM CAB ( 52101 - ) 2000-370/10 [2000-370/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	701057500	1	HYDRAULIC INSTAL.	-
4	-------	2	O-RING	-
5	810126300	8	BOLT1/4-20UNC3/4 -	-
7	-------	3	O-RING	-
8	810877000	12	BOLT*5/16-18UNCX5/8	-
9	810087300	14	NUT*5/16-18UNC	-
10	700523200	1	PLATE	-
11	810080100	6	HEX HEAD BOLT 3/8-16 UNC X 1	-
12	700369800	1	VALVE - BRAKE RELEASE	-
13	842177900	2	Bolt	-
14	700611900	3	VALVE -	-
15	810606200	8	CONNECTOR	-
16	810189300	1	FITTING	-
17	810917500	9	Elbow Fitting	-
18	810887400	16	FITTING -	-
19	810640100	11	ELBOW-90 DEG. -	-
20	810952800	2	TEE	-
21	810915700	6	TEE -	-
22	810280500	1	ELBOW-90 DEG. -	-
23	810789500	1	FITTING*JIC/O-RING	-
24	810433800	1	ELBOW-90 DEG.	-
25	810273500	7	Elbow Fitting	-
26	810578200	4	FITTING*.25/.438-20	-
27	810580700	1	ADAPTOR	-
28	810907800	1	FITTING*FEM1/4-18NPT - CROSS	-
29	810120000	1	FITTING*NPTF 0.25-18 -	-
30	842587700	1	VALVE - CHECK	-
31	811439900	1	Tee Fitting	-
32	811201000	1	TEE -	-
33	700620800	1	SWITCH -	-
34	811351400	2	BOLT*#10-24X1-3/4	-
35	810574600	2	NUT*10-24UNC	-
36	700004000	1	PLATE -	-
37	810577900	8	ELBOW-45 DEG. -	-
38	810892900	3	HOSE - UP TO 970366	-
39	811409000	6	Hydraulic Hose	-
40	810839700	2	HOSE-HYD*0.25X20	-
41	811409800	2	HOSE-HYD0.25X25	-
42	811330400	1	Hydraulic Hose	-
43	811099700	4	HOSE-HYD*0.25X42	-
44	811246600	1	HOSE-HYD*0.50X50	-
45	811431000	1	HOSE-HYD*0.38X57	-
46	811431200	1	HOSE-HYD*0.38X96	-
47	810891100	1	HOSE ASSEMBLY - ACROSS PIVOT	-
48	811410700	1	HOSE-HYD*0.25X41 -	-
50	810639800	1	TEE -	-
51	811028000	1	FITTING -	-

HYDRAULIC SYSTEM CAB ( 52101 - ) 2000-370/10 [2000-370/10]

Нет текстового описания
