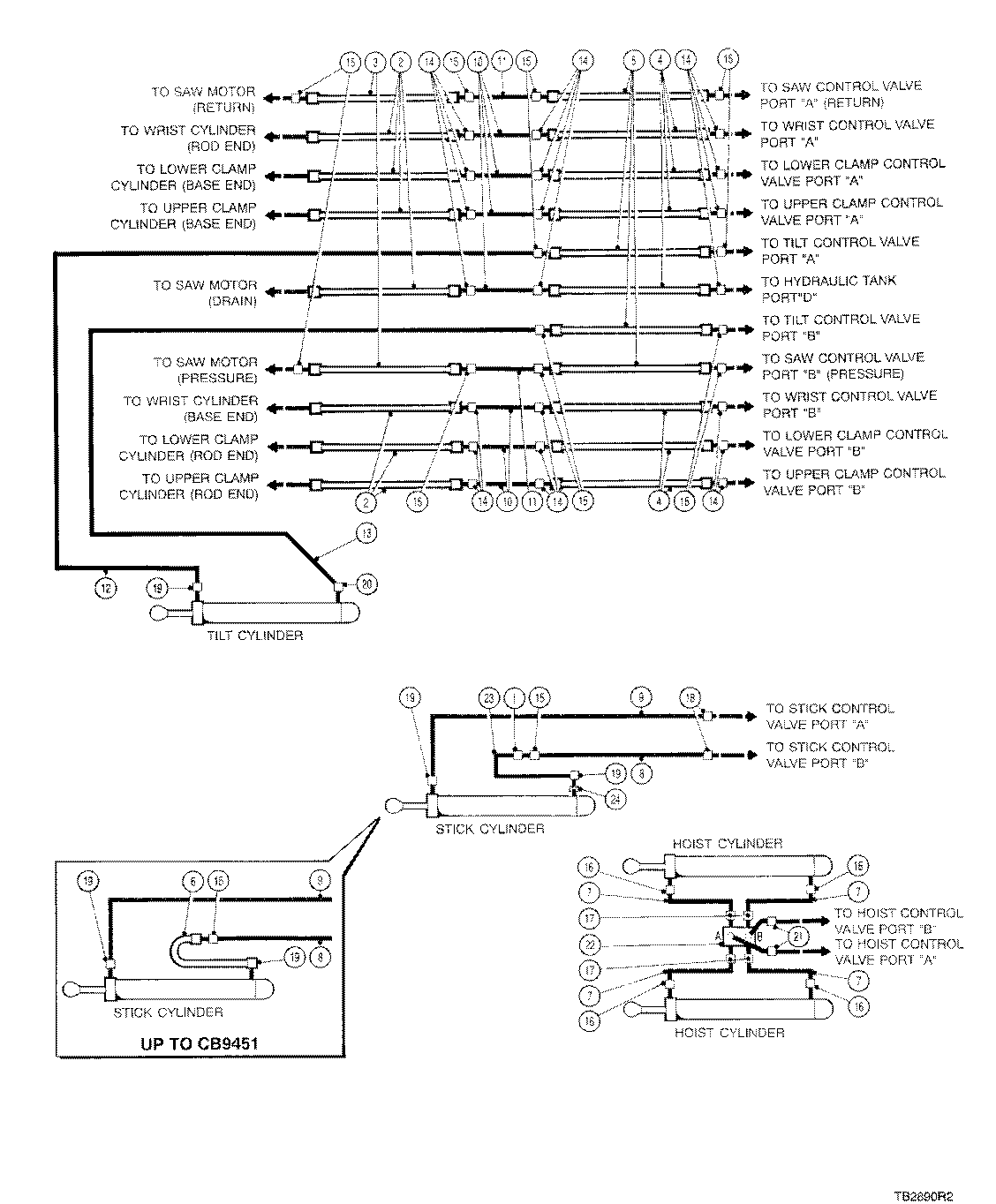

HYDRAULIC SYSTEM BOOM ( CI9148 - ) 2000-206/10 [2000-206/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	811441100	1	ADAPTER -	-
2	700456100	7	TUBE	-
3	700554000	2	TUBE	-
4	700456000	7	TUBE -	-
5	700456300	4	TUBE	-
6	700041600	1	TUBE	-
7	811284400	4	HOSE-HYD*0.75X25	-
8	811280200	1	HOSE-HYD*1.00X124C	-
9	811280900	1	Hydraulic Hose	-
10	811271600	7	HOSE-HYD*0.75X73C	-
11	811278500	2	Hydraulic Hose	-
12	811280600	1	HOSE-HYD*1.00X136C -	-
13	811284200	1	HOSE-HYD*1.00X86C -	-
14	810647100	21	O-RING	-
15	811494600	13	O-RING -	-
16	811437700	4	ELBOW-90 DEG. -	-
17	811439600	4	ADAPTER -	-
18	811441100	2	ADAPTER -	-
19	811440400	3	ELBOW-90 DEG. -	-
20	811440200	1	ELBOW-45 DEG. -	-
21	811441300	2	ADAPTER -	-
22	700712400	1	MANIFOLD -	-
23	811911300	1	HOSE-HYD*1.00 X 18 -	-
24	701243500	1	PLATE - ORIFICE	-
-	-	1	Part 25	-
-	-	1	Part 26	-
-	-	1	Part 27	-

HYDRAULIC SYSTEM BOOM ( CI9148 - ) 2000-206/10 [2000-206/10]
