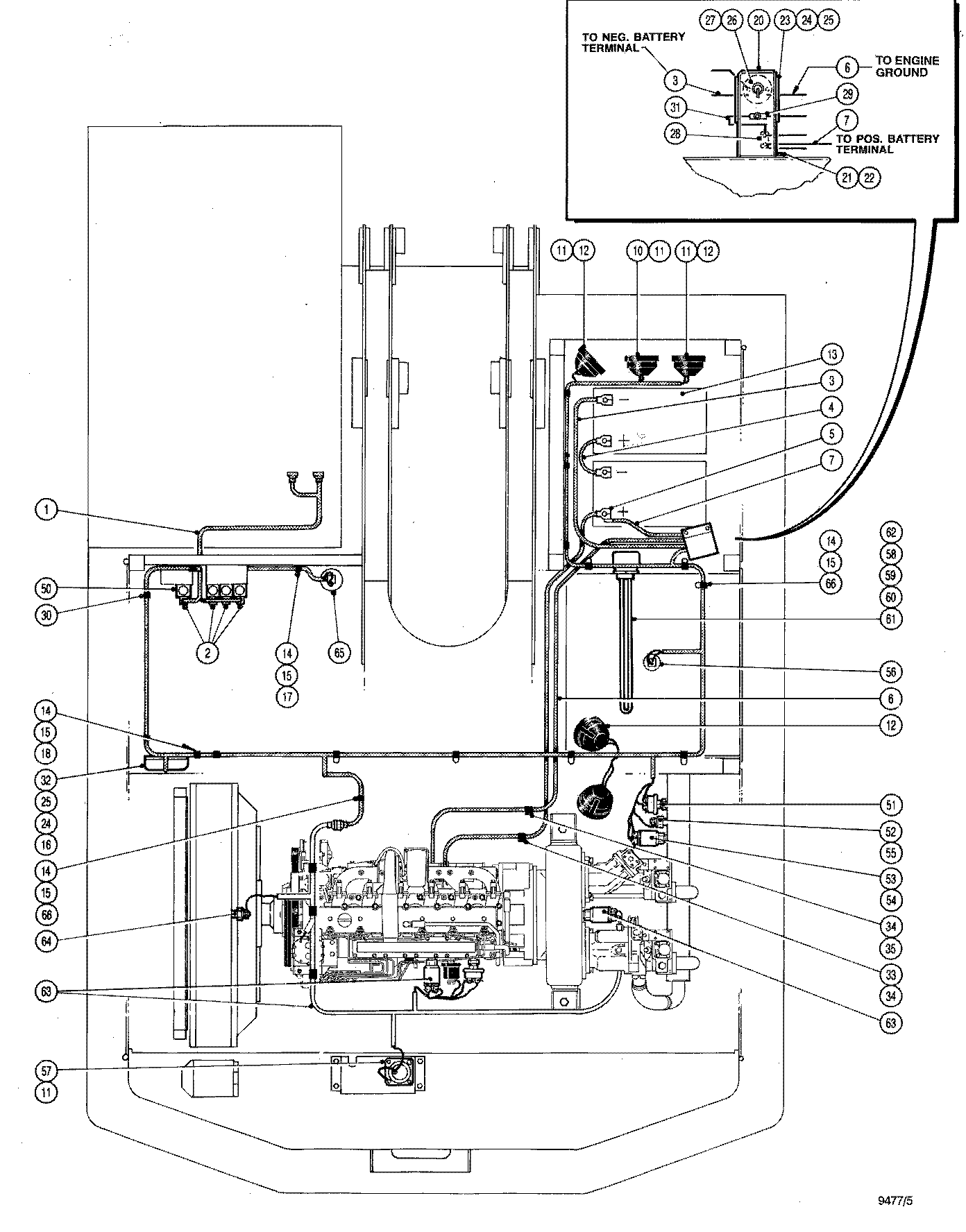

ELECTRICAL SYSTEM MAIN ( CI9148 - ) 3210-026/10 [3210-026/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	701191300	1	HARNESS -	-
2	700233000	7	CONNECTOR -	-
3	700630300	1	BATTERY CABLE - NEGATIVE	-
4	700242500	1	BATTERY CABLE	-
5	700630200	1	BATTERY CABLE -	-
6	700630400	1	BATTERY CABLE	-
7	700634100	1	WIRE -	-
10	---------	1	FELLING HEAD	-
11	700069100	4	WIRE -	-
12	---------	4	FELLING HEAD	-
13	-------	2	O-RING	-
14	810087500	40	HEX NUT 3/8-16 UNC	-
15	810309800	40	FLAT WASHER 3/8 - HARDENED	-
16	811451300	2	Lock Nut	-
17	810785600	18	CLAMP*1/2 -	-
18	810533500	15	CLAMP*1	-
20	700623800	1	BRACKET	-
21	810101900	3	BOLT*5/16-18UNCX3/4	-
22	810768000	3	WASHER*5/16	-
23	700625500	1	PLATE	-
24	810595000	6	BOLT*.2500-20X.625	-
25	810878100	6	WASHER*1/4	-
26	842715100	1	SWITCH -	-
27	790106200	1	KEY -	-
28	700793500	1	Circuit Breaker	-
29	700603500	1	CIRCUIT BREAKER*10A -	-
30	840866000	25	TIE STRAP -	-
31	700625700	1	WIRE	-
32	-------	1	O-RING	-
33	811875800	1	Clamp	-
34	810937800	2	BOLT*M12X1.75-25	-
35	811851200	1	CLAMP -	-
50	-------	3	O-RING	-
51	842595000	1	Switch	-
52	810420700	1	ELBOW-90 DEG. -	-
53	842719100	1	Switch	-
54	810059200	1	ADAPTER -	-
55	842718800	1	SENDER - TEMPERATURE	-
56	811887200	1	SENSOR - OIL LEVEL	-
57	F121384	1	SENDER - FUEL LEVEL	-
58	700068800	1	Heater	-
59	700605100	1	CONNECTOR -	-
60	811469000	1	Wire	-
61	700378500	1	PLUG -	-
62	700650700	1	ELEMENT -	-
63	-------	1	O-RING	-
64	700600800	1	Sensor	-
65	-------	1	O-RING	-
66	810626700	7	Clamp	-
-	F121380	1	DIAL -	-

ELECTRICAL SYSTEM MAIN ( CI9148 - ) 3210-026/10 [3210-026/10]
