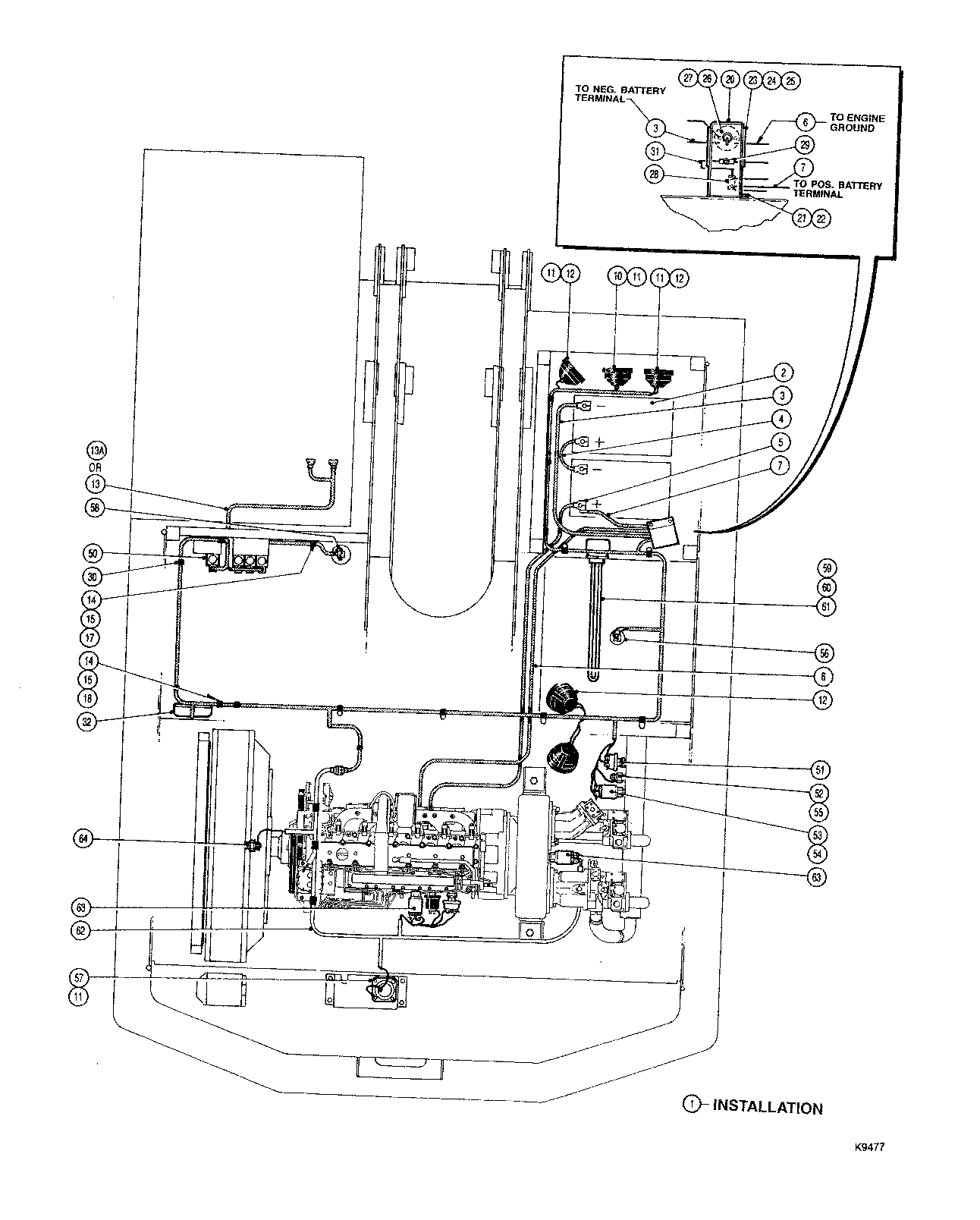

ELECTRICAL SYSTEM MAIN ( 52170 - ) 3210-061/10 [3210-061/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700619700	1	ELECTRICAL GROUP	-
2	-------	2	O-RING	-
3	700630300	1	BATTERY CABLE - NEGATIVE	-
4	700242500	1	BATTERY CABLE	-
5	700630200	1	BATTERY CABLE -	-
6	700630400	1	BATTERY CABLE	-
7	700634100	1	WIRE -	-
10	700584500	1	SPOTLIGHT - UP TO CM9159	-
11	700069100	4	WIRE -	-
12	842710700	4	FLOODLIGHT - UP TO CM9159	-
13	701191300	1	HARNESS -	-
14	810087500	28	HEX NUT 3/8-16 UNC	-
15	810309800	28	FLAT WASHER 3/8 - HARDENED	-
17	810785600	22	CLAMP*1/2 -	-
18	810533500	6	CLAMP*1	-
20	700623800	1	BRACKET	-
21	810101900	3	BOLT*5/16-18UNCX3/4	-
22	810768000	3	WASHER*5/16	-
23	700625500	1	PLATE	-
24	810595000	4	BOLT*.2500-20X.625	-
25	810878100	4	WASHER*1/4	-
26	842715100	1	SWITCH -	-
27	790106200	1	KEY -	-
28	700793500	1	Circuit Breaker	-
29	700603500	1	CIRCUIT BREAKER*10A -	-
30	840866000	25	TIE STRAP -	-
31	700625700	1	WIRE	-
32	-------	1	O-RING	-
50	-------	3	O-RING	-
51	842595000	1	Switch	-
52	810420700	1	ELBOW-90 DEG. -	-
53	842719100	1	Switch	-
54	810059200	1	ADAPTER -	-
55	842718800	1	SENDER - TEMPERATURE	-
56	700335500	1	Separator	-
57	700601800	1	SENDER UNIT	-
58	-------	1	O-RING	-
59	700354200	1	ELEMENT	-
60	700378500	2	PLUG -	-
61	811469000	1	Wire	-
62	-------	1	O-RING	-
63	-------	1	O-RING	-
64	700600800	1	Sensor	-
-	700794300	1	HARNESS - MACHINES 52170 TO 52176	-

ELECTRICAL SYSTEM MAIN ( 52170 - ) 3210-061/10 [3210-061/10]

Нет текстового описания
