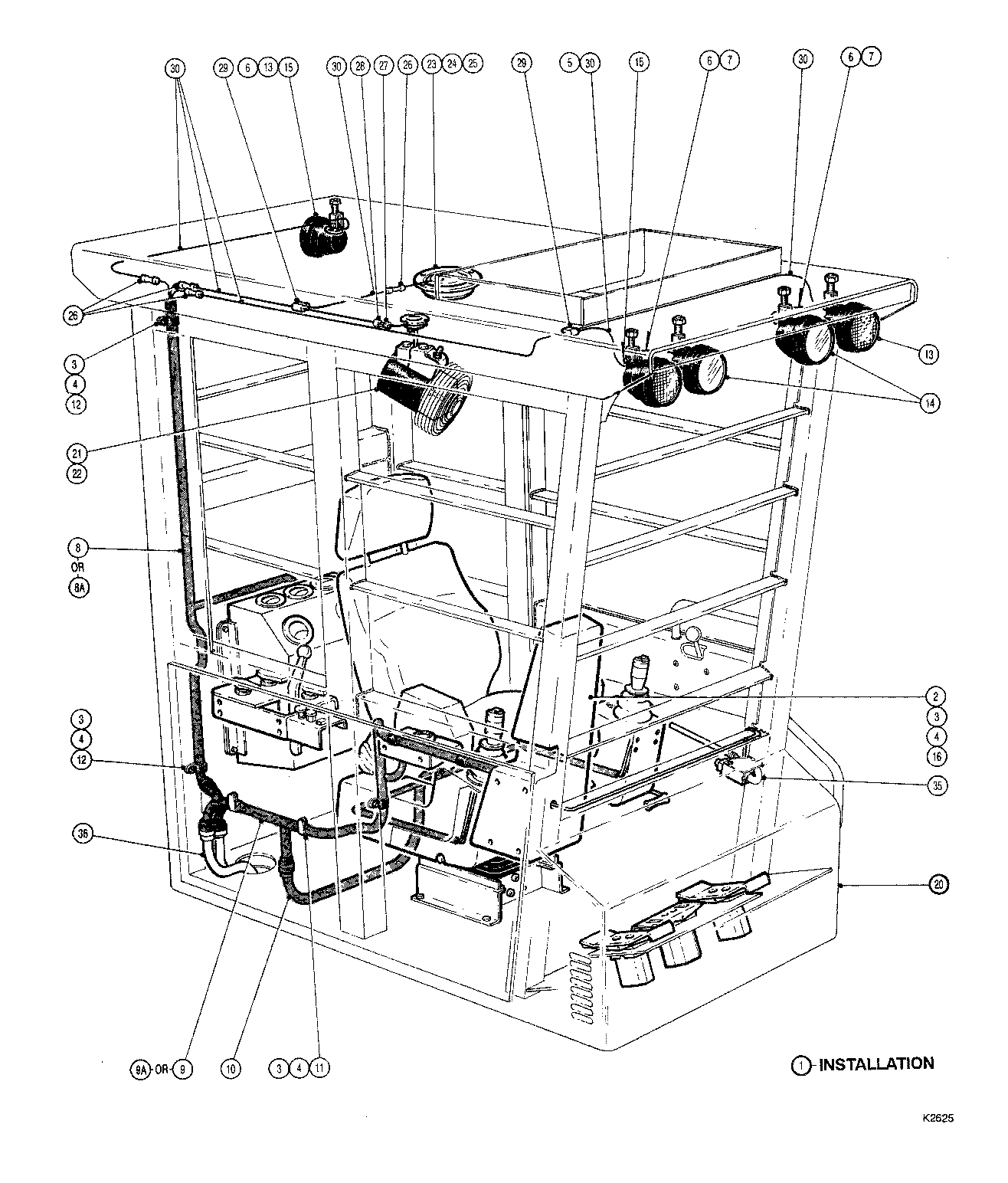

ELECTRICAL SYSTEM CAB ( 52101 - ) 3210-063/10 [3210-063/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700361600	1	CAB GROUP	-
1	---------	1	FELLING HEAD	-
2	-------	1	O-RING	-
2	841648100	1	ROTOR	-
3	810966300	11	LOCKNUT*5/16-18UNC	-
3	841648200	1	STATOR	-
4	810768000	11	WASHER*5/16	-
4	---------	1	FELLING HEAD	-
5	841652900	1	FAN	-
5	811608200	2	TERMINAL -	-
6	842722300	3	TERMINAL -	-
6	840730800	1	BEARING	-
7	700604900	2	WIRE - 14 GA	-
7	841516000	1	BEARING-BALL	-
8	700715800	1	HARNESS -	-
8	841648300	1	RETAINER - FT. BEARING	-
9	700361500	1	HARNESS - MACHINES 52826 TO 52881	-
9	841648400	1	RETAINER - RR. BEARING	-
10	700069200	1	HARNESS	-
10	---------	1	FELLING HEAD	-
11	810533500	5	CLAMP*1	-
11	---------	1	FELLING HEAD	-
12	700578700	2	CLAMP*1/2	-
12	841648500	1	BRUSH & HOLDER	-
13	842710700	3	FLOODLIGHT - UP TO CM9159	-
13	---------	1	FELLING HEAD	-
14	700584500	2	SPOTLIGHT - UP TO CM9159	-
14	---------	1	FELLING HEAD	-
15	700069100	5	WIRE -	-
15	841648600	1	GASKET	-
16	810087900	8	HEX NUT 5/8-11 UNC	-
16	---------	1	FELLING HEAD	-
17	---------	1	FELLING HEAD	-
18	841648700	1	REGULATOR	-
19	---------	1	FELLING HEAD	-
20	700296100	1	CAB	-
20	---------	1	FELLING HEAD	-
21	700587800	1	FAN	-
21	840729700	1	TERMINAL-WIRE	-
22	841648800	1	DIODE	-
22	810126300	3	BOLT1/4-20UNC3/4 -	-
23	840729500	1	NUT	-
23	700603700	1	LAMP	-
24	700615200	1	BULB -	-
24	840731000	1	WASHER	-
25	810806400	4	SCREW*#8-32UNCX.50 -	-
25	---------	1	FELLING HEAD	-
26	842722200	4	CONNECTOR -	-
26	840731100	1	WASHER	-
27	842722400	1	TERMINAL -	-
27	---------	1	FELLING HEAD	-
28	842726300	1	TERMINAL	-
28	---------	1	FELLING HEAD	-
29	842585700	2	CONNECTOR -	-
29	---------	1	FELLING HEAD	-
30	---------	1	FELLING HEAD	-
30	700604900	1	WIRE - 14 GA	-
31	---------	1	FELLING HEAD	-
32	---------	1	FELLING HEAD	-
33	810805700	2	SCREW	-
34	---------	1	FELLING HEAD	-
35	-------	1	O-RING	-
35	---------	1	FELLING HEAD	-
36	-------	1	O-RING	-
36	---------	1	FELLING HEAD	-
37	---------	1	FELLING HEAD	-
38	---------	1	FELLING HEAD	-
39	840729200	1	BOLT	-
40	---------	1	FELLING HEAD	-
41	---------	1	FELLING HEAD	-
42	---------	2	FELLING HEAD	-
43	---------	1	FELLING HEAD	-
44	---------	1	FELLING HEAD	-
45	---------	5	FELLING HEAD	-
46	840731400	3	WASHER	-
47	840727900	2	WASHER	-
48	840661800	1	SLEEVE	-
49	---------	1	FELLING HEAD	-
50	---------	2	FELLING HEAD	-
51	840727100	2	INSULATION	-
52	---------	1	FELLING HEAD	-
53	840731700	2	NUT	-
54	840731600	2	LOCKWASHER	-
55	840728100	1	WASHER	-
56	840731500	1	TAPPING SCREW #8 - 32 X 3/4	-
-	700916000	1	HARNESS - MACHINES 52101 TO 52158	-
-	811083500	1	ALTERNATOR	-
-	700520300	1	HARNESS - MACHINES 52101 TO 52158	-
