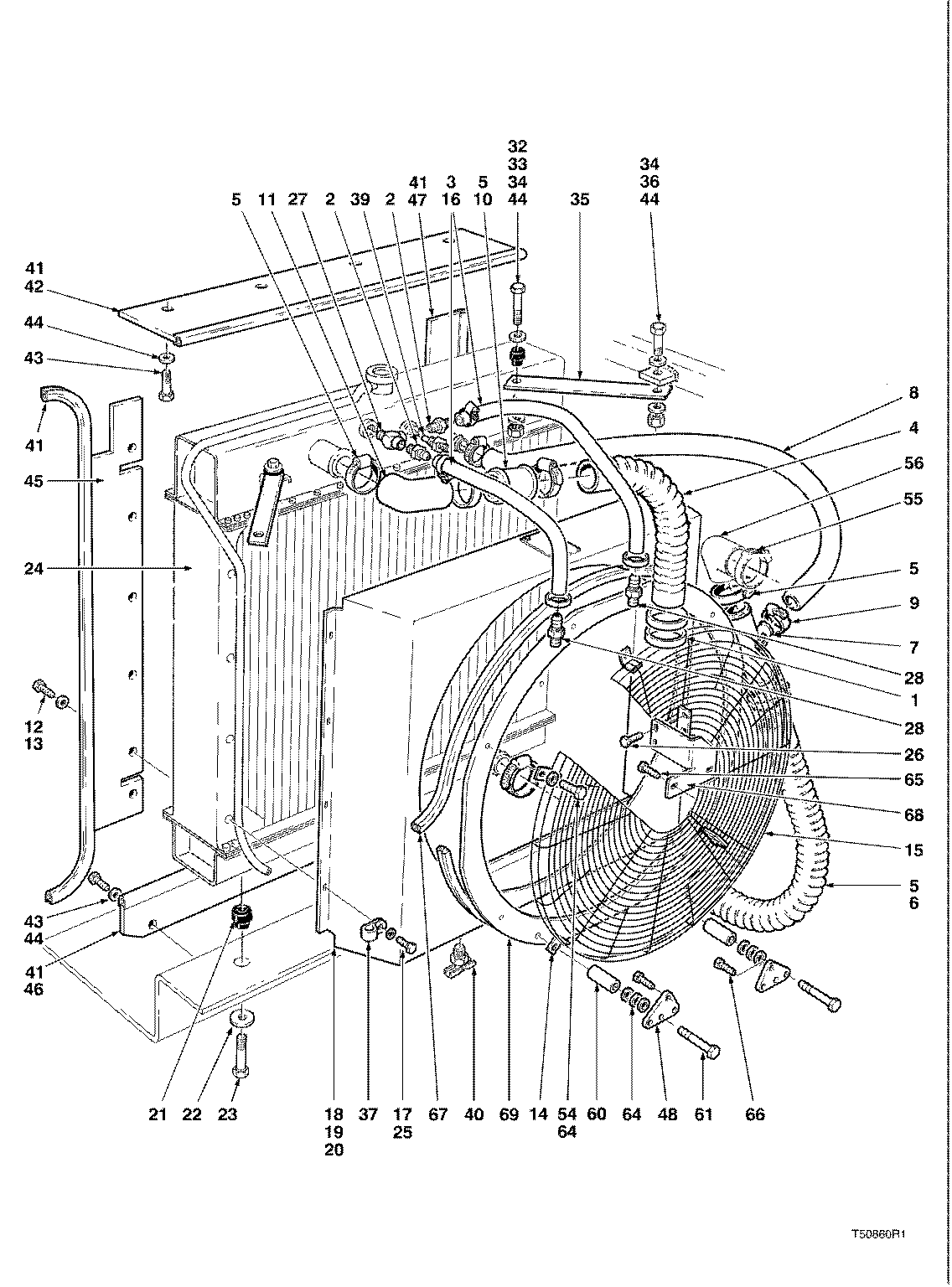

COOLING SYSTEM CUMMINS ( CE9813 - ) 1610-046/12 [1610-046/12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810005900	2	CLAMP*S40	-
2	810242400	2	FITTING -	-
3	701254900	2	HOSE*.250X32`` -	-
4	811442700	1	HOSE-RADIATOR -	-
5	810785300	8	CLAMP*32 -	-
6	811442600	1	HOSE-RADIATOR -	-
7	F278797	1	TUBE -	-
8	F278821	1	HOSE -	-
9	810054400	2	CLAMP*12 -	-
10	700360500	1	TUBE -	-
11	700599200	1	HOSE-RADIATOR -	-
12	810876600	12	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
13	810878100	12	WASHER*1/4	-
14	701556400	1	GUARD -	-
15	701557200	1	GUARD -	-
16	810309600	4	Clamp	-
17	810876600	8	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
18	701557800	1	SHROUD -	-
19	810876600	4	HEX HEAD BOLT 1/4-20 UNC X 1/2	-
20	810878100	4	WASHER*1/4	-
21	842595500	2	MOUNT -	-
22	810222900	2	WASHER*5/8 -	-
23	810083600	2	HEX HEAD BOLT 5/8-11 UNC X 2-1/4	-
24	-------	1	O-RING	-
25	810878100	10	WASHER*1/4	-
26	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
27	F279210	1	TEE -	-
28	810242500	2	FITTING -	-
32	842595400	2	MOUNT -	-
33	810080400	2	HEX HEAD BOLT 3/8-16 UNC X 1-3/4	-
34	810677900	4	LOCKNUT*3/8-16UNC	-
35	700344000	2	BRACE -	-
36	810080200	2	BOLT*3/8-16UNCX1-1/4	-
37	810785600	3	CLAMP*1/2 -	-
39	-------	1	O-RING	-
40	810104500	1	DRAIN COCK	-
41	811467700	1	WEATHERSTRIP - STATE LENGTH	-
42	700344100	1	SHROUD -	-
43	840799300	8	BOLT*3/8-16UNCX3/4	-
44	810309800	16	FLAT WASHER 3/8 - HARDENED	-
45	700344200	1	SHROUD -	-
46	700344300	1	SHROUD -	-
47	700344400	1	SHROUD -	-
48	701556600	2	MOUNT -	-
54	840799300	6	BOLT*3/8-16UNCX3/4	-
55	-------	1	O-RING	-
56	-------	1	O-RING	-
60	701556700	2	SPACER -	-
61	810782400	2	BOLT1/2-13UNC4-1/2 -	-
62	810669400	2	LOCKNUT*1/2-13UNC	-
63	810677900	10	LOCKNUT*3/8-16UNC	-
64	810309800	9	FLAT WASHER 3/8 - HARDENED	-
65	810917400	2	BOLT*M8X1.25-25 -	-
66	811599500	4	BOLT*M12X1.75-110 -	-
67	F276892	1	SEAL -	-
68	701556200	1	BRACKET -	-
69	F278549	1	RING -	-
