Открытый узел

Sensor,Return-to-Dig,High Lift Plus Z-Bar

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

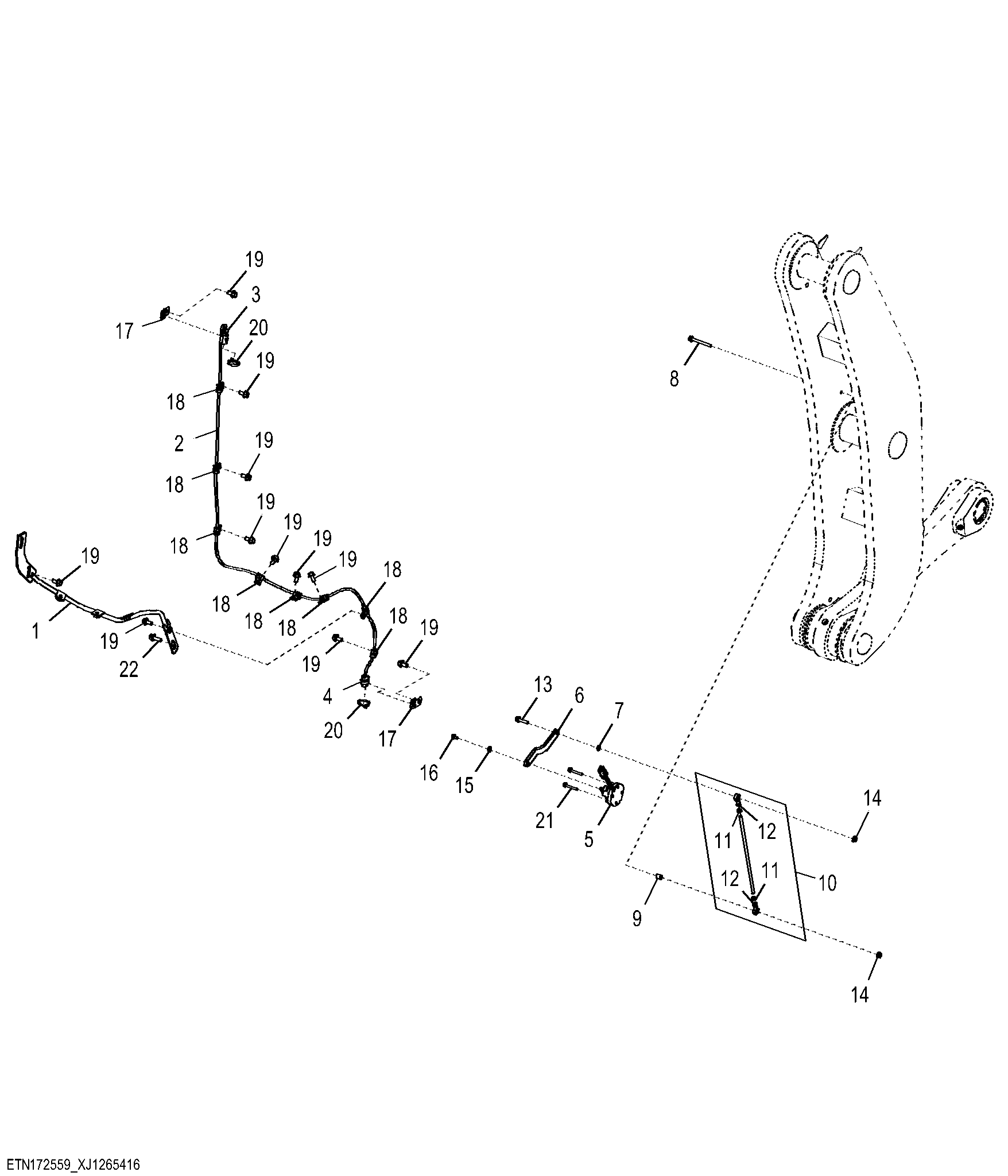

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT489715	1	Bracket	-
2	AT475301	1	Sensor Wiring Harness	Return To Dig Harness, INCLUDES 57M9784 AND 57M9734
3	57M9784	1	Elec. Connector Housing	Loader Frame To Bucket Sensor Inline, X131A
3	57M8264	3	Elec. Connector Terminal	-
4	57M9734	1	Elec. Connector Housing	Return to Dig (RTD) Position Sensor (Z-BAR), B37
4	57M8263	3	Elec. Connector Terminal	-
5	AT488654	1	Sensor	Rotary Sensor
6	T384284	1	Arm	-
7	24M7238	1	Washer	8.700 X 17 X 2 mm
8	19M8039	1	Screw	M8 X 80
9	T309885	1	Spacer	-
10	AT477783	1	Linkage	-
11	14M7151	2	Nut	M8
12	AM102062	2	Link End	-
13	19M10656	1	Screw	M8 X 35
14	14M7396	2	Lock Nut	M8
15	24M7251	1	Washer	6.400 X 18 X 1.600 mm
16	RE527858	1	Screw	-
17	57M10650	2	Clip Kit	-
18	T74412	8	Clamp	-
19	19M7784	11	Screw	M10 X 20
20	R44302	2	Tie Band	-
21	19M10851	4	Screw	M6 X 45
22	19M7786	1	Screw	M10 X 30

Sensor,Return-to-Dig,High Lift Plus Z-Bar
