Pin Disconnect Valve Hydraulic Lines (Z-Bar) ( - 649772)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT334494	1	Control Valve	Pin Disconnect Valve Components On Separate Page
2	19M7836	2	Screw	M10 X 110
3	14M7400	2	Lock Nut	M10
4	24M7296	2	Washer	10.500 X 30 X 2.500 mm
5	38H1004	2	Elbow Fitting	-
6	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
7	T77613	2	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
8	38H1173	2	Adapter Fitting	-
9	T77857	2	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
10	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
11	38H1160	2	Adapter Fitting	-
12	T77613	2	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
13	R26448	2	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
14	AT167553	1	Hydraulic Hose	17.4752" X 629 mm (24-3/4") X 17.4752"
15	AT167553	1	Hydraulic Hose	17.4752" X 629 mm (24-3/4") X 17.4752"

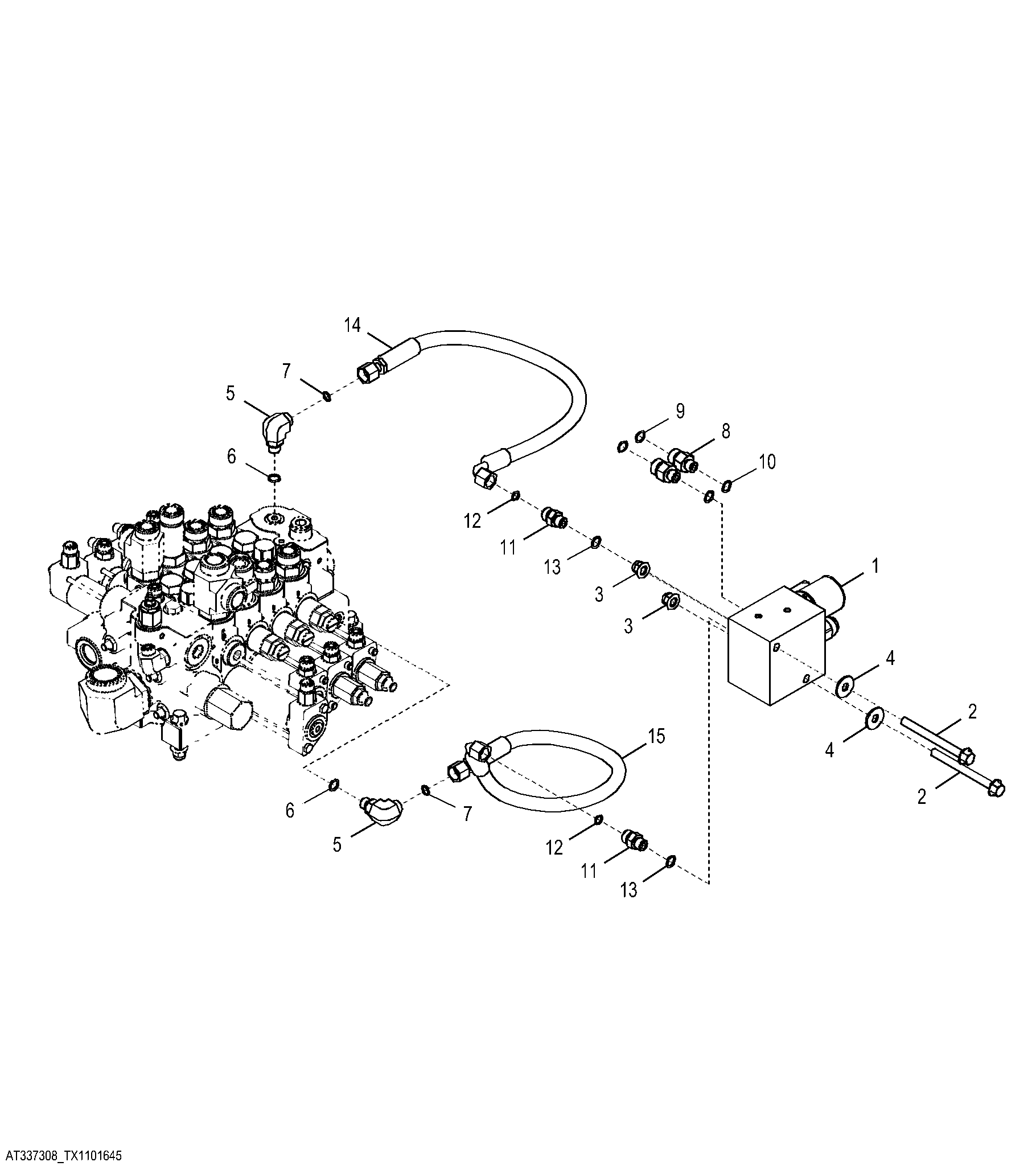

Pin Disconnect Valve Hydraulic Lines (Z-Bar) ( - 649772)
