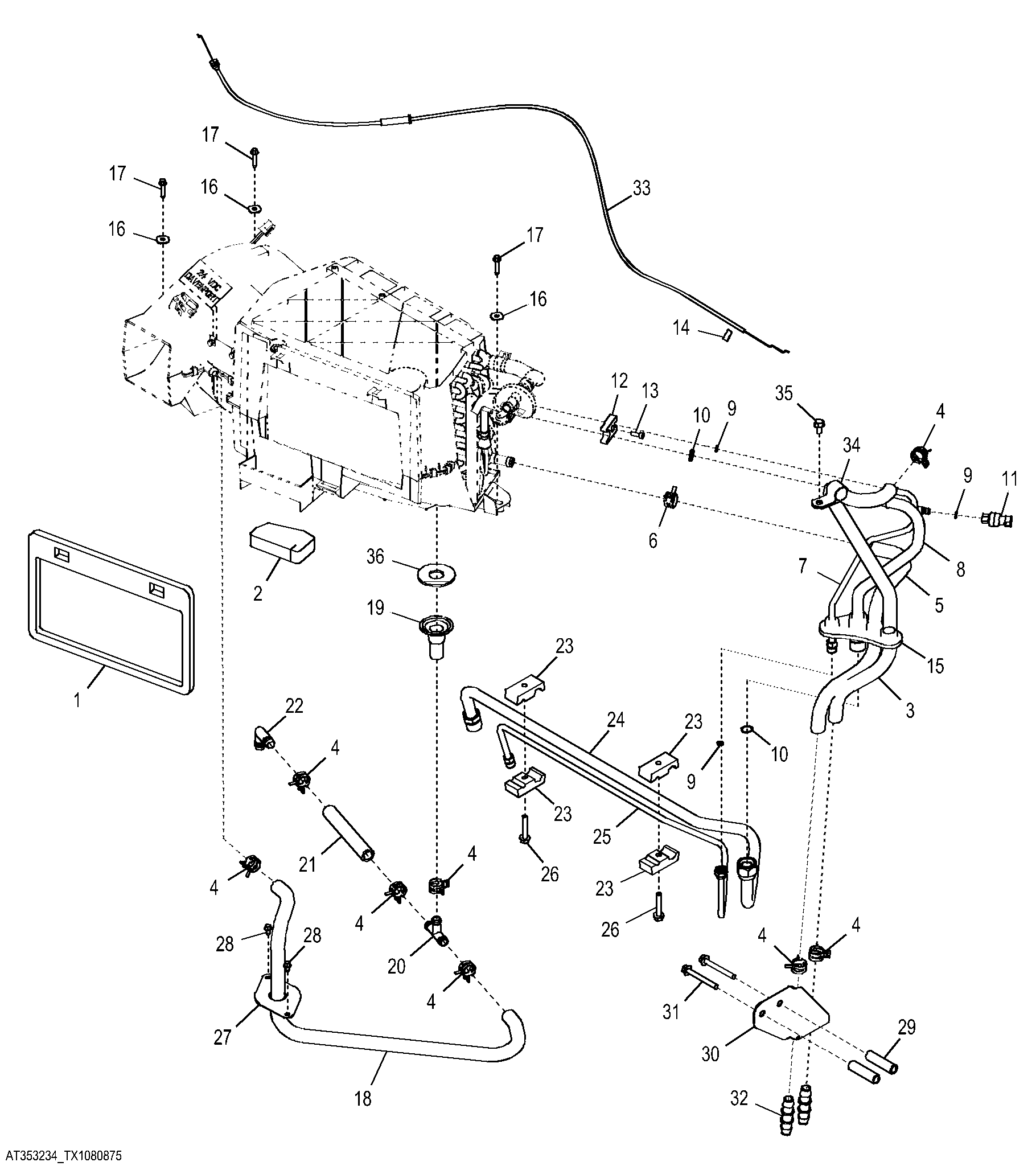

HVAC Module Lines and Control Cable

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T202742	1	Seal	-
2	T204124	1	Pad	-
3	T245140	1	Hose	Outlet
4	R117721	8	Clamp	-
5	T245141	1	Hose	Inlet
6	T184924	1	Hose Clamp	-
7	AT341630	1	Refrigerant Hose	-
7	R60170	1	Valve	Not Illustrated
8	AT341613	1	Line	Suction
9	R10093	3	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
10	T143169	2	O-Ring	17.170 X 1.778 mm (0.676" X 0.070")
11	RE157329	1	Switch	-
12	R125223	1	Plate	-
13	19M8553	1	Screw	M6 X 16
14	L57881	1	Clip	-
15	T166297	1	Grommet	-
16	24M7100	3	Washer	6.600 X 22 X 2 mm
17	37M7104	3	Screw	M6 X 30
18	T245262	1	Hose	-
19	T228566	1	Funnel	-
20	R115893	1	Tee Fitting	-
21	-	1	Part 22	(MAKE FROM TY22328) (CTL 0.5 ft.)
22	E90729	1	Fitting	-
23	H114865	4	Clamp	-
24	AT352302	1	Line	Suction
25	AT352303	1	Line	-
26	19M8318	2	Screw	M8 X 45
27	T244758	1	Plate	-
28	37M7089	2	Screw	M6 X 12
29	28H3388	2	Bushing	0.493" X 0.675" X 2-3/8"
30	T245139	1	Bracket	-
31	19M7803	2	Screw	M8 X 70
32	T160492	2	Fitting	-
33	AT347919	1	Push Pull Cable	-
34	T140924	1	Clamp	-
35	19M7865	1	Screw	M8 X 16
36	T265735	1	Isolator	-
