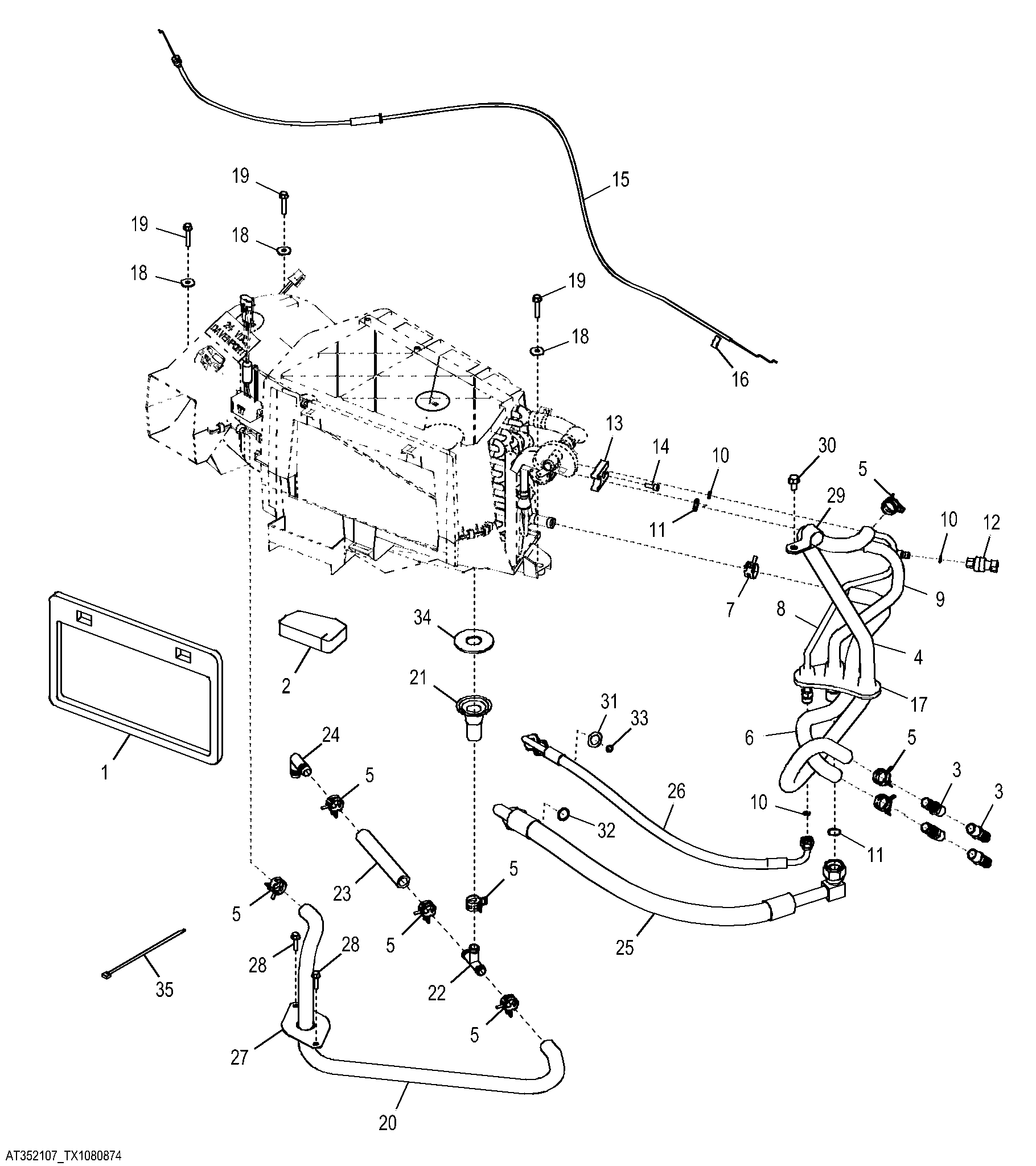

HVAC Module Lines and Control Cable (Armored Cab)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T202742	1	Seal	-
2	T204124	1	Pad	-
3	H23196	4	Fitting	-
4	T239868	1	Hose	Outlet
5	R117721	8	Clamp	-
6	T239869	1	Hose	Inlet
7	T184924	1	Hose Clamp	-
8	AT341630	1	Refrigerant Hose	-
8	R60170	1	Valve	Not Illustrated
9	AT341613	1	Line	Suction
10	R10093	3	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
11	T143169	2	O-Ring	17.170 X 1.778 mm (0.676" X 0.070")
12	RE157329	1	Switch	-
13	R125223	1	Plate	-
14	19M8553	1	Screw	M6 X 16
15	AT347919	1	Push Pull Cable	-
16	L57881	1	Clip	-
17	T166297	1	Grommet	-
18	24M7100	3	Washer	6.600 X 22 X 2 mm
19	19M7833	3	Screw	M6 X 35
20	T245262	1	Hose	-
21	T228566	1	Funnel	-
22	R115893	1	Tee Fitting	-
23	-	1	Part 24	(MAKE FROM TY22328) (CTL 0.5 ft.)
24	E90729	1	Fitting	-
25	AT357973	1	Refrigerant Hose	Suction
26	AT357974	1	Refrigerant Hose	-
27	T244758	1	Plate	-
28	19M7863	2	Screw	M6 X 25
29	T140924	1	Clamp	-
30	19M7865	1	Screw	M8 X 16
31	12M7038	1	Lock Washer	16.500 mm
32	R183412	1	O-Ring	17.170 X 1.778 mm (0.676" X 0.070")
33	R183409	1	O-Ring	7.645 X 1.778 mm (0.301" X 0.070")
34	T265735	1	Isolator	-
35	R44302	1	Tie Band	-

HVAC Module Lines and Control Cable (Armored Cab)
