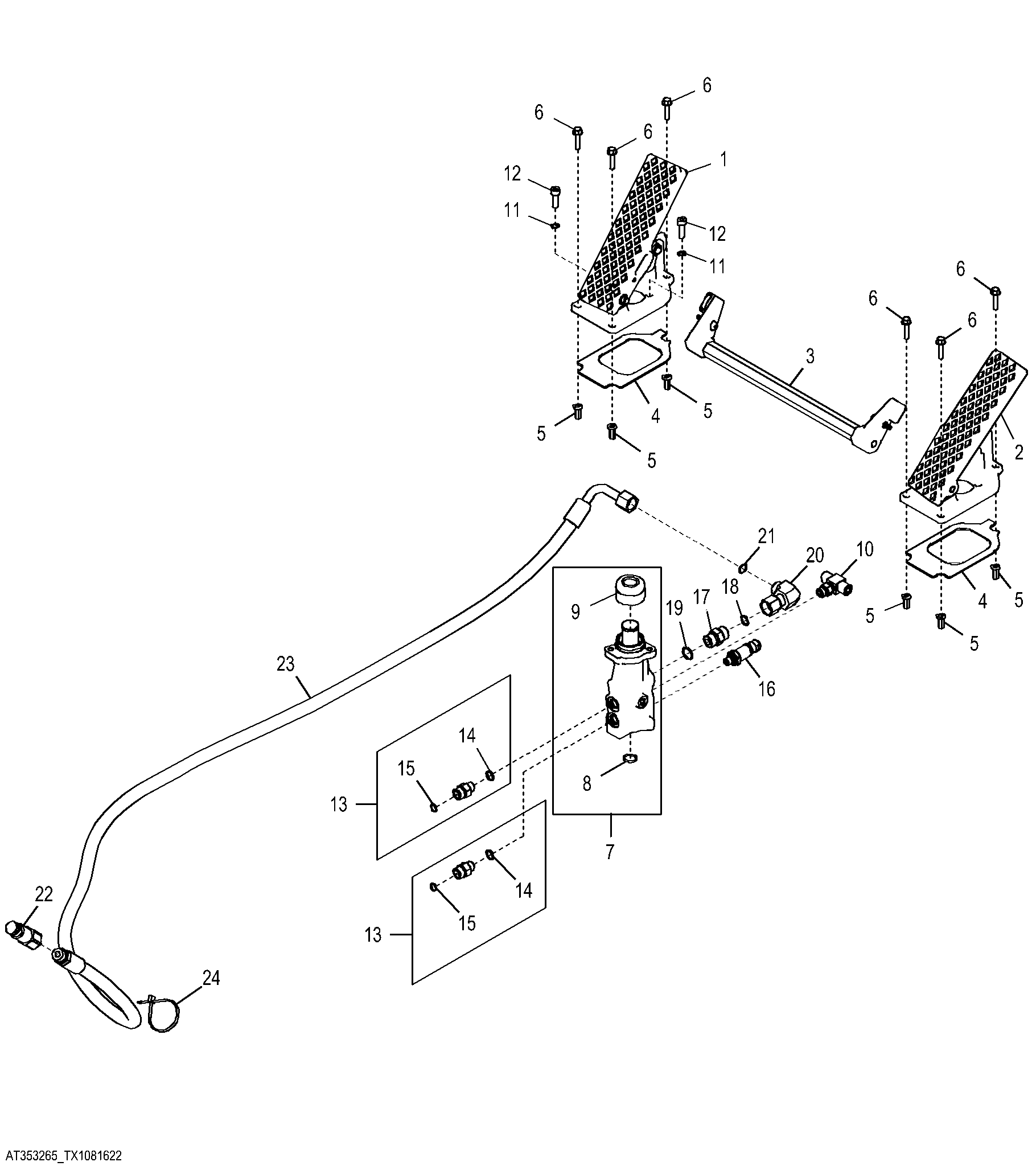

Brake Valve and Pedals (Armored Cab)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT346308	1	Pedal	LH
2	AT346309	1	Pedal	RH
3	AT346311	1	Linkage	-
4	T228976	2	Gasket	-
5	T196077	6	Nut	M6
6	19M7796	6	Screw	M6 X 30
7	AT331208	1	Flow Control Hyd. Valve	Brake Valve
8	R26375	1	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
9	AT325225	1	Seal Kit	Brake Valve, INCLUDES R26375
10	AT207529	1	Check Valve	-
11	24M7313	2	Washer	8.100 X 12 X 1.200 mm
12	19M7657	2	Screw	M8 X 25
13	AT181313	2	Check Valve	-
14	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
15	T77613	1	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
16	AT358048	1	Transducer	Throttle Position, Clutch Cutoff Sensor
17	38H1161	1	Adapter Fitting	-
18	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
19	R26375	1	O-Ring	16.358 X 2.210 mm (0.644" X 0.087")
20	38H1095	1	Elbow Fitting	-
21	T77857	1	O-Ring	12.421 X 1.778 mm (0.489" X 0.070")
22	AT181186	1	Hyd. Quick-Connect Coupler	-
23	AT355628	1	Hydraulic Hose	13/16" X 1727 mm (68") X 13/16", Fabricate
24	R44302	1	Tie Band	-
25	T230850	3	Shim	Not Illustrated

Brake Valve and Pedals (Armored Cab)
