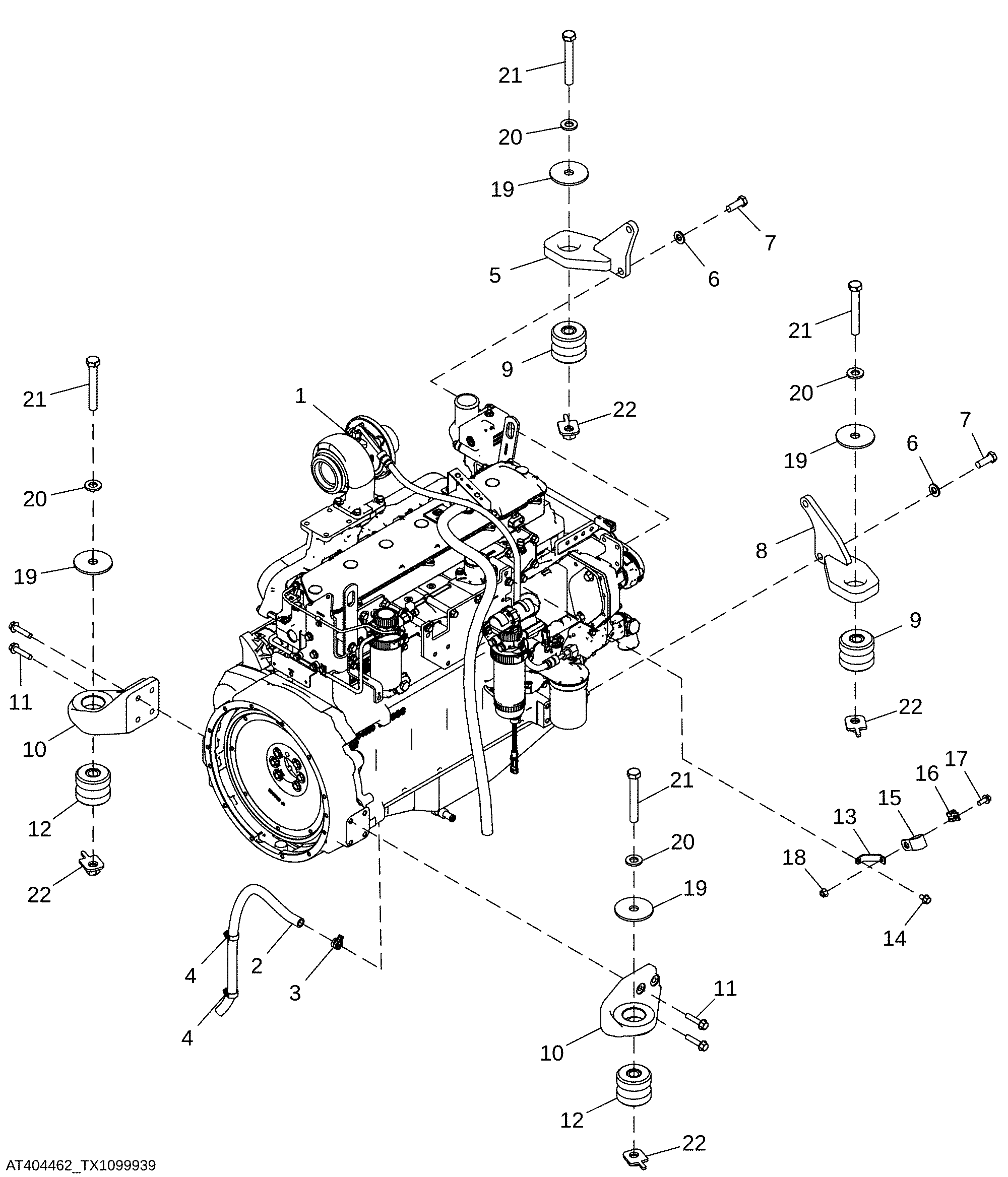

Engine and Mounting Parts (Engine 6068HDW83)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	RE541322	1	Diesel Engine	-
2	-	1	Part 2	MAKE FROM TY22328, CTL 80.78 cm (2.65 ft)
3	T184924	1	Hose Clamp	-
4	AR21837	2	Clamp	-
5	AT446949	1	Support	SUB FOR AT206909
6	24M7241	4	Washer	17 X 34 X 4 mm
7	19M7489	4	Cap Screw	M16 X 45
8	AT446951	1	Support	SUB FOR AT206908
9	AT227815	2	Isolator	-
10	T274872	2	Support	-
11	19M8112	8	Screw	M12 X 55
12	AT169022	2	Isolator	-
13	T234768	1	Bracket	-
14	19M7783	1	Screw	M10 X 16
15	T153974	1	Clamp	-
16	T74416	1	Clamp	-
17	19M7785	1	Screw	M10 X 25
18	14M7296	1	Flange Nut	M10
19	T158949	4	Washer	22.631 X 98.552 X 6 mm (57/64" X 3.880" X 0.236"), SUB FOR T42977
20	24M7242	4	Washer	21.400 X 42 X 5 mm
21	19M7907	4	Screw	M20 X 140
22	AT337234	4	Weld Nut	SUB FOR 14M7277

Engine and Mounting Parts (Engine 6068HDW83)
