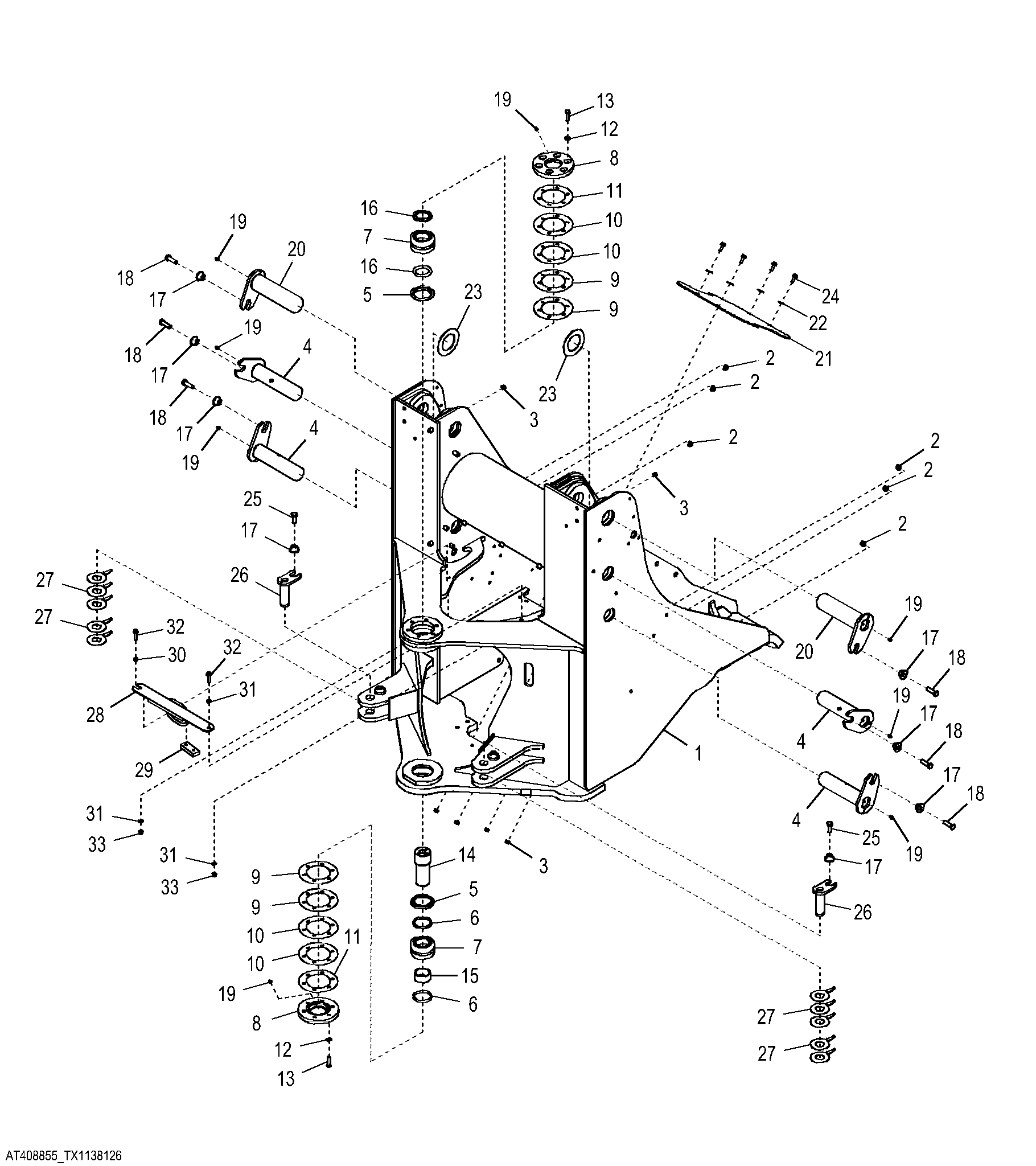

Loader Frame - Tool Carrier (652635 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT432796	1	Frame	Convenience Assembly
2	14M7443	6	Flange Nut	M12
3	14M7296	6	Flange Nut	M10
4	AT207719	4	Pin	-
5	T157030	2	Spacer	-
6	T60752	2	Seal	-
7	AT203483	2	Bearing	-
8	T200888	2	Cover	-
9	T130057	4	Shim	0.508 mm (.020 in)
10	T130058	4	Shim	0.254 mm (.010 in)
11	T130059	2	Shim	0.127 mm (.005 in)
12	24M7240	12	Washer	13 X 25 X 3 mm
13	19M7496	12	Cap Screw	M12 X 45
14	T182516	1	Pin	-
15	T182265	1	Bushing	-
16	T157029	2	Seal	-
17	T176064	8	Bushing	-
18	19M7409	6	Cap Screw	M16 X 50
19	JD7759	8	Lubrication Fitting	-
20	AT318925	2	Pin	-
21	T157234	1	Cover	-
22	24M7296	4	Washer	10.500 X 30 X 2.500 mm
23	T171734	2	Washer	-
24	19M7786	4	Screw	M10 X 30
25	19M7488	2	Cap Screw	M16 X 40
26	AT345967	2	Pin	-
27	T444876	10	Shim	TK=1.5748 mm, SUB FOR T225434
28	AT432087	1	Bracket	-
29	T133290	1	Strap	-
30	T266406	1	Spacer	-
31	24M7239	3	Washer	10.700 X 21 X 2.500 mm
32	19M8320	2	Screw	M10 X 45
33	14M7296	2	Flange Nut	M10
