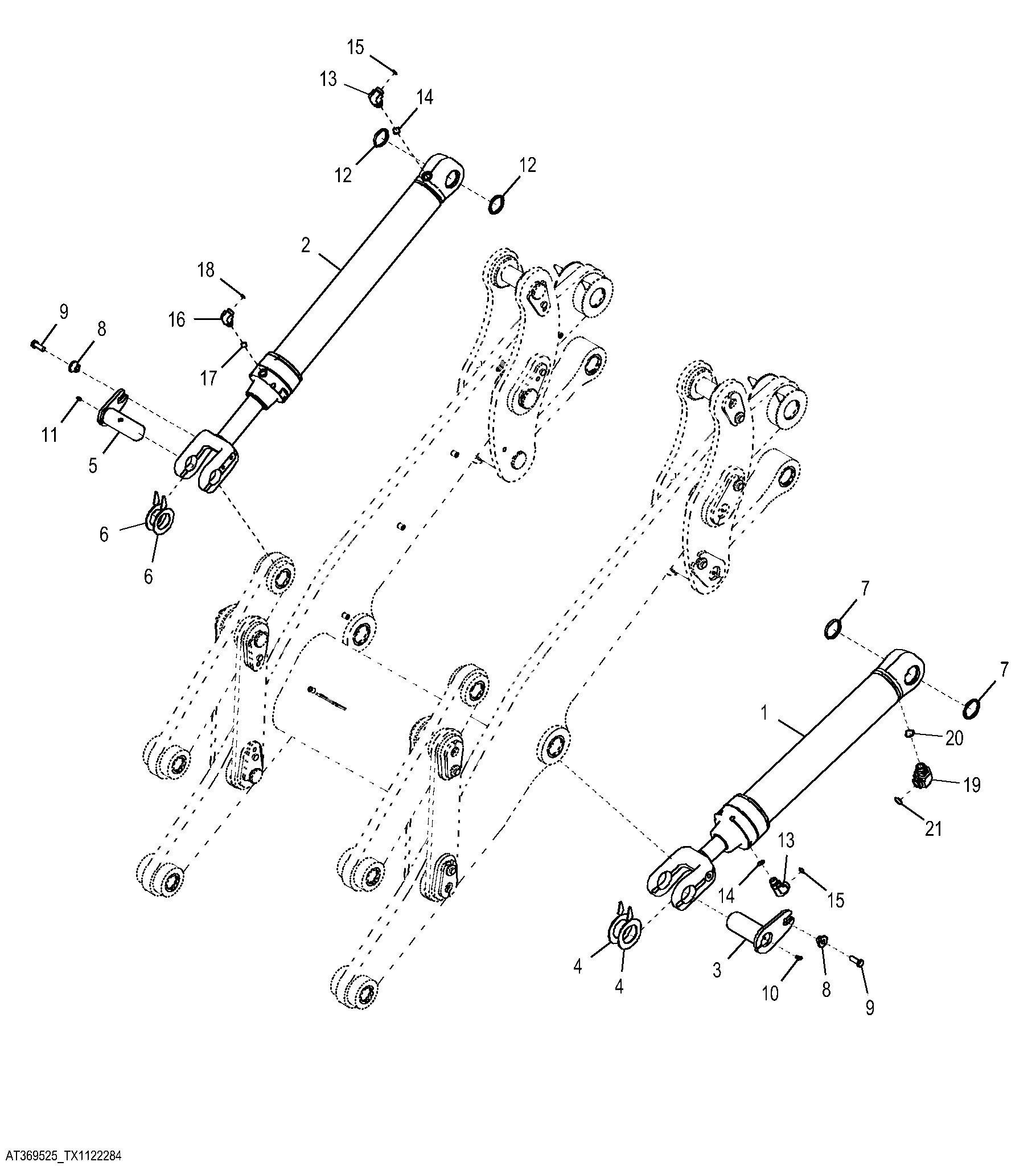

Boom and Bucket Cylinder Pins - Tool Carrier

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AHC17464	1	Hydraulic Cylinder	Boom Cylinder Components On Separate Page, ALSO ORDER T76938, T77858, 38H5014, 38H5066, 51M7045, 51M7047
1	AHC10215	1	Hydraulic Cylinder	Boom Cylinder Components On Separate Page, NLA; ORDER AHC17464
1	51M7047	1	O-Ring	23.600 X 2.900 mm
1	51M7045	1	O-Ring	19.300 X 2.200 mm
1	38H5066	1	Elbow Fitting	-
1	38H5014	1	Adapter Fitting	-
1	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
1	T76938	1	O-Ring	23.520 X 1.778 mm (0.926" X 0.070")
2	AHC10214	2	Hydraulic Cylinder	Bucket Cylinder Components On Separate Page, NLA; ORDER AHC17465
2	AHC17465	1	Hydraulic Cylinder	Bucket Cylinder Components On Separate Page, ALSO ORDER T77932, T77858, 38H5018, 38H5019, 51M7045, 51M7047
2	T77932	1	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
2	T77858	1	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
2	38H5018	1	Elbow Fitting	-
2	38H5019	1	Elbow Fitting	-
2	51M7045	1	O-Ring	19.300 X 2.200 mm
2	51M7047	1	O-Ring	23.600 X 2.900 mm
3	AT354149	2	Pin	-
3	AT207927	2	Pin	-
4	T226522	4	Shim	-
5	AT354163	2	Pin	-
5	AT207052	2	Pin	-
6	T225432	4	Shim	-
7	T157277	4	Seal	-
8	T245365	4	Bushing	16.300 X 28.600 X 21.900 mm (0.642" X 1.126" X 0.862")
8	T176064	4	Bushing	16.300 X 28.600 X 21.900 mm (0.642" X 1.126" X 0.862")
9	19M7489	4	Cap Screw	M16 X 45
10	JD7763	2	Lubrication Fitting	-
11	JD7759	2	Lubrication Fitting	-
12	T157276	4	Seal	-
13	38H1007	4	Elbow Fitting	-
14	U12547	4	O-Ring	23.470 X 2.946 mm (0.924" X 0.116")
15	T77858	4	O-Ring	18.771 X 1.778 mm (0.739" X 0.070")
16	38H1006	2	Elbow Fitting	-
17	R26906	2	O-Ring	19.177 X 2.464 mm (0.755" X 0.097")
18	T77932	2	O-Ring	15.596 X 1.778 mm (0.614" X 0.070")
19	38H1053	2	Elbow Fitting	-
20	R29936	2	O-Ring	29.743 X 2.946 mm (1.171" X 0.116")
21	T78612	2	O-Ring	29.870 X 1.778 mm (1.176" X 0.070")

Boom and Bucket Cylinder Pins - Tool Carrier
