Открытый узел

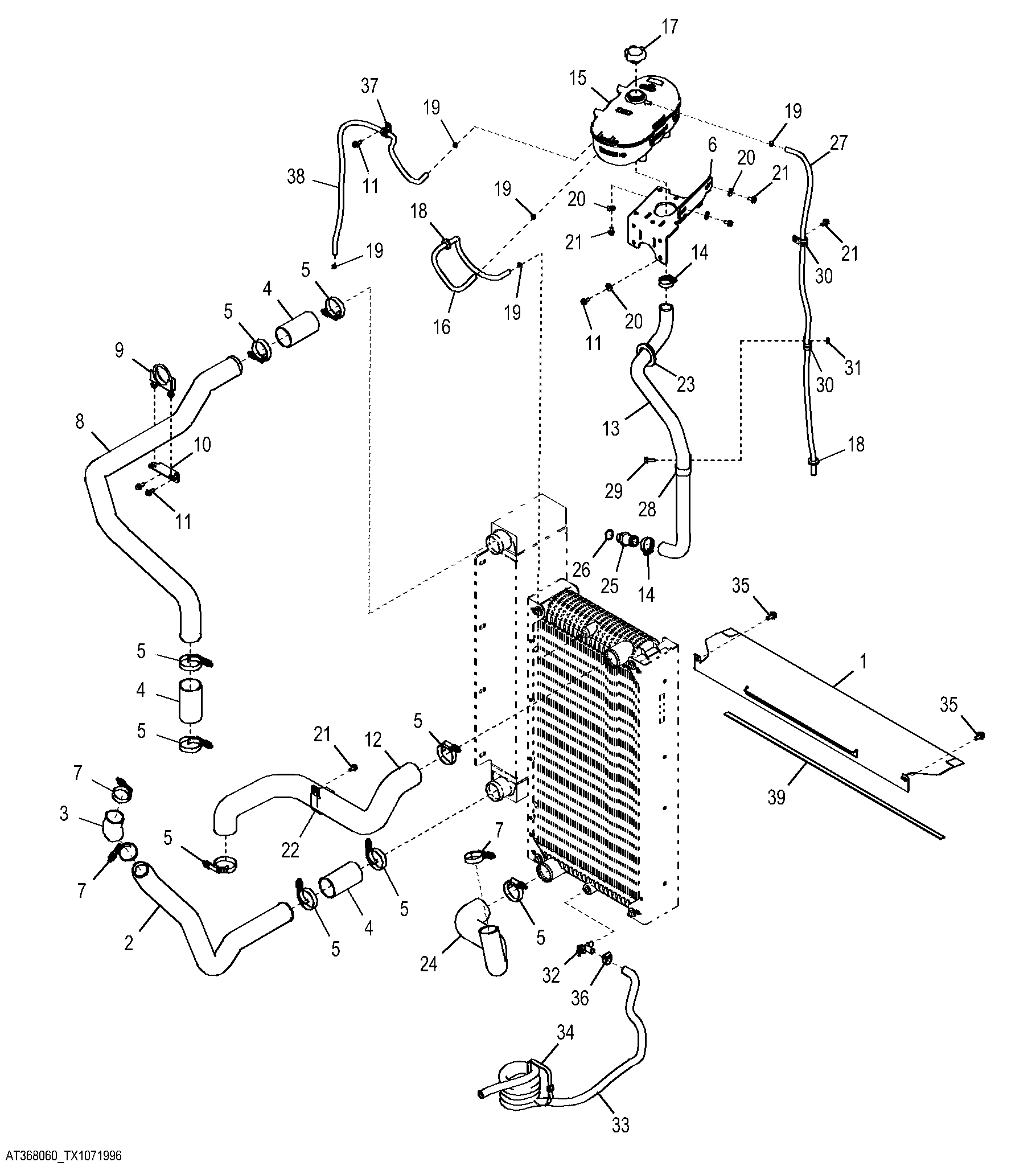

Cooling System (Engine 6068HDW83)

Cooling System (Engine 6068HDW83)

Cooling System (Engine 6068HDW83)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Cooling System (Engine 6068HDW83)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T254778	1	Shield	-
2	T212469	1	Tube	-
3	T238657	1	Hose	-
4	T181778	3	Hose	-
5	AH170895	9	Clamp	-
6	AT332096	1	Support	-
7	RE56098	3	Clamp	-
8	T212470	1	Tube	-
9	AA46694	1	Clamp	-
10	T213531	1	Bracket	-
11	19M7866	7	Screw	M8 X 20
12	T212471	1	Radiator Hose	-
13	T218394	1	Radiator Hose	-
14	AR21839	2	Clamp	-
15	AT322957	1	Tank	-
16	-	1	Part 16	MAKE FROM TY22324 CTL 2.4 ft.
17	AT310335	1	Filler Cap	-
17	AT372657	1	Filler Cap	-
18	R115350	2	Grommet	-
19	TY22462	5	Clamp	-
20	24M7298	8	Washer	8.400 X 25 X 2 mm
21	19M7865	6	Screw	M8 X 16
22	T162575	1	Clamp	-
23	T47338	1	Grommet	-
24	T218382	1	Radiator Hose	-
25	T223206	1	Adapter Fitting	-
26	U17409	1	O-Ring	26.594 X 2.946 mm (1-3/64" X 0.116")
27	-	1	Part 28	MAKE FROM TY22324 CTL 4.4 ft.
28	E69975	1	Clamp	-
29	19M7867	1	Screw	M8 X 25
30	T74416	2	Clamp	-
31	14M7298	1	Flange Nut	M8
32	AT35831	1	Drain Valve	-
33	-	1	Part 34	MAKE FROM TY22328 CTL 9.0 ft.
34	N189220	1	Tie Band	-
35	19M7784	2	Screw	M10 X 20
36	AR21837	1	Clamp	-
37	T76252	1	Clamp	-
38	-	1	Part 39	MAKE FROM TY22324 CTL 3.3 ft.
39	-	1	Part 40	MAKE FROM T63019 CTL 3.2 ft.
