Third Function Auxiliary Hydraulics (Tool Carrier)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77858	12	O-Ring	-
2	T174275	4	Lock Washer	-
3	38H1276	4	Adapter Fitting	-
4	T78707	4	Nut	-
5	T163636	16	Clamp	(SUB FOR T147188)
6	19M7801	16	Screw	M8 X 60
7	24M7238	8	Washer	8.700 X 17 X 2 mm
8	AT199405	2	Hydraulic Hose	30.1752" X 3098 mm (122") X 30.1752", (SUB FOR <service-part qty="1">AT191281</service-part>)(WITH THIRD FUNCTION)
8	AT199405	4	Hydraulic Hose	30.1752" X 3098 mm (122") X 30.1752", (SUB FOR <service-part qty="1">AT191281</service-part>)(WITH FOURTH FUNCTION)
9	T174275	2	Lock Washer	-
10	AT304737	1	Hydraulic Hose	-

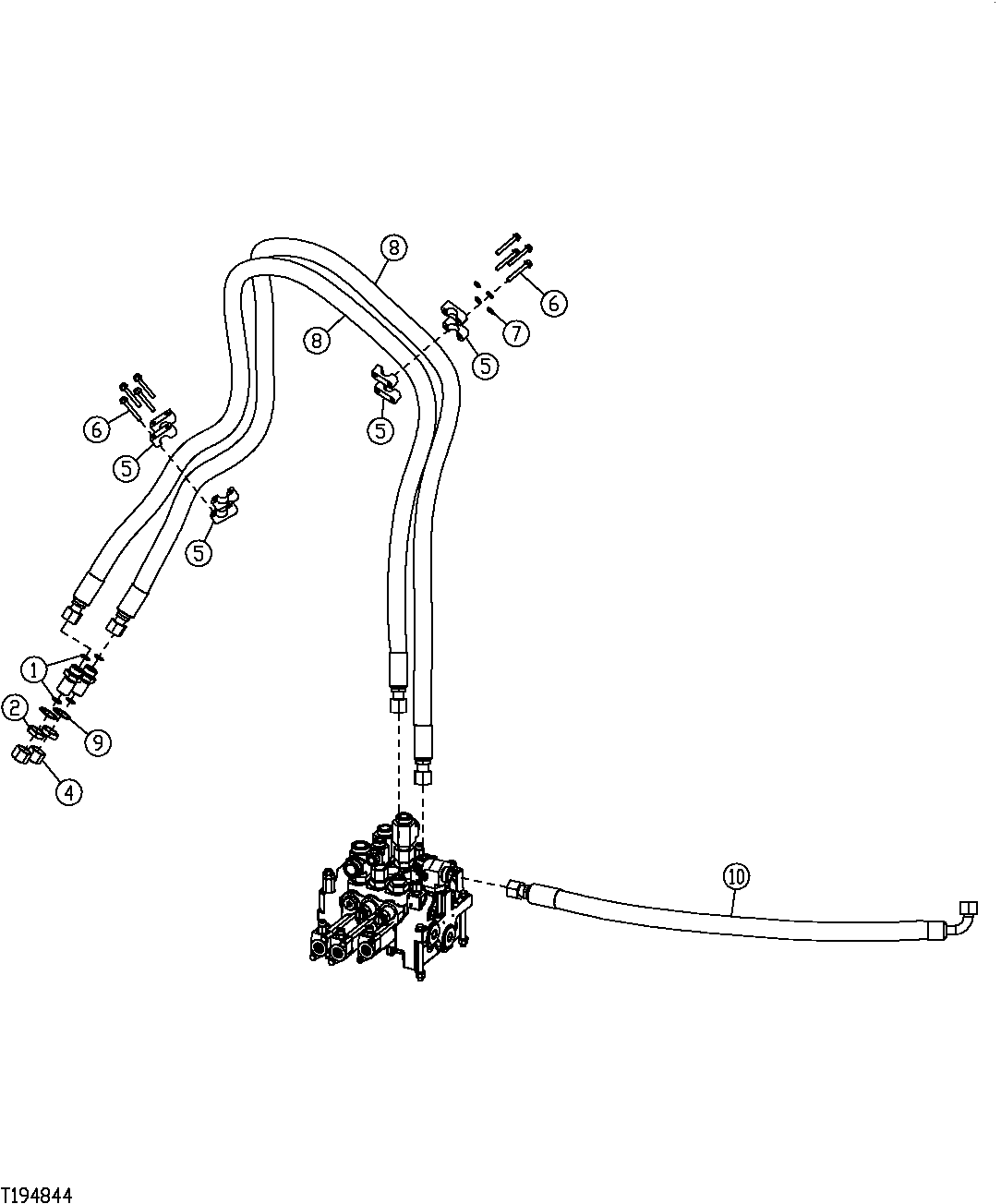

Third Function Auxiliary Hydraulics (Tool Carrier)

Нет текстового описания
