Открытый узел

RIGHT HAND CAB CONSOLE

RIGHT HAND CAB CONSOLE

RIGHT HAND CAB CONSOLE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

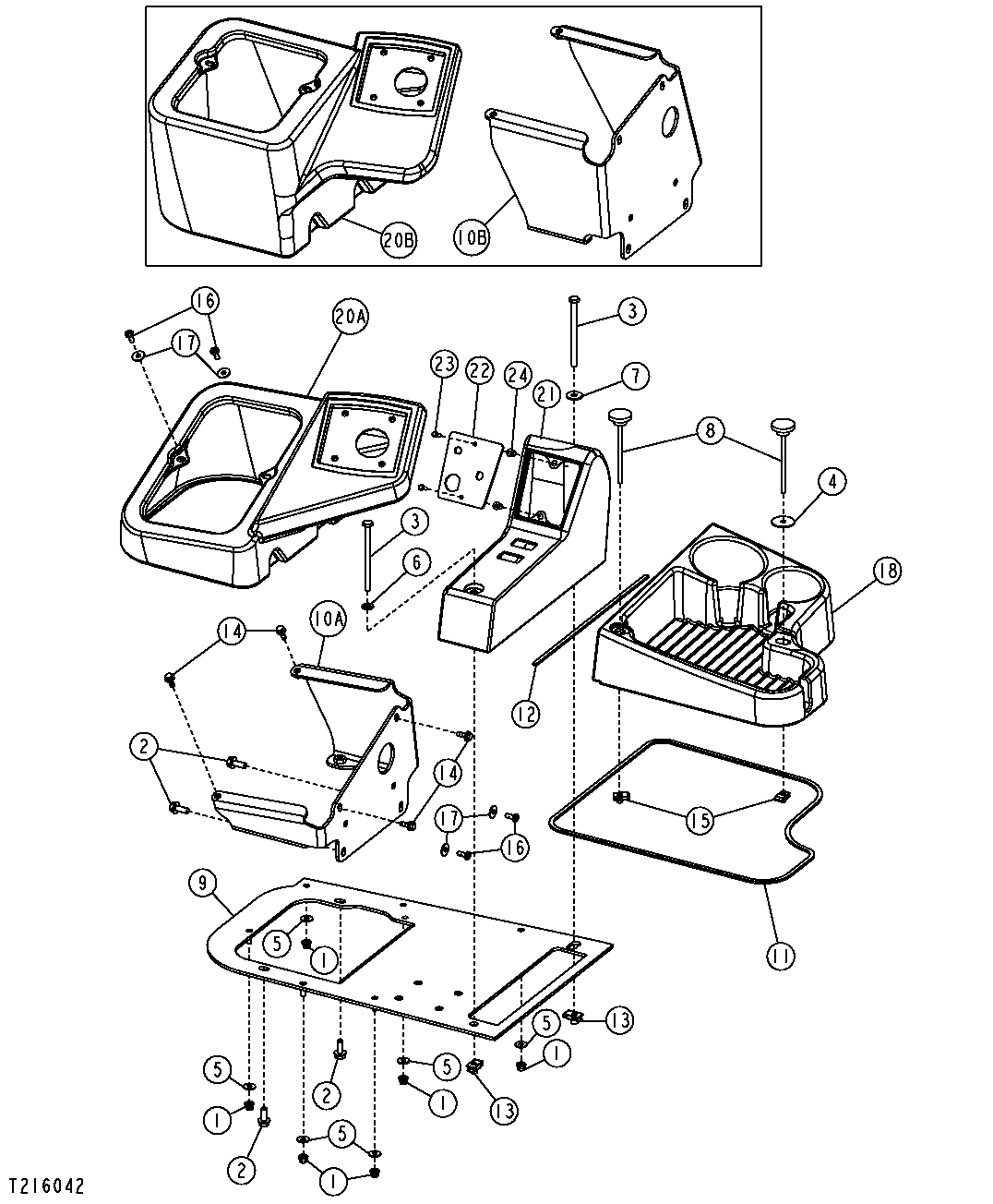

RIGHT HAND CAB CONSOLE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7165	6	Lock Nut	M6
2	19M7866	4	Screw	M8 X 20
3	19M7997	2	Cap Screw	M8 X 110
4	24H1695	1	Washer	9/32" X 1-3/8" X 0.065"
5	24M7139	6	Washer	6.400 X 18 X 1.600 mm
6	24M7238	1	Washer	8.700 X 17 X 2 mm
7	24M7298	1	Washer	8.400 X 25 X 2 mm
8	AT226334	2	Knob	-
9	AT310413	1	Plate	(SUB FOR AT228253)
11	T180533	1	Sealing Trim	-
12	-	1	Part 13	(MAKE FROM <service-part qty="1">T207925</service-part>)CTL (4.25')
13	H156360	2	Nut	-
14	M113243	4	Screw	-
15	M84972	2	Nut	-
16	T133674	4	Self-Locking Screw	(SUB FOR 21M7292)
17	24H1821	4	Washer	9/32" X 47/64" X 1/16"
18	T182612	1	Cover	-
21	T202883	1	Console	-
22	T203128	1	Plate	-
23	T82791	2	Screw	-
24	T82792	2	Nut	-
10A	AT310414	1	Bracket	(SHORT), (SUB FOR AT300441)
10B	AT310412	1	Bracket	(TALL), (SUB FOR AT227794)
20A	T200267	1	Cover	(SHORT)
20B	T196622	1	Cover	(TALL)
