Pin Disconnect Valve Hydraulic Lines ( - 595139)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	2	Lock Nut	M10
2	19M7836	2	Screw	M10 X 110
3	38H1004	1	Elbow Fitting	-
4	38H1023	1	Tee Fitting	-
5	38H1160	1	Adapter Fitting	-
6	38H1309	1	Adapter Fitting	-
7	AT167553	1	Hydraulic Hose	-
8	AT225529	1	Hyd Actuated Control Valve	-
9	AT305171	1	Hydraulic Hose	-
10	RE60701	1	Diagnostic Coupling	-
11	R26448	5	O-Ring	-
12	T77613	6	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
13	R28782	1	O-Ring	-
14	R27218	2	Fitting Plug	-
15	R77175	1	Cover	-
16	38H1094	1	Elbow Fitting	-
17	24M7296	2	Washer	10.500 X 30 X 2.500 mm

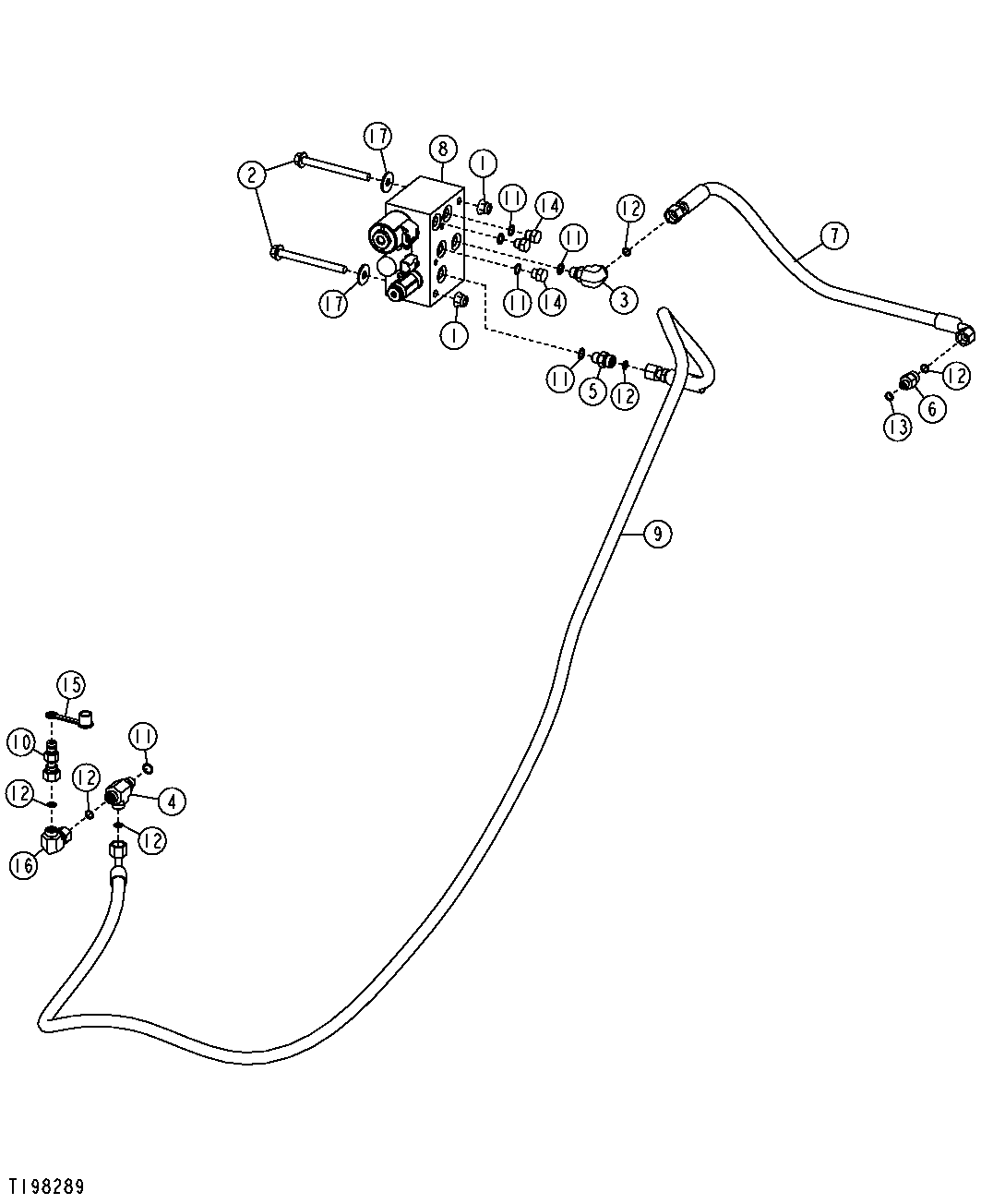

Pin Disconnect Valve Hydraulic Lines ( - 595139)
