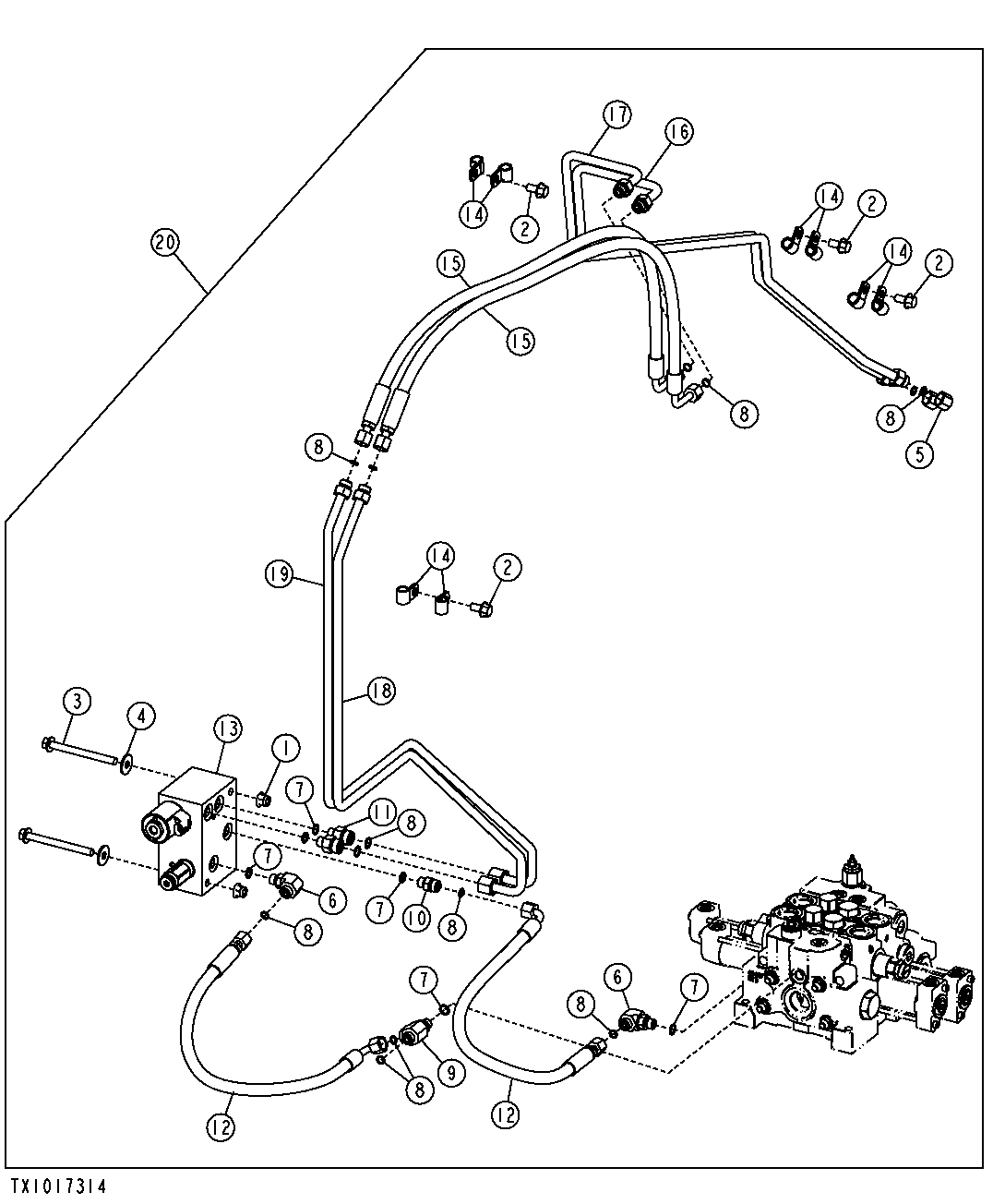

Pin Disconnect Hydraulic Lines (Z-Bar) (595140 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7400	2	Lock Nut	M10
2	19M7784	4	Screw	M10 X 20
3	19M7836	2	Screw	M10 X 110
4	24M7296	2	Washer	10.500 X 30 X 2.500 mm
5	38H1415	2	Fitting	-
6	38H1004	2	Elbow Fitting	-
7	R26448	6	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
8	T77613	11	O-Ring	9.246 X 1.778 mm (0.364" X 0.070")
9	38H1023	1	Tee Fitting	-
10	38H1160	1	Adapter Fitting	-
11	38H1173	2	Adapter Fitting	-
12	AT167553	2	Hydraulic Hose	17.4752" X 629 mm (24-3/4") X 17.4752"
13	AT225530	1	Hyd Actuated Control Valve	-
14	H75541	8	Clamp	-
15	AT301930	2	Hydraulic Hose	17.4752" X 1117 mm (44") X 17.4752", Fabricate, (SUB FOR AT305900)
16	AT308841	1	Oil Line	-
17	AT308842	1	Oil Line	-
18	AT311093	1	Oil Line	-
19	AT311094	1	Oil Line	-
20	-	1	Part 20	Order Components Whole Goods, AT317014 NLA

Pin Disconnect Hydraulic Lines (Z-Bar) (595140 - )
