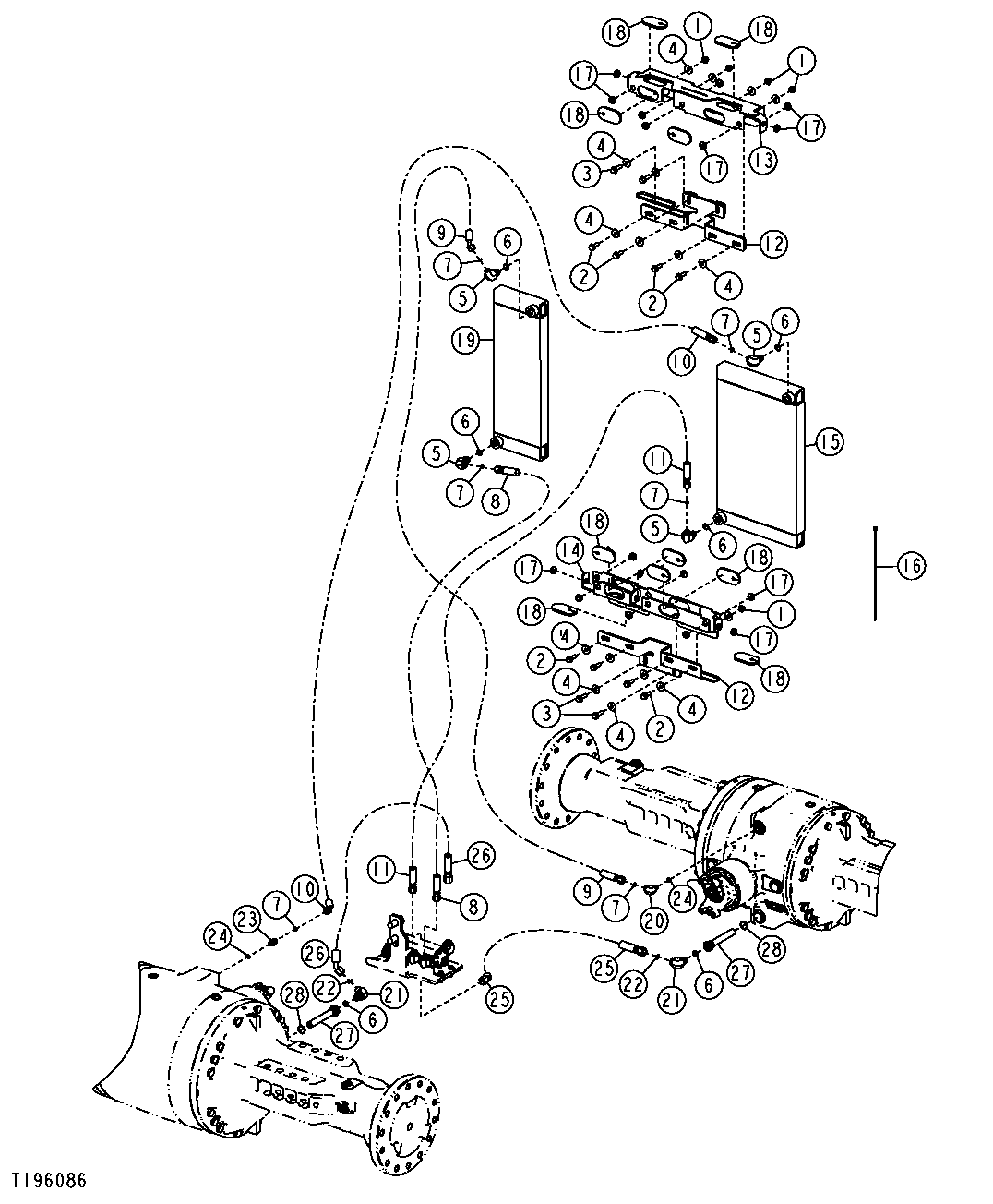

Axle Circulation Hoses and Axle Coolers

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	8	Flange Nut	M10
2	19M7786	8	Screw	M10 X 30
3	19M7835	4	Screw	M10 X 35
4	24M7296	20	Washer	10.500 X 30 X 2.500 mm
5	38H1010	4	Elbow Fitting	-
6	R26375	6	O-Ring	-
7	T77613	6	O-Ring	-
8	AT300845	1	Hydraulic Hose	11/16" X 4826 mm (190") X 11/16", Fabricate
9	AT300847	1	Hydraulic Hose	17.4752" X 3429 mm (135") X 17.4752", Fabricate
10	AT300848	1	Hydraulic Hose	17.4752" X 6731 mm (265") X 17.4752", Fabricate
11	AT300849	1	Hydraulic Hose	11/16" X 4572 mm (180") X 11/16", Fabricate
12	AT305165	2	Bracket	-
13	AT307462	1	Bracket	-
14	AT307463	1	Bracket	-
15	AT307614	1	Oil Cooler	(FRONT AXLE), (HARSH ENVIRONMENT)
15	AT307464	1	Heat Exchanger	(FRONT AXLE)
16	H77698	4	Tie Band	-
17	T162238	18	Grommet	-
18	T201546	12	Grommet	-
19	AT307465	1	Heat Exchanger	(REAR AXLE)
19	AT307615	1	Oil Cooler	(REAR AXLE), (HARSH ENVIRONMENT)
20	38H1430	1	Elbow Fitting	-
21	38H1005	2	Elbow Fitting	-
22	T77857	2	O-Ring	-
23	38H1170	1	Adapter Fitting	-
24	R26286	2	O-Ring	-
25	AT220734	1	Hydraulic Hose	13/16" X 735 mm (29") X 13/16"
26	AT220735	1	Hydraulic Hose	13/16" X 3302 mm (130") X 13/16"
27	AT220925	2	Oil Filter	-
28	U12547	2	O-Ring	-

Axle Circulation Hoses and Axle Coolers
