Auxiliary Joystick Pilot Controller Components

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AT172629	1	Grip	(ALSO ORDER H77698 AND AT208911)
2	AT210145	1	Lever	-
3	T170269	1	Nut	M12
4	AT208911	1	Retainer	-
5	T172986	1	Nut	-
6	T172988	1	Boot	-
7	H77698	1	Tie Band	-
8	T172985	1	Nut	-
9	T172987	1	Snap Ring	-
10	-	1	Part 10	( <service-part>AT119017</service-part> NLA)
11	AT119378	1	Retainer	-
12	-	1	Part 12	( <service-part>AT119018</service-part> NLA)
13	-	1	Part 13	UPPER, (SUB AT208760)
14	T131617	4	Ring	-
15	-	4	Part 15	(SUB AT210247)
16	-	4	Part 16	(SUB AT210247)
17	T102958	4	Plunger	-
18	-	4	Part 18	(SUB AT208760)
19	T131624	4	Spring	-
20	AT49216	1	Fitting Plug	-
21	R26448	1	O-Ring	11.887 X 1.981 mm (0.468" X 5/64")
22	-	1	Part 22	LOWER, (SUB AT208760)
23	12M7133	4	Lock Washer	6 mm
24	19M7966	4	Screw	M6 X 25
25	T102961	1	Dowel Pin	3.183 X 15.875 mm (1/8" X 5/8")
26	-	1	Part 26	(SUB AT210247)
27	T102963	1	Pin Fastener	Anti-Rotation
28	AT208760	1	Multi-Functional Controller	-
90	AT210247	1	Seal Kit	-

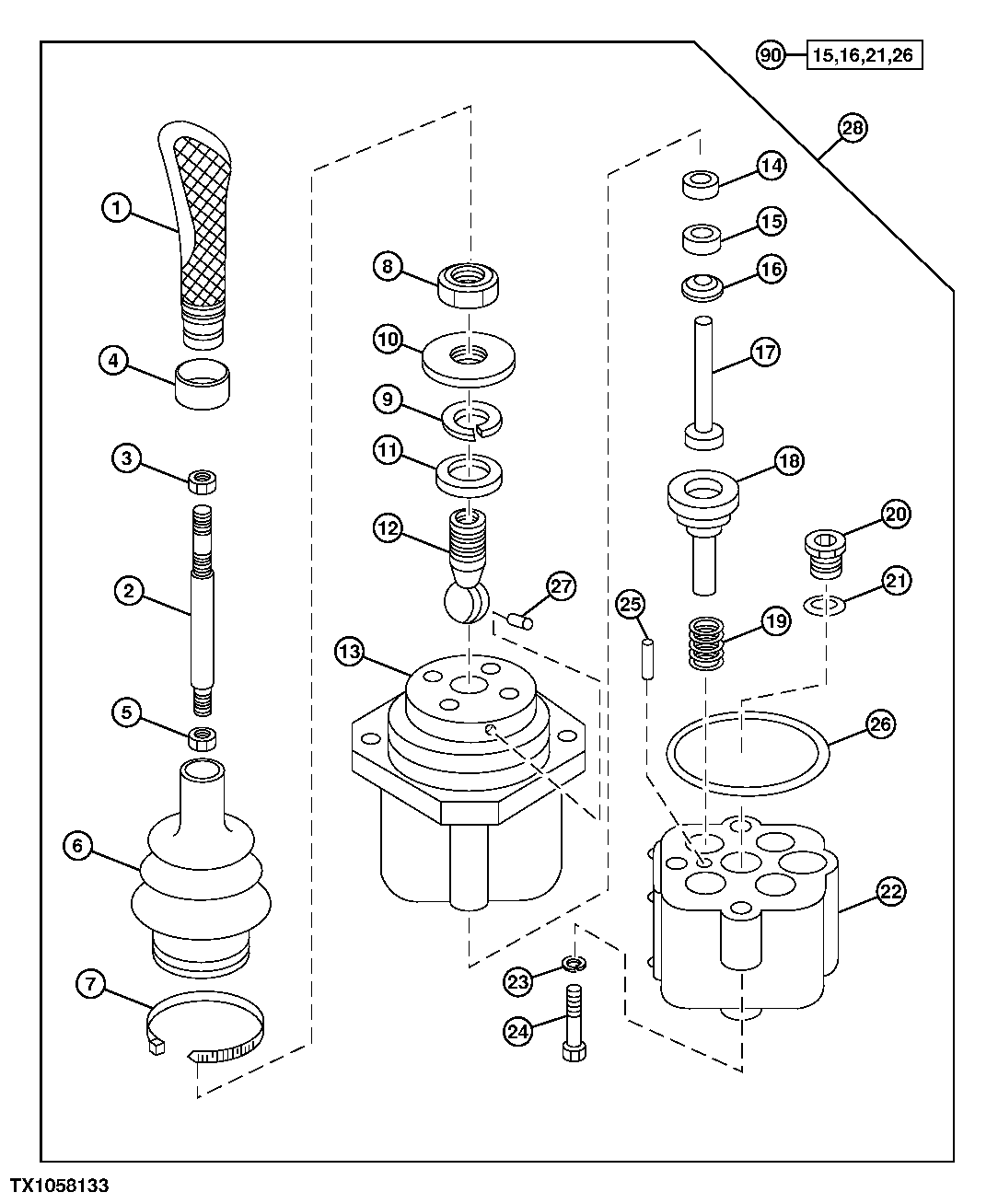

Auxiliary Joystick Pilot Controller Components
