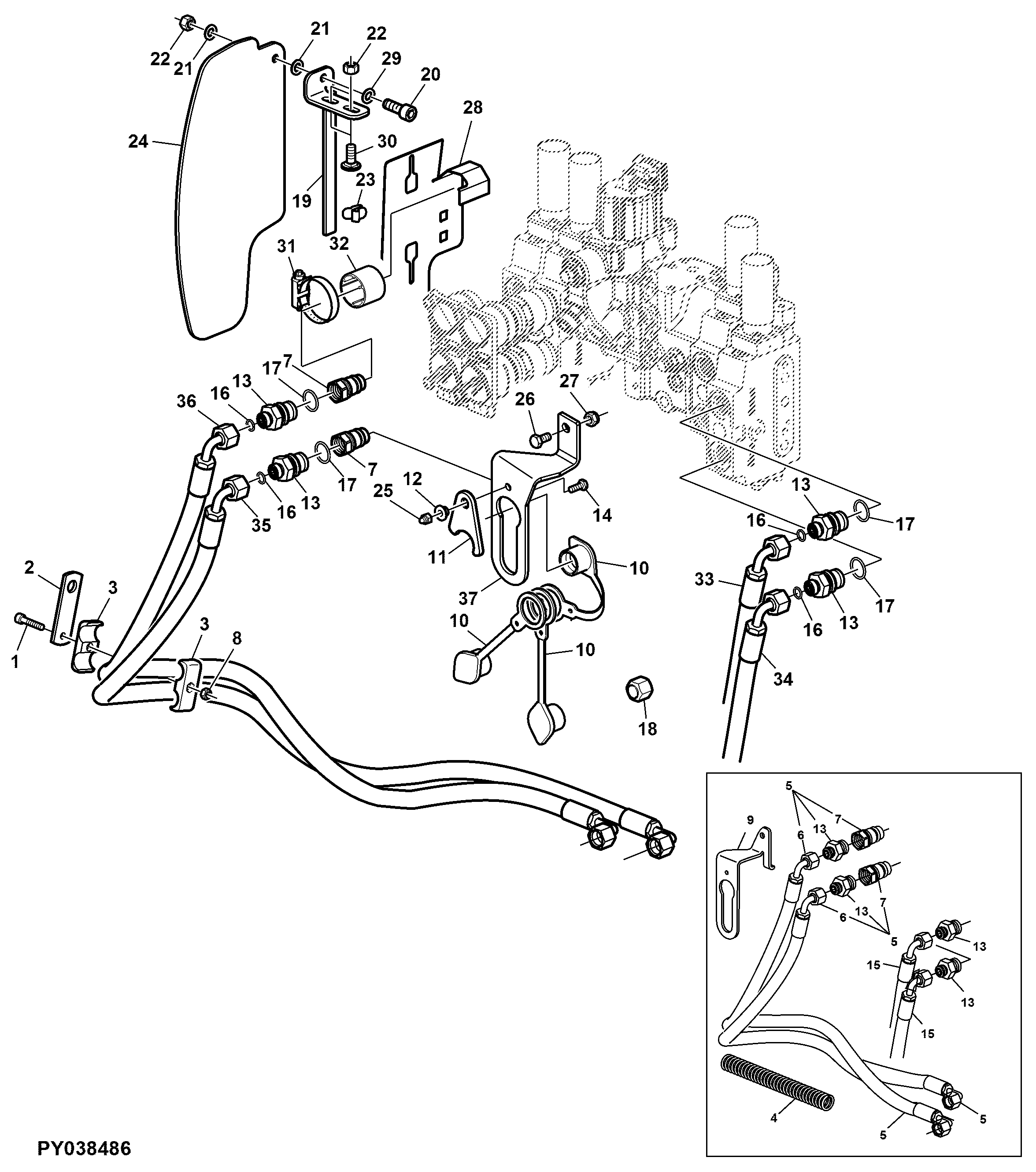

HYDR. PICK UP HITCH, HYDRAULIC HOSES

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M8263	1	Screw	M6 X 30
2	L100459	1	Strap	-
3	L39905	2	Clamp	-
4	L100485	2	Spring	-
5	AL178959	2	Hydraulic Hose	SUB FOR AL172872
6	AL157881	2	Hydraulic Hose	ORDER AL178960
6	AL178960	1	Hydraulic Hose	-
7	AL81368	2	Hydr. Quick Coupler Plug	-
8	14M7272	1	Nut	M6
9	L173698	1	Bracket	SUB FOR L169422
10	L31745	2	Dust Shield	-
11	L41018	1	Pawl	-
12	R50642	1	Washer	-
13	L170164	2	Adapter Fitting	SUB FOR 61M5193 APPL
14	19M7560	1	Cap Screw	M6 X 16
15	AL172308	2	Hydraulic Hose	-
16	T77613	1	O-Ring	-
17	51M7045	1	O-Ring	19.300 X 2.200 mm
18	38H1415	1	Fitting	-
19	L172186	1	Retainer	RH
19	L172187	1	Retainer	LH
20	19M7407	2	Cap Screw	M8 X 25
21	24M7036	4	Washer	9 X 16 X 1.600 mm
22	14M7327	6	Lock Nut	M8
23	L155583	2	Clamp	-
24	L170087	2	Guard	-
25	14M7376	1	Lock Nut	M6
26	19M7139	1	Cap Screw	M8 X 20
27	14M7166	1	Lock Nut	M8
28	L173585	1	Guard	RH (SUB FOR L173217)
28	L173216	1	Guard	LH
29	12M5442	2	Washer	8.400 X 15 X 0.800 mm
30	03M7184	4	Bolt	M8 X 20
31	AR21840	1	Hose Clamp	(FOR DISCONNECT COUPLERS (STANDARD))
32	L174509	1	Sleeve	(FOR DISCONNECT COUPLERS (STANDARD))
33	AL213116	1	Hydraulic Hose	-
34	AL213117	1	Hydraulic Hose	-
35	AL213610	1	Hydraulic Hose	-
36	AL220227	1	Hydraulic Hose	SUB FOR AL213615
37	L213904	1	Bracket	SUB FOR L202564

HYDR. PICK UP HITCH, HYDRAULIC HOSES

Нет текстового описания
