Oil Supply Lines, Midstack SCV, W/ Power Beyond

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL232261	1	Fitting	SUB FOR APPL AL227628
2	38H5002	2	Adapter Fitting	-
3	51M7041	2	O-Ring	11.300 X 2.200 mm
4	T77613	3	O-Ring	-
5	AL216092	1	Oil Line	Load Sensing
6	T77814	1	O-Ring	-
7	AL216027	1	Oil Line	Load Sensing
8	L157513	2	Clamp	-
9	38H5005	1	Adapter Fitting	-
10	51M7047	1	O-Ring	23.600 X 2.900 mm
11	T77858	4	O-Ring	-
12	AL231315	1	Oil Line	Oil Line ICV, SUB FOR APPL AL211562
13	T77932	1	O-Ring	-
14	AL215986	1	Oil Line	Oil Line ICV
15	L210708	1	Hose	-
16	AL212941	2	Clamp	SUB FOR APPL AL212940
17	AL211563	1	Oil Line	Oil Line ICV
18	AL211564	1	Hose	LGTH = 207 mm
19	AL232994	1	Hydraulic Hose	ICV, SUB FOR APPL AL212706, AL227622
20	L167158	1	Clamp	-
21	38H5238	1	Union Fitting	-
22	L215728	1	Hydraulic Hose	LGTH = 45 mm
23	51M7099	2	O-Ring	25 X 2.200 mm
24	51M7098	2	O-Ring	22 X 2 mm
25	51M7051	1	O-Ring	26.600 X 2.900 mm
26	AL168499	1	Fitting	-
27	L215727	1	Hydraulic Hose	LGTH = 80 mm
28	R44302	2	Tie Band	-

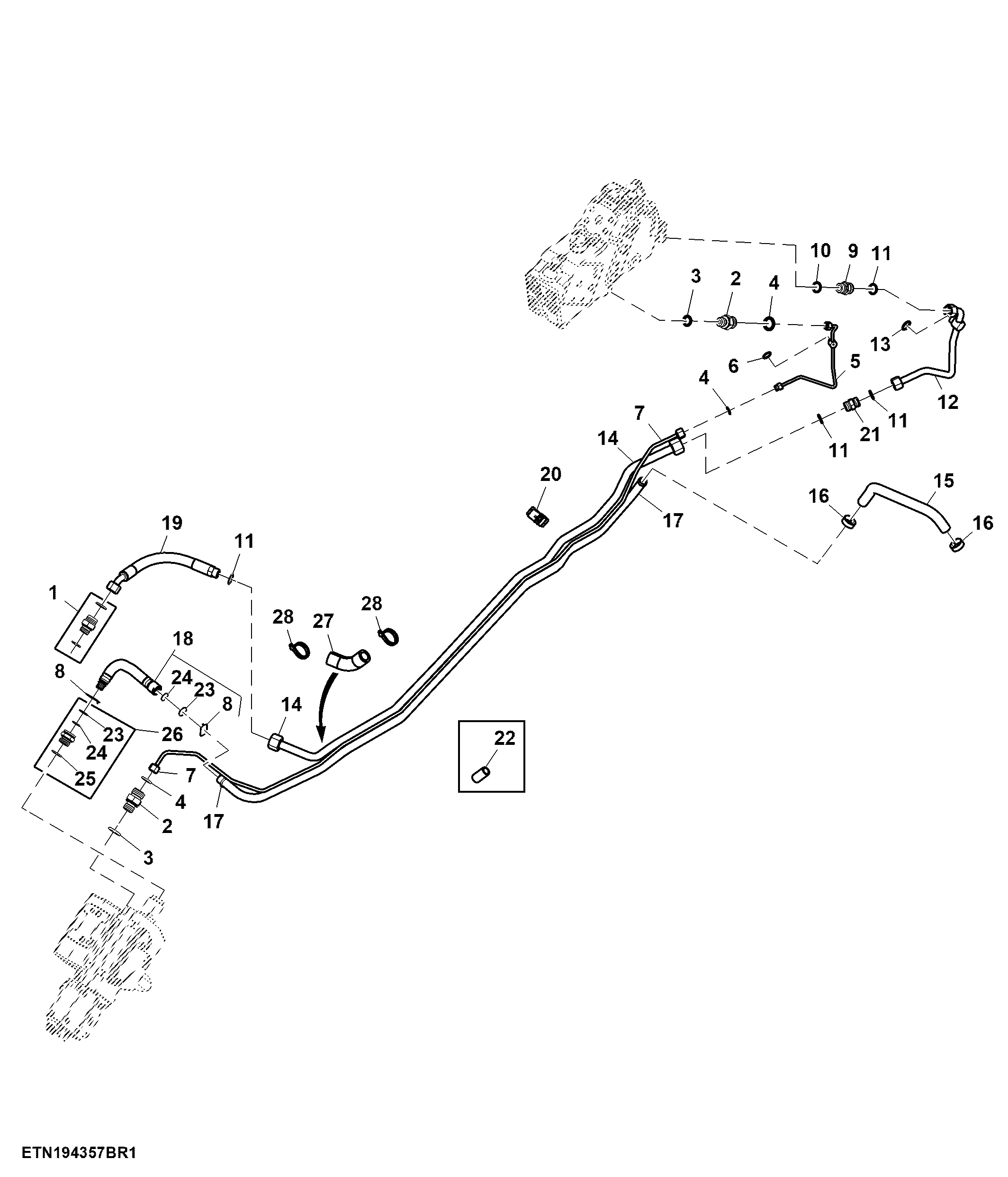

Oil Supply Lines, Midstack SCV, W/ Power Beyond
