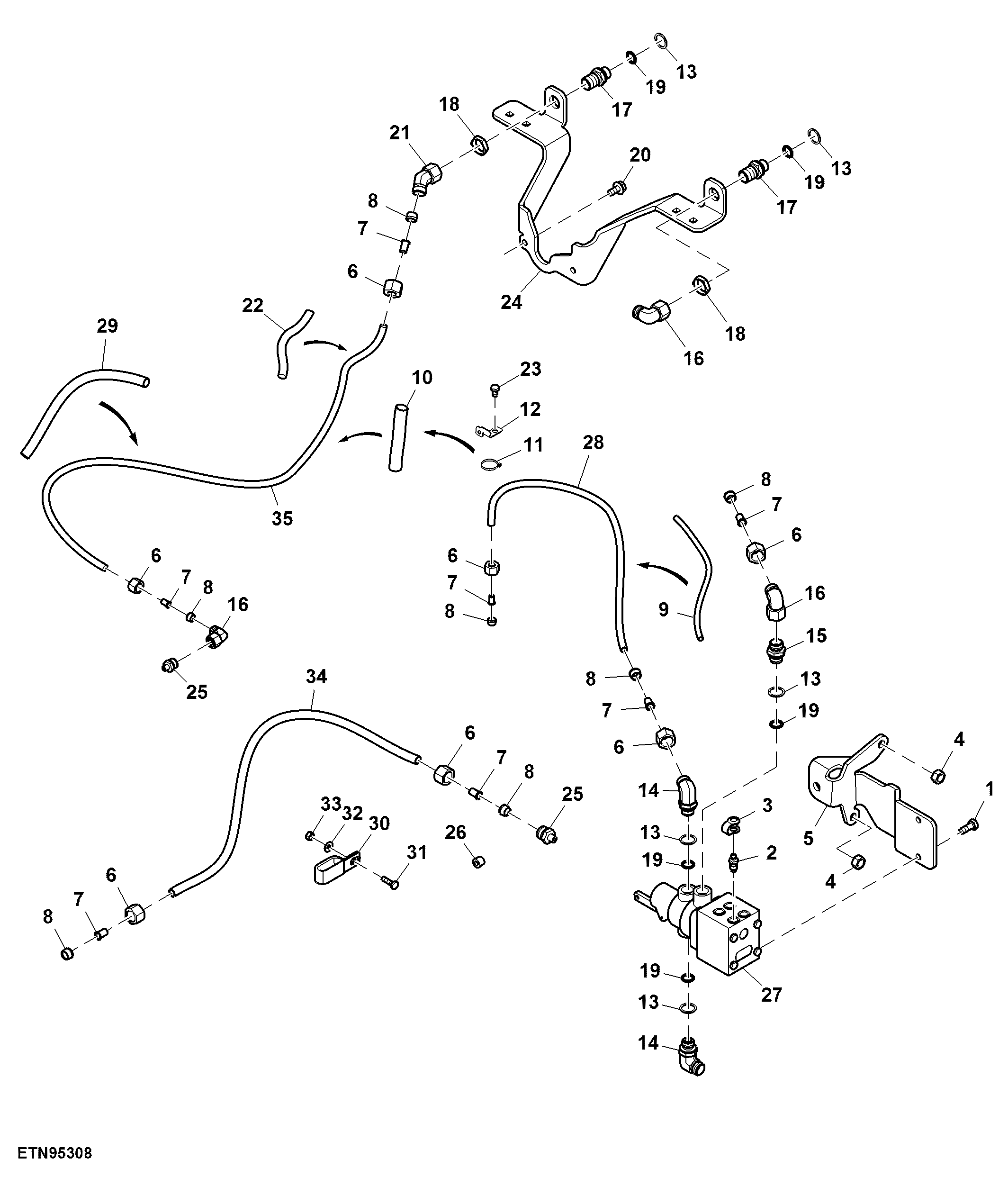

Pneumatic Control Valve / 2-Line Brake

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7139	2	Cap Screw	M8 X 20
2	L102453	2	Bleed Valve	-
3	R47862	2	Cap	-
4	14M7274	2	Nut	M10
5	L166492	1	Bracket	-
6	15M7054	7	Tube Nut	-
7	L64164	7	Sleeve	-
8	L60190	7	Sleeve Fitting	-
9	L158826	1	Hose Guard	-
10	L170342	1	Guard	-
11	L41858	1	Tie Band	-
12	L170748	1	Bracket	-
13	L170444	5	Back-Up Ring	-
14	AL173239	2	Fitting	-
15	L170491	1	Fitting	-
16	AL37133	3	Elbow Fitting	-
17	L170512	2	Fitting	-
18	14M7477	2	Nut	M18
19	51M7042	5	O-Ring	13.300 X 2.200 mm
20	19M7865	2	Screw	M8 X 16
21	AL177734	1	Elbow Fitting	-
22	L116530	1	Hose	-
23	19M7297	1	Cap Screw	M8 X 12
24	L176279	1	Holder	-
25	L201786	2	Fitting	-
26	15H558	1	Pipe Plug	1/8"
27	AL181489	1	Pneumatic Control Valve	-
28	L170501	1	Hose	-
29	L154921	1	Guard	-
30	CQ48366	1	Clamp	-
31	19M7077	1	Cap Screw	M6 X 20
32	24H1753	1	Washer	1/4" X 9/16" X 0.049"
33	14M7272	1	Nut	M6
34	L170499	1	Hose	-
35	L174115	1	Hose	-

Pneumatic Control Valve / 2-Line Brake
