Открытый узел

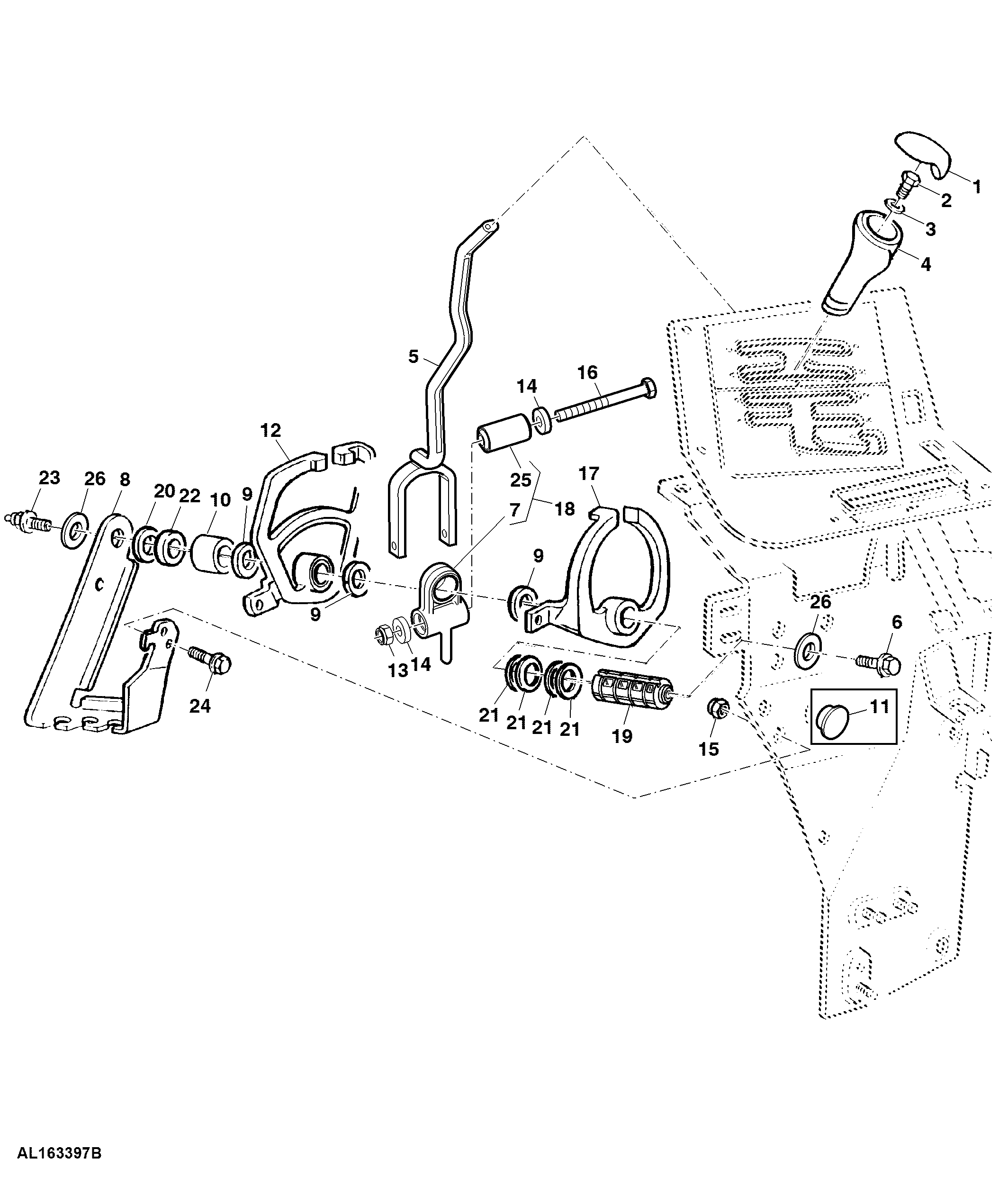

Range Shifting, 4 Range Transmission

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	L113018	1	Insert	-
2	19M7560	1	Cap Screw	M6 X 16
3	24M7139	1	Washer	6.400 X 18 X 1.600 mm
4	L77805	1	Knob	-
5	AL110859	1	Shifter Rod	-
6	M78508	1	Cap Screw	M8 X 20
7	AL112614	1	Support	-
8	L112053	1	Support	-
9	L77963	4	Washer	TK 2.0MM
10	L101929	1	Bushing	-
11	99M7057	1	Plug	-
12	AL117583	1	Quadrant	-
13	14M7166	1	Lock Nut	M8
14	L79335	2	Washer	-
15	14M7416	2	Flange Nut	M8
16	19M8403	1	Cap Screw	M8 X 75
17	AL117582	1	Quadrant	-
18	AL110860	1	Support	-
19	L113994	1	Pin Fastener	-
20	L111988	1	Washer	TK 1.0MM
20	L111987	1	Washer	TK 1.5MM
21	L112469	4	Shim	-
22	L113225	1	Washer	TK 6.0MM
23	DQ46828	1	Screw	-
24	19M7865	2	Screw	M8 X 16
25	AL80994	1	Isolator	-
26	24M7024	2	Washer	9 X 28 X 3 mm

Range Shifting, 4 Range Transmission
