Открытый узел

Multi-Function Lever, M-SCV

Multi-Function Lever, M-SCV

Multi-Function Lever, M-SCV

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

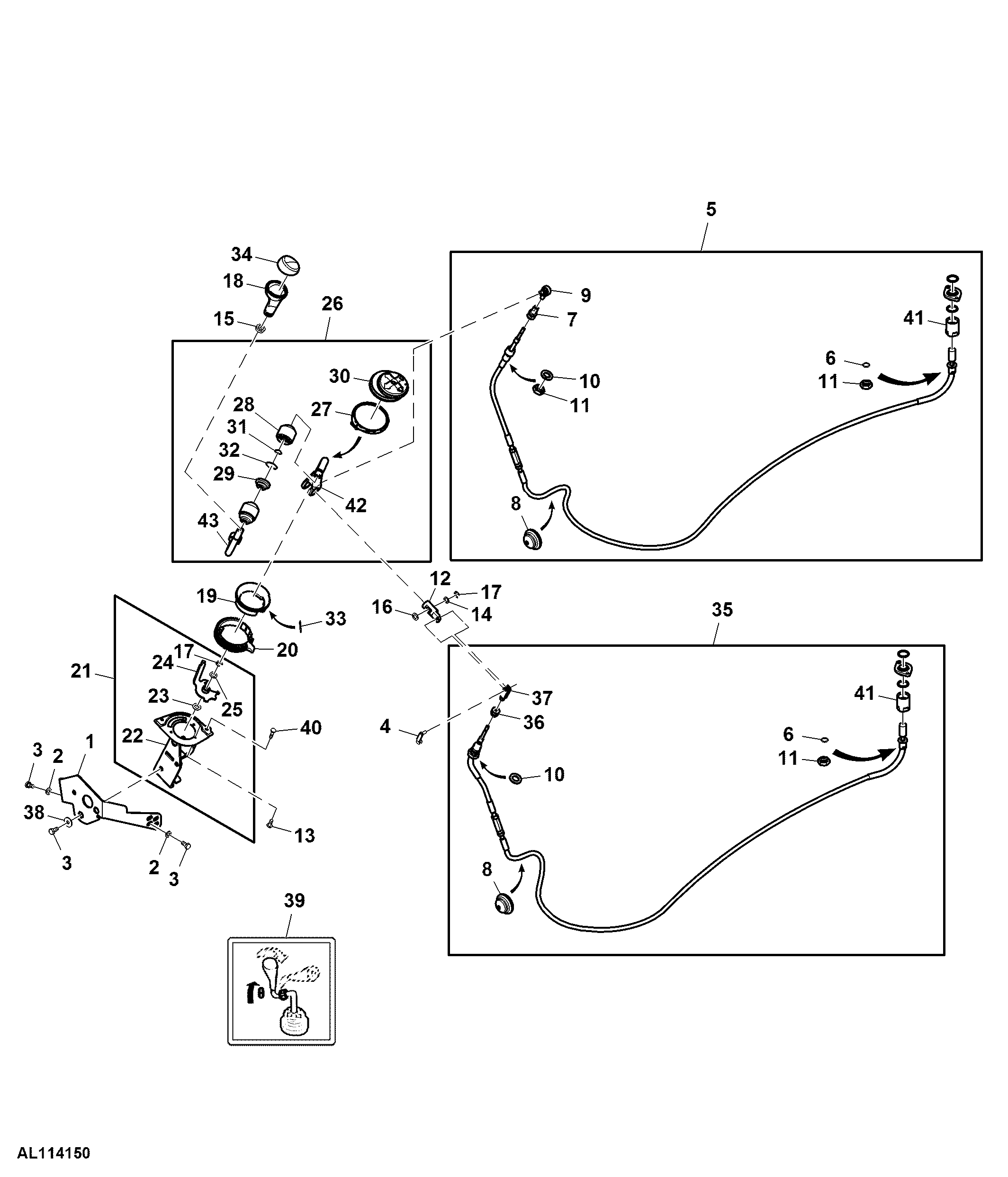

Multi-Function Lever, M-SCV

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL118136	1	Bracket	-
2	24M7055	4	Washer	8.400 X 16 X 1.600 mm
3	19M7162	6	Cap Screw	M8 X 16
4	45M7080	1	Spring Locking Pin	-
5	AL164814	1	Push Pull Cable	LGTH = 1950 mm
6	L41536	2	O-Ring	-
7	L116325	1	Bushing	-
8	L100781	2	Grommet	-
9	AL81421	1	Link End	-
10	24M7113	2	Washer	17 X 28 X 3 mm
11	14M7158	2	Nut	M16
12	AL81932	1	Pin Fastener	-
13	37M7222	3	Screw	-
14	24M7388	1	Washer	10 X 16 X 1 mm
15	R114922	1	Nut	-
16	Z41659	1	Washer	-
17	40M7059	2	Snap Ring	-
18	R131476	1	Grip	-
19	L116271	1	Guide	-
20	L111816	1	Ring	-
21	AL119413	1	Bracket	-
22	AL119414	1	Bracket	-
23	L116294	1	Washer	-
24	AL119396	1	Cam	-
25	12M7117	1	Washer	10.200 X 20 X 1.100 mm
26	AL112164	1	Lever	-
27	AL111743	1	Clamp	-
28	L101351	1	Sleeve	-
29	L101553	1	Grommet	-
30	L111831	1	Boot	-
31	40M7068	1	Snap Ring	-
32	40M7085	1	Snap Ring	-
33	L116270	1	Gusset	-
34	R111697	1	Insert	-
35	AL164815	1	Push Pull Cable	LGTH = 1940 mm
36	L116324	1	Bushing	-
37	54M7004	1	Yoke	-
38	24M7298	2	Washer	8.400 X 25 X 2 mm
39	L101835	1	Label	-
40	21M7303	2	Screw	M5 X 20
41	L158944	2	Tube Nut	-
42	AL81917	1	Lever	-
43	AL81674	1	Lever	-
