Открытый узел

Exhaust Pipe, Deluxe Cab

Exhaust Pipe, Deluxe Cab

Exhaust Pipe, Deluxe Cab

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

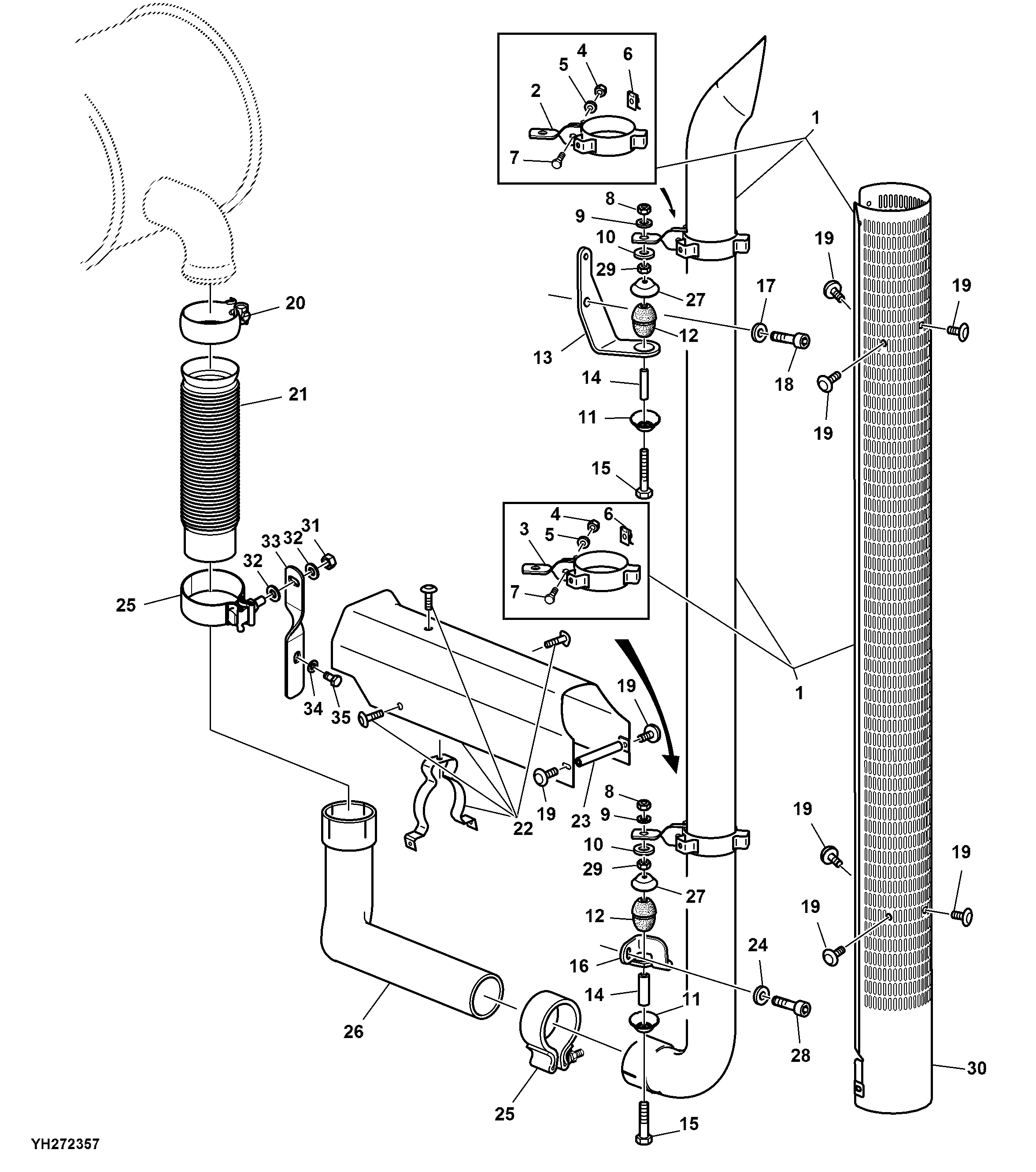

Exhaust Pipe, Deluxe Cab

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL164277	1	Exhaust Pipe	-
2	AL155689	1	Clamp	UP
3	AL155686	1	Clamp	LOW
4	14M7273	2	Nut	M8
5	24M7055	2	Washer	8.400 X 16 X 1.600 mm
6	L79493	6	Push Nut	-
7	19M7163	2	Cap Screw	M8 X 25
8	14M7165	4	Lock Nut	M6
9	24M7309	2	Washer	6.600 X 22 X 2 mm
10	24M7043	2	Washer	12 X 25 X 3 mm
11	L208637	2	Cap	-
12	L209289	2	Isolator	-
13	L209288	1	Bracket	UP
14	L209287	2	Bushing	-
15	L173963	2	Cap Screw	-
16	L209290	1	Bracket	LOW
17	L202305	2	Washer	-
18	L153130	2	Screw	M8 X 30, (10.9)
19	L207631	8	Screw	-
20	AL169565	1	Clamp	-
21	AL175163	1	Tube	-
22	AL177629	1	Guard	-
23	L173316	1	Bushing	-
24	L202306	1	Washer	-
25	AL151150	2	Clamp	-
26	L168524	1	Exhaust Pipe	-
27	L208636	2	Cap	-
28	19M10388	1	Socket Head Screw	M8 X 20
29	14M7194	2	Nut	M6
30	L170180	1	Guard	-
31	14M7274	1	Nut	M10
32	24M7239	2	Washer	10.700 X 21 X 2.500 mm
33	L218693	1	Bracket	-
34	24M7055	1	Washer	8.400 X 16 X 1.600 mm
35	19M7162	1	Cap Screw	M8 X 16
