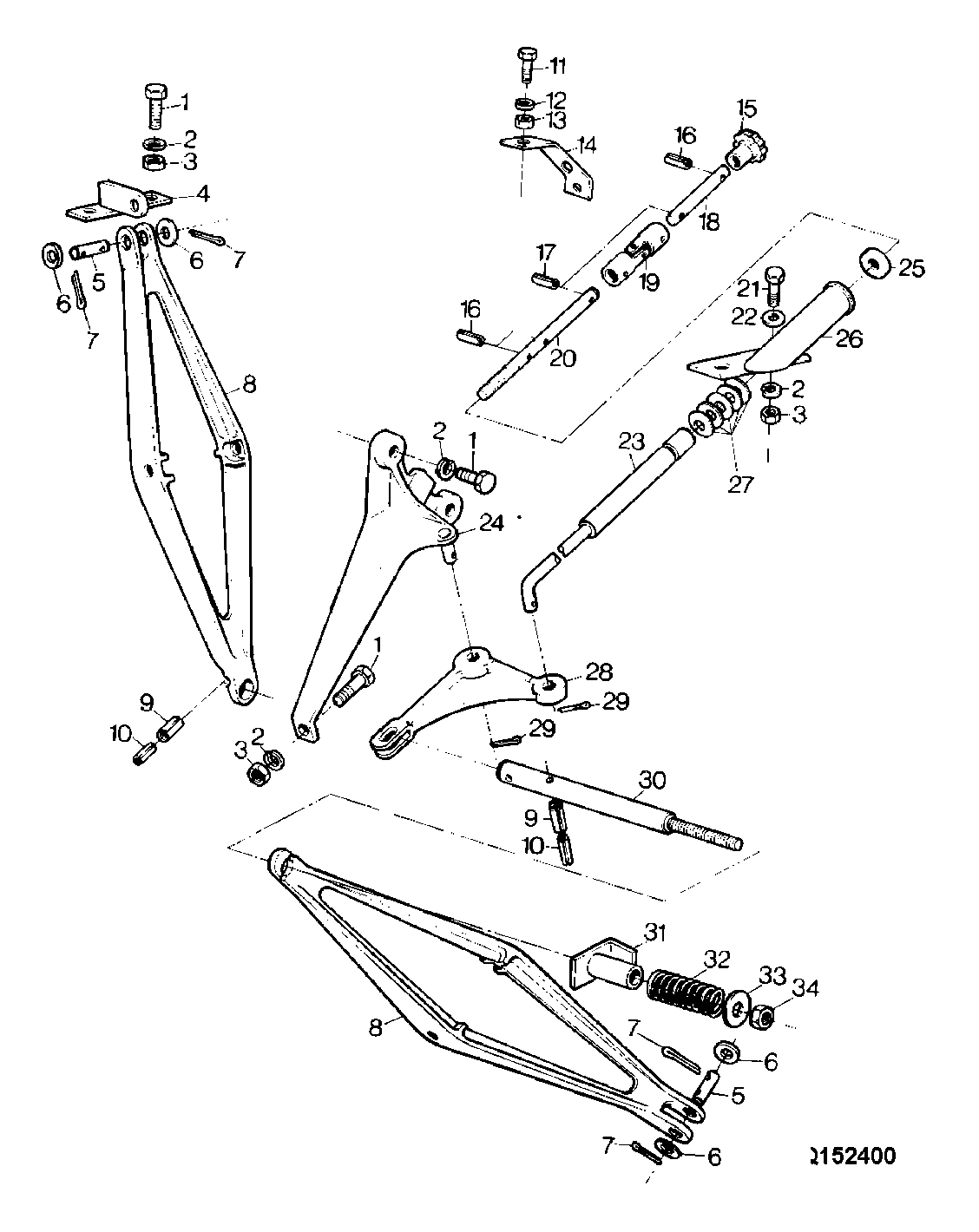

VARIADOR MECANICO DO CILINDRO - ACIONAMENTO

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7167	1	Cap Screw	M10X25
2	12M7066	1	Lock Washer	10MM
3	14M7140	1	Nut	M10
4	AZ10407	1	HOLDER	-
5	Z24490	2	PIN FASTENER	-
6	24M7038	1	Washer	14X24X2,5MM
7	11M7019	1	COTTER PIN	4X18MM
8	CQ11839	2	FORQUILHA	-
9	34M7056	1	Spring Pin	12X55MM
10	34M7058	1	SPRING PIN	7X55MM
11	19M7560	1	Cap Screw	M6X16
12	12M7006	1	Lock Washer	6MM
13	14M7027	1	NUT	M6
14	CQ03511	1	GUIDE	-
15	CQ02303	1	Handle	-
16	34M7032	1	Spring Pin	5X28MM
17	34M7031	1	Spring Pin	5X24MM
18	Z41338	1	PIN FASTENER	-
19	AZ28187	1	UNIVERSAL JOINT	-
20	Z41337	1	SPINDLE	-
21	19M7168	1	Cap Screw	M10X30
22	CQ06671	1	Washer	10,5X24X2MM
23	AZ27641	1	ROD	-
24	AZ10408	1	BRACKET	-
25	24M7049	1	Washer	18X30MM
26	AZ27642	1	SUPPORT	-
27	Z30588	5	Disk Spring	-
28	Z11206	1	LEVER	-
29	11M7025	1	Cotter Pin	4X25MM
30	Z38119	1	SHAFT	-
31	AZ27229	1	GUIDE	-
32	Z33007	1	COMPRESSION SPRING	-
33	Z38131	1	WASHER	-
34	14M7170	1	Lock Nut	M16
-	11M7021	1	Cotter Pin	4X25MM
-	CQ17507	2	YOKE	-

VARIADOR MECANICO DO CILINDRO - ACIONAMENTO
