Открытый узел

ELEVADOR DE GRAO LIMPO

ELEVADOR DE GRAO LIMPO

ELEVADOR DE GRAO LIMPO

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

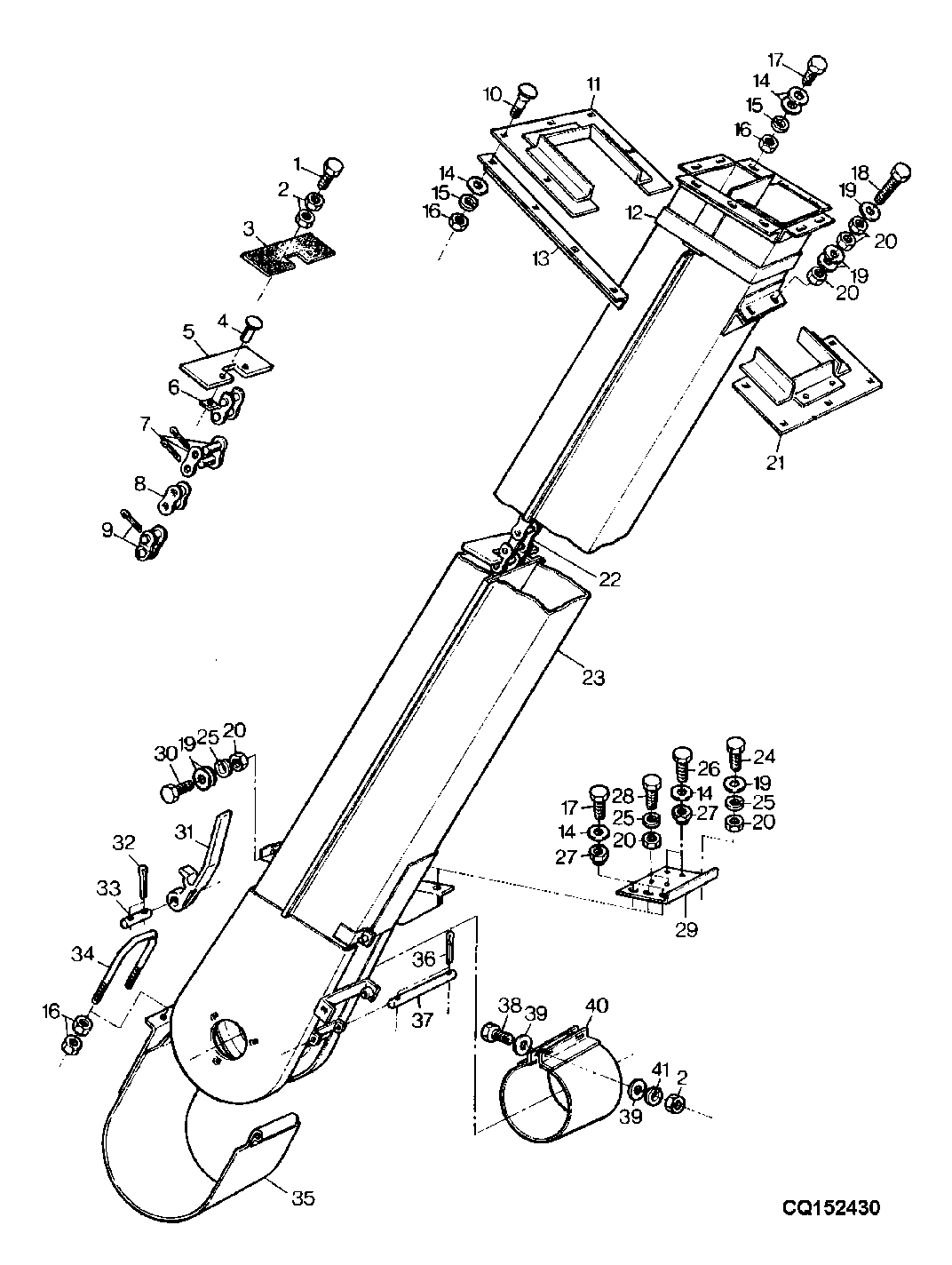

ELEVADOR DE GRAO LIMPO

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7286	1	Cap Screw	M6X25
2	14M7027	1	NUT	M6
3	CQ01457	2	Spade	-
4	CQ03216	72	Rivet	-
5	CQ01456	38	Spade	-
6	SG011201	38	Link	-
7	SG010901	1	Chain Link	-
8	SG011001	72	Chain Link	-
9	SG011301	2	Chain Link	-
10	03M7054	1	Bolt	M8X20
11	AZ31146	1	Shield	-
12	Z34340	2	WEATHERSTRIP	-
13	Z33475	1	ANGLE	-
14	24M7026	1	Washer	9X17X1,6
15	12M7065	1	Lock Washer	8MM
16	14M7029	1	Nut	M8
17	19M7139	1	Cap Screw	M8X20
18	19M7385	1	Cap Screw	M10X70
19	24M7040	1	Washer	11X21X2MM
20	14M7140	1	Nut	M10
21	AZ22539	1	HOLDER	-
22	DQ08708	1	CHAIN	L 153 C/ 7100 INC 1 - 9
23	DQ06846	1	ELEVATOR	VB
24	19M7179	1	Cap Screw	M10X50
25	12M7066	1	Lock Washer	10MM
26	19M7163	1	Cap Screw	M8X25
27	14M7166	1	Lock Nut	M8
28	19M7166	1	Cap Screw	M10X20
29	Z20523	1	SUPPORT	-
30	19M7167	1	Cap Screw	M10X25
31	H11360	1	Beam	-
32	11M7059	1	Cotter Pin	3,2X20MM
33	CQ00325	1	Pin	-
34	Z20619	1	U-BOLT	-
35	DQ11217	1	Cover	VB
36	11M7009	1	Cotter Pin	2X16MM
37	CQ11223	1	Pin Fastener	-
38	19M7560	1	Cap Screw	M6X16
39	CQ01248	1	Washer	6,4X18MM
40	DQ06877	1	Pipe	-
41	12M7006	1	Lock Washer	6MM
-	DQ11218	1	Cover	VA
-	DQ11289	1	ELEVATOR	VA
-	DQ06696	1	Roller Chain	L 162 INC 1 - 9
-	CQ03216	76	Rivet	-
-	CQ01456	40	Spade	-
-	SG011201	40	Link	-
-	SG011001	80	Chain Link	-
