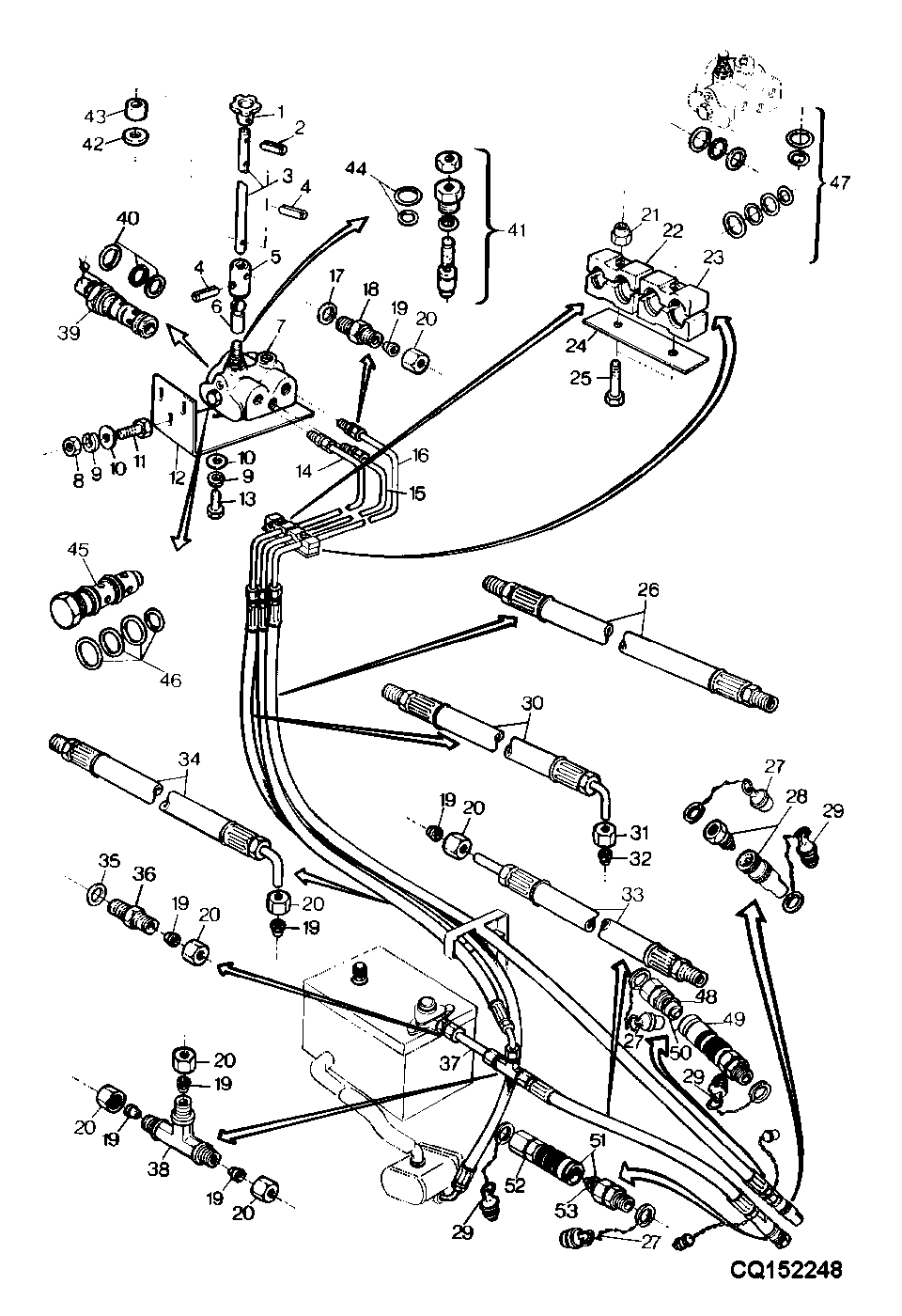

CIRCUITOS HIDRAULICOS - ACIONAMENTO DO MOLINETE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CQ02303	1	Handle	-
2	34M7032	1	Spring Pin	5X28MM
3	CQ10357	1	HASTE	-
4	34M7029	1	Spring Pin	4X30MM
5	CQ04584	1	LUVA	-
6	CQ04585	1	JUNTA ESFERICA	-
7	DQ00465	1	VALVULA	RACINE INC 39 E 41
8	14M7029	1	Nut	M8
9	12M7065	1	Lock Washer	8MM
10	24M7026	1	Washer	9X17X1,6
11	19M7139	1	Cap Screw	M8X20
12	CQ05274	1	SUPORTE	-
13	19M7297	1	Cap Screw	M8X12
14	DQ11559	1	TUBO	0 16MM
15	DQ11560	1	TUBO	0 16MM
16	DQ11561	1	TUBO	0 16MM
17	S06100	3	Washer	-
18	AS01104	1	FITTING	INC 19 E 20
19	S01143	1	Sleeve Fitting	-
20	S01142	1	Tube Nut	-
21	14M7165	1	Lock Nut	M6
22	DQ04007	1	Clamp	-
23	DQ03922	1	Clamp	-
24	CQ04094	1	REFORCO	-
25	19M7595	1	Cap Screw	M6X50
26	DQ04221	1	HOSE	1650MM
27	DQ04228	2	Fitting Plug	-
28	DQ04226	2	ENGATE	USAR ATE A PC NO. 16359
29	DQ04227	2	PLUG-MALE	-
30	DQ07774	1	MANGUEIRA	1400MM INC 31 E 32
31	CQ00876	1	PORCA APERTO	-
32	CQ00877	1	ANEL PENETRACAO	-
33	DQ07777	1	MANGUEIRA	INC 19 E 20
34	DQ07787	1	MANGUEIRA	890MM INC 19 E 20
35	S06215	1	Washer	-
36	AS01156	1	Tee Fitting	INC 19 E 20
37	DQ08144	1	TUBO	0 16MM
38	AS01106	1	Tee Fitting	INC 19 E 20
39	DQ14033	1	Hyd Actuated Control Valve	INC 40
40	DQ14034	1	O-RING	RACINE
41	DQ14271	1	VALVE	RACINE
42	24M7049	1	Washer	18X30MM
43	CQ04093	1	Bushing	-
44	DQ14031	1	REPARO	ERMETO
45	DQ16639	1	VALV DIVISORA	ERMETO
46	DQ16638	1	REPARO	ERMETO
47	DQ16612	1	CONJ VEDACAO	ERMETO INC 40, 44 E 46
48	DQ17486	1	LATCH	USAR A PARTIR DA PC NO. 16360
49	DQ17489	1	LATCH	USAR A PARTIR DA PC NO. 16360
50	DQ19621	1	LATCH	USAR A PARTIR DA PC NO. 16360
51	DQ19620	1	LATCH	USAR A PARTIR DA PC NO. 16360
52	DQ17487	1	LATCH	USAR A PARTIR DA PC NO. 16360
53	DQ17490	1	LATCH	USAR A PARTIR DA PC NO. 16360
-	DQ14272	1	VALVE	ERMETO INC 44
-	DQ16611	1	REPARO	ERMETO
-	DQ14030	1	VALVULA ALIVIO	ERMETO INC 40
-	DQ07786	1	MANGUEIRA	1300MM INC 19 E 20
-	DQ07775	1	MANGUEIRA	1850MM INC 31 E 32
-	DQ13002	1	VALVULA	ERMETO INC 39 E 41
-	DQ04222	1	HOSE	2000MM
-	CQ06694	1	SUPORTE	-
-	DQ11585	1	TUBO	0 16MM
-	DQ11584	1	TUBO	0 16MM
-	DQ11586	1	TUBO	0 16MM

CIRCUITOS HIDRAULICOS - ACIONAMENTO DO MOLINETE
