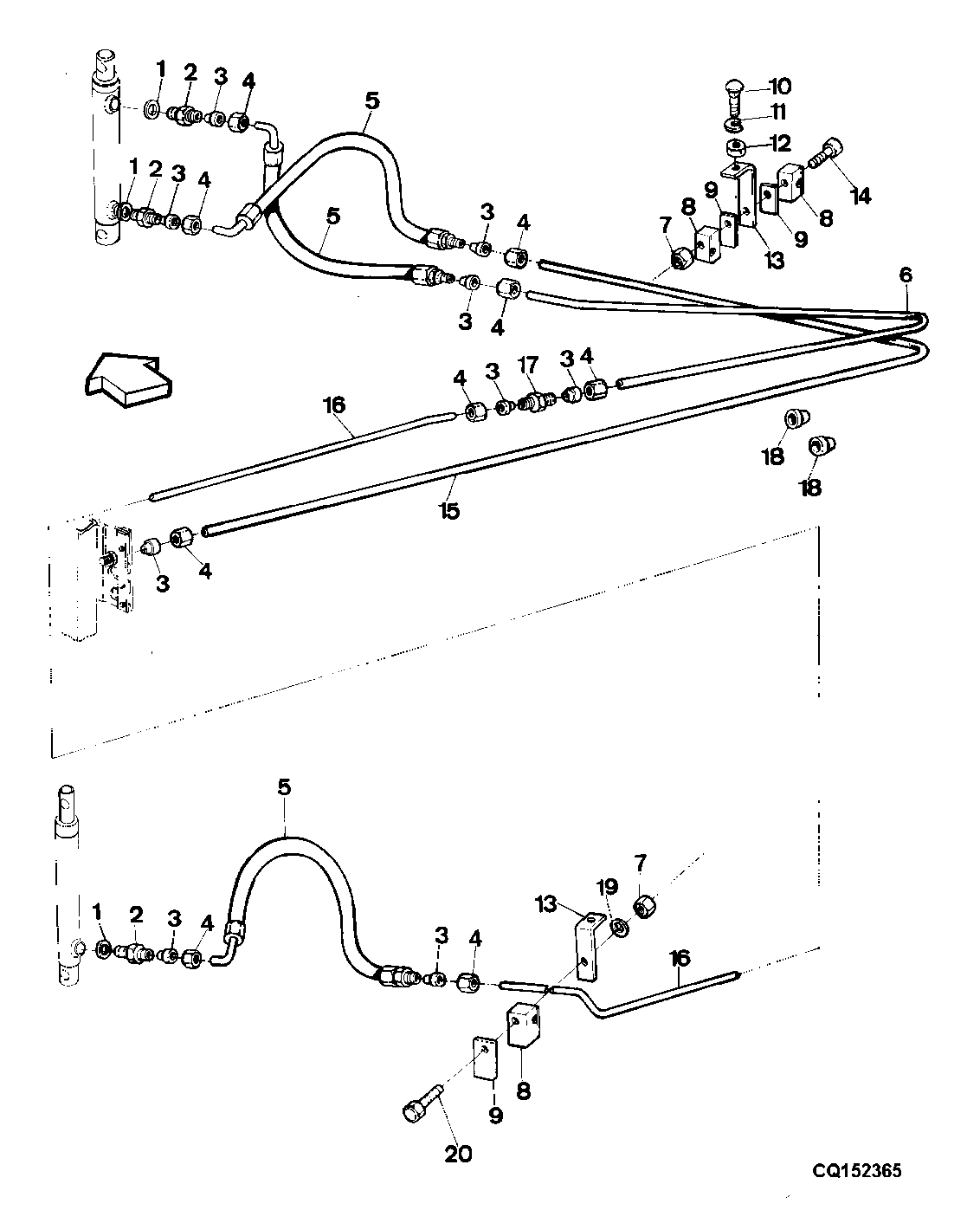

CIRCUITO HIDRAULICO - LEVANTE DO MOLINETE (16360-)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	S06100	3	Washer	-
2	AS01101	3	Sleeve Fitting	INC 3 E 4
3	S01358	1	Sleeve Fitting	-
4	S01357	1	Tube Nut	-
5	DQ07772	3	Hose	INC 3 E 4
6	DQ17241	1	TUBO	0 06MM INC 3 E 4
7	14M7165	1	Lock Nut	M6
8	CQ03818	3	Clamp	-
9	CQ03960	3	STRAP	-
10	03M7054	1	Bolt	M8X20 FLEX
11	12M7065	1	Lock Washer	8MM
12	14M7029	1	Nut	M8
13	H87268	2	Bracket	-
14	19M7161	1	Cap Screw	M6X45
15	DQ17253	1	TUBO	0 6MM INC 3 E 4
16	DQ09588	1	TUBO	0 6MM INC 3 E 4
17	DQ04023	1	Sleeve Fitting	INC 3 E 4
18	CQ16765	3	Grommet	-
19	24M7088	1	Washer	6,6X12,5X1,6
20	19M7318	1	Screw	M6X30
-	DQ17256	1	TUBO	0 6MM INC 3 E 4
-	DQ16856	1	TUBO	0 6MM INC 3 E 4
-	DQ16857	1	Oil Line	0D 6MM INC 3 E 4
-	DQ09589	1	TUBO	0 6MM INC 3 E 4
-	19M7162	2	Cap Screw	M8X16 RIG
-	DQ17255	1	Oil Line	0D 6MM INC 3 E 4
-	DQ17254	1	TUBO	0 6MM INC 3 E 4
-	DQ17240	1	Oil Line	OD 6MM INC 3 E 4
-	19M7162	1	Cap Screw	M8X16 FLEX

CIRCUITO HIDRAULICO - LEVANTE DO MOLINETE (16360-)
