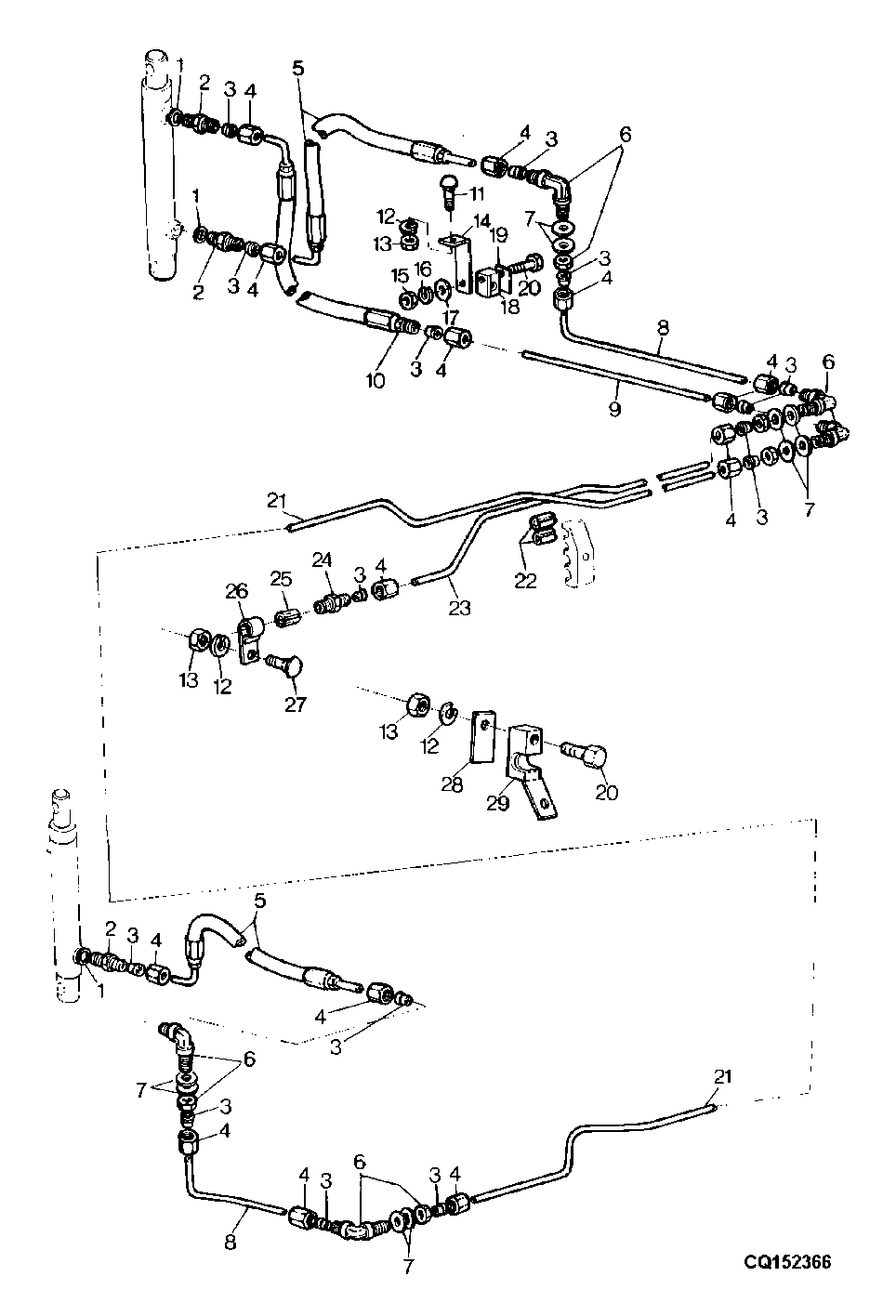

CIRCUITO HIDRAULICO - LEVANTE DO MOLINETE (-16359)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	S06100	3	Washer	-
2	AS01101	3	Sleeve Fitting	INC 3 E 4
3	S01358	1	Sleeve Fitting	-
4	S01357	1	Tube Nut	-
5	DQ07770	2	MANGUEIRA	INC 3 E 4
6	DQ00425	5	CONEXÃO	INC 3 E 4
7	24M7038	1	Washer	14X24X2,5MM
8	DQ07910	2	TUBO	0 6MM
9	DQ09796	1	TUBO	0 6MM
10	DQ07772	1	Hose	INC 3 E 4
11	03M7054	1	Bolt	M8X20
12	12M7065	1	Lock Washer	8MM
13	14M7029	1	Nut	M8
14	H87268	1	Bracket	-
15	14M7027	1	NUT	M6
16	12M7006	1	Lock Washer	6MM
17	24M7088	1	Washer	6,6X12,5X1,6
18	CQ03818	1	Clamp	-
19	CQ03960	1	STRAP	-
20	19M7318	1	Screw	M6X30
21	DQ07914	1	TUBO	0 6MM
22	CQ00424	3	ANEL	-
23	DQ07915	1	TUBO	0 6MM
24	AS01100	1	CONEXAO	INC 3 E 4
25	CQ00424	1	ANEL	-
26	GA00101	1	Clamp	-
27	03M7054	1	Bolt	M8X20
-	DQ07913	1	TUBO	0 6MM
-	DQ09589	1	TUBO	0 6MM
-	DQ09588	1	TUBO	0 6MM
-	DQ07911	1	TUBO	0 6MM
-	DQ09587	1	PIPE	0 6MM
-	DQ09586	1	TUBO	0 6MM

CIRCUITO HIDRAULICO - LEVANTE DO MOLINETE (-16359)
