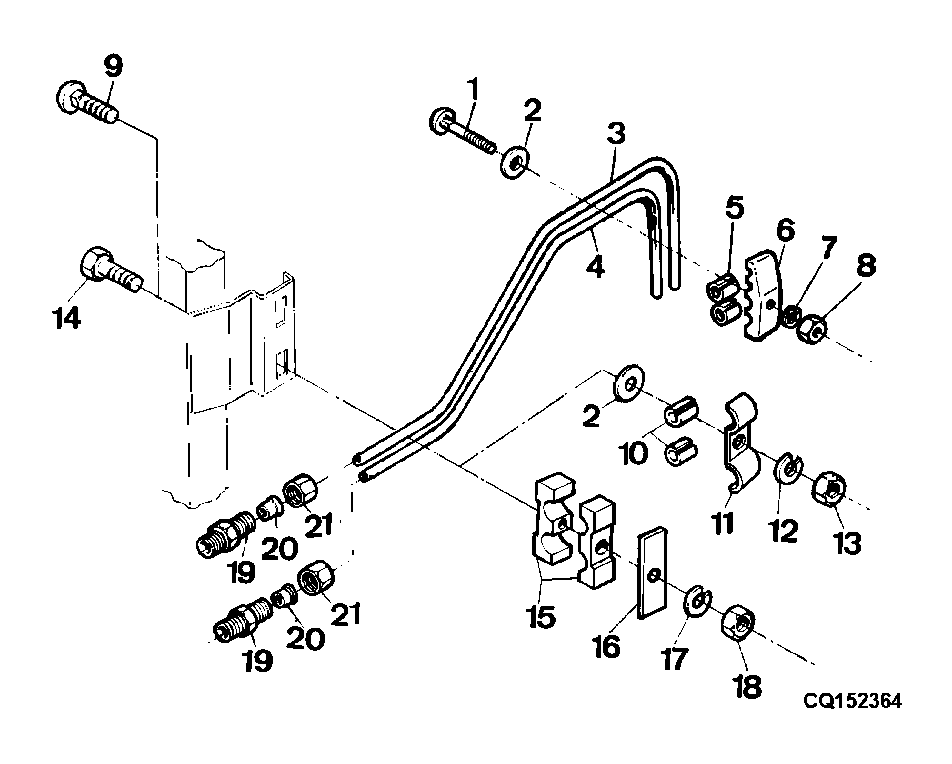

CIRCUITO HIDRAULICO - ACIONAMENTO DO MOLINETE (-16359)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7094	1	Bolt	M8X30
2	24M7040	1	Washer	11X21X2MM
3	DQ07916	1	TUBO	0 12MM
4	DQ07917	1	TUBO	0 12MM
5	CQ00420	4	Bushing	-
6	H87264	1	Clamp	-
7	12M7065	1	Lock Washer	8MM
8	14M7029	1	Nut	M8
9	03M7054	1	Bolt	M8X20
10	CQ00420	2	Bushing	-
11	H87266	1	Clamp	-
12	12M7065	1	Lock Washer	8MM
13	14M7029	1	Nut	M8
14	19M7595	1	Cap Screw	M6X50
15	DQ03962	1	Clamp	-
16	CQ03799	1	STRAP	-
17	12M7006	1	Lock Washer	6MM
18	14M7027	1	NUT	M6
19	DQ00451	2	CONEXAO	INC 21 E 22
20	S01391	1	Sleeve Fitting	-
21	S01146	1	Tube Nut	-
-	DQ08198	1	TUBO	0 12MM
-	DQ08210	1	TUBO	0 12MM
-	DQ09584	1	TUBO	0 12MM
-	DQ09585	1	TUBO	0 12MM

CIRCUITO HIDRAULICO - ACIONAMENTO DO MOLINETE (-16359)
