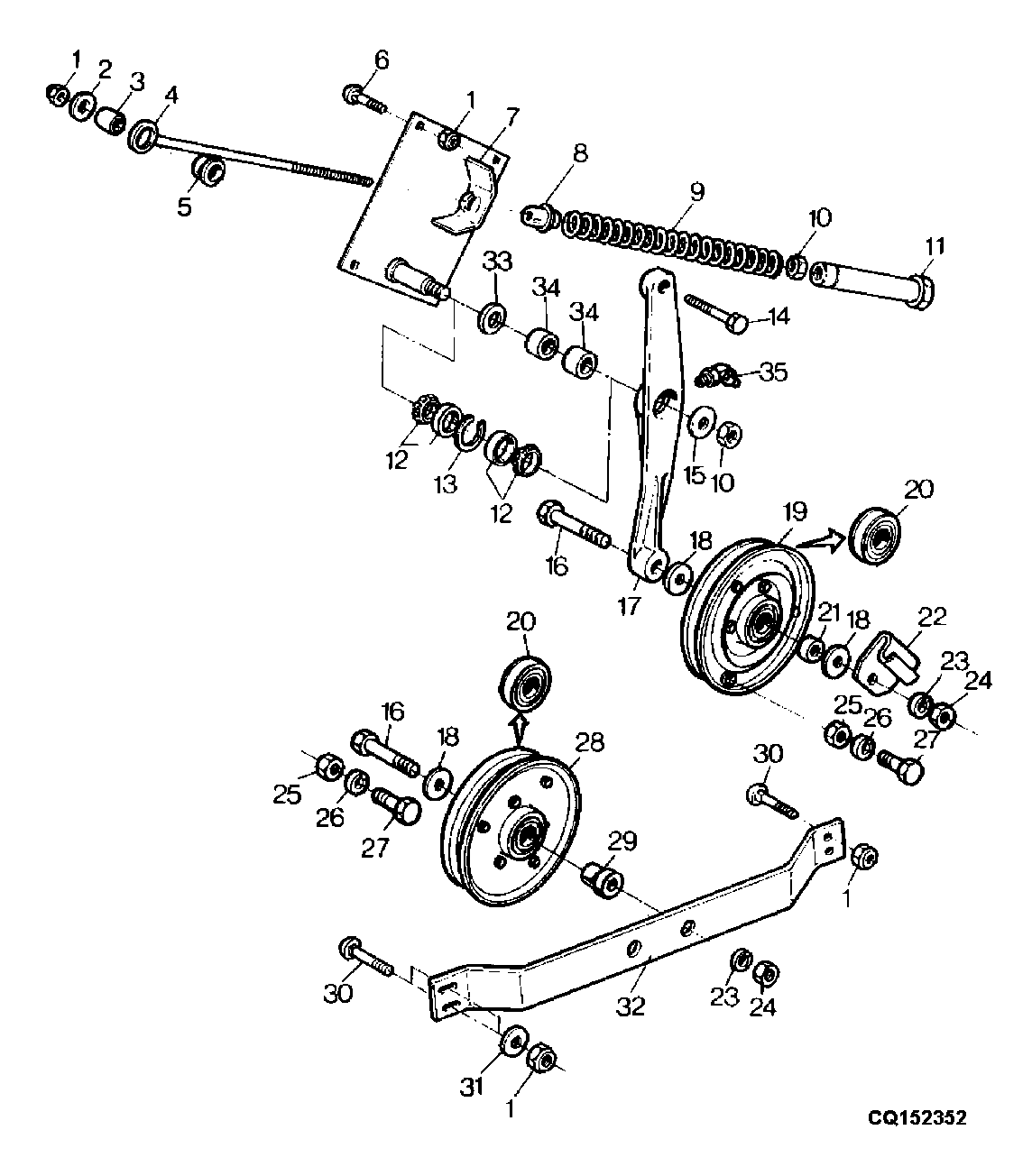

ACIONAMENTO DO MECANISMD DE CORTE - TENSOR E POLIA INTERMEDIARIA

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7167	1	Lock Nut	M10
2	24M7038	1	Washer	14X24X2,5MM
3	H87507	1	Bushing	-
4	CQ00096	1	Eyebolt	-
5	H87042	1	Bushing	-
6	03M7088	1	Bolt	M10X20
7	DQ00084	1	SUPORTE	-
8	H87213	1	Pivot	-
9	H87225	1	Compression Spring	-
10	14M7031	1	Nut	M12
11	DQ00080	1	Spacer	-
12	DQ00814	2	Bearing	-
13	CQ00076	1	Snap Ring	47X1,75MM
14	19M7183	1	Cap Screw	M10X40
15	CQ00309	1	Washer	13X46MM
16	19M7135	1	Cap Screw	M16X70
17	CQ00074	1	BRACO	-
18	24M7049	1	Washer	18X30MM
19	DQ10690	1	Pulley	INC 20, 25, 26 E 27
20	13P1015	2	Ball Bearing	-
21	S04613	1	Bushing	-
22	H91305	1	Handle	-
23	12M7069	1	Lock Washer	16MM
24	14M7142	1	Nut	M16
25	14M7027	1	NUT	M6
26	12M7006	1	Lock Washer	6MM
27	19M6614	1	Cap Screw	M6X12
28	DQ10691	1	Pulley	INC 20, 25 - 27
29	CQ10664	1	Bushing	-
30	03M7017	1	Bolt	M10X25
31	24M7040	1	Washer	11X21X2MM
32	H87367	1	SUPPORT	-
33	L18947L	1	ARRUELA LISA	20,5X32MM
35	58M5632	1	Lubrication Fitting	M6
-	CQ16700	1	Arm	-
-	DQ16694	1	Support	-
-	CQ06655	1	Washer	14X28MM

ACIONAMENTO DO MECANISMD DE CORTE - TENSOR E POLIA INTERMEDIARIA
