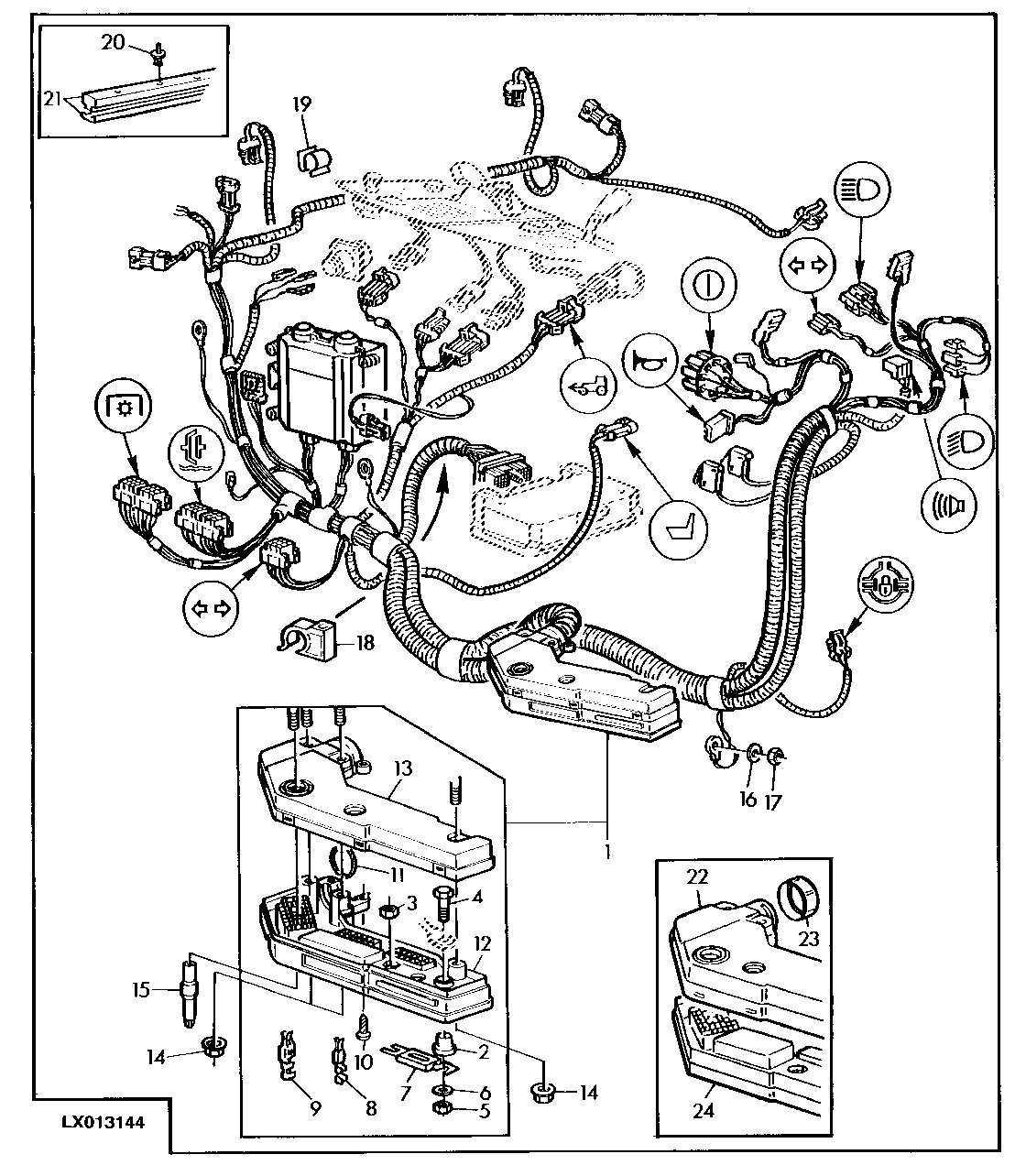

WIRING HARNESS INSTRUMENTS (2-POST ROLL GARD)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AL81045	1	Wiring Harness	(ORDER AL119745, (2) AL113788)
1	AL81045	1	Wiring Harness	(ORDER AL119745, (2) AL113788,AL118630) (SUB FOR AL79282)
2	L78890	1	Bushing	-
3	L78892	1	Nut	-
4	19M7167	1	Cap Screw	M10 X 25
5	14M7152	1	Nut	M10
6	24M7385	1	Shim	-
7	57M7357	1	Fuse	125A
8	57M7229	1	Elec. Connector Terminal	(WIRE GAUGE/CONNECTOR WIDTH) -1.0MM²/ 2.8MM
9	57M7204	1	Elec. Connector Terminal	(WIRE GAUGE/CONNECTOR WIDTH) -1.0MM²/ 6.3MM
9	57M7205	1	Elec. Connector Terminal	(WIRE GAUGE/CONNECTOR WIDTH) -2.5MM²/ 6.3MM
9	57M7206	1	Elec. Connector Terminal	(WIRE GAUGE/CONNECTOR WIDTH) -4.0MM²/ 6.3MM
9	57M7217	1	Elec. Connector Terminal	(WIRE GAUGE/CONNECTOR WIDTH) -6.0MM²/ 6.3MM
10	L102363	2	Screw	-
11	L53873	1	O-Ring	-
12	L102310	1	Case	-
13	L102312	1	Cover	-
14	14M7303	3	Flange Nut	M6
15	L79362	1	Screw	-
16	24M7055	1	Washer	8.400 X 16 X 1.600 mm
17	14M7273	1	Nut	M8, M8
18	L80320	1	Clamp	-
19	L101519	4	Clip	-
20	L39134	7	Rivet	-
21	AL80039	1	Channel	(ORDER (5) L101519)
22	L78653	1	Cover	(ORDER L102310,L102312, (2) L102363, L53873)
23	L78908	1	Cap	(ORDER L102310,L102312, (2) L102363, L53873)
24	L78652	1	Case	(ORDER L102310,L102312, (2) L102363, L53873)

WIRING HARNESS INSTRUMENTS (2-POST ROLL GARD)
