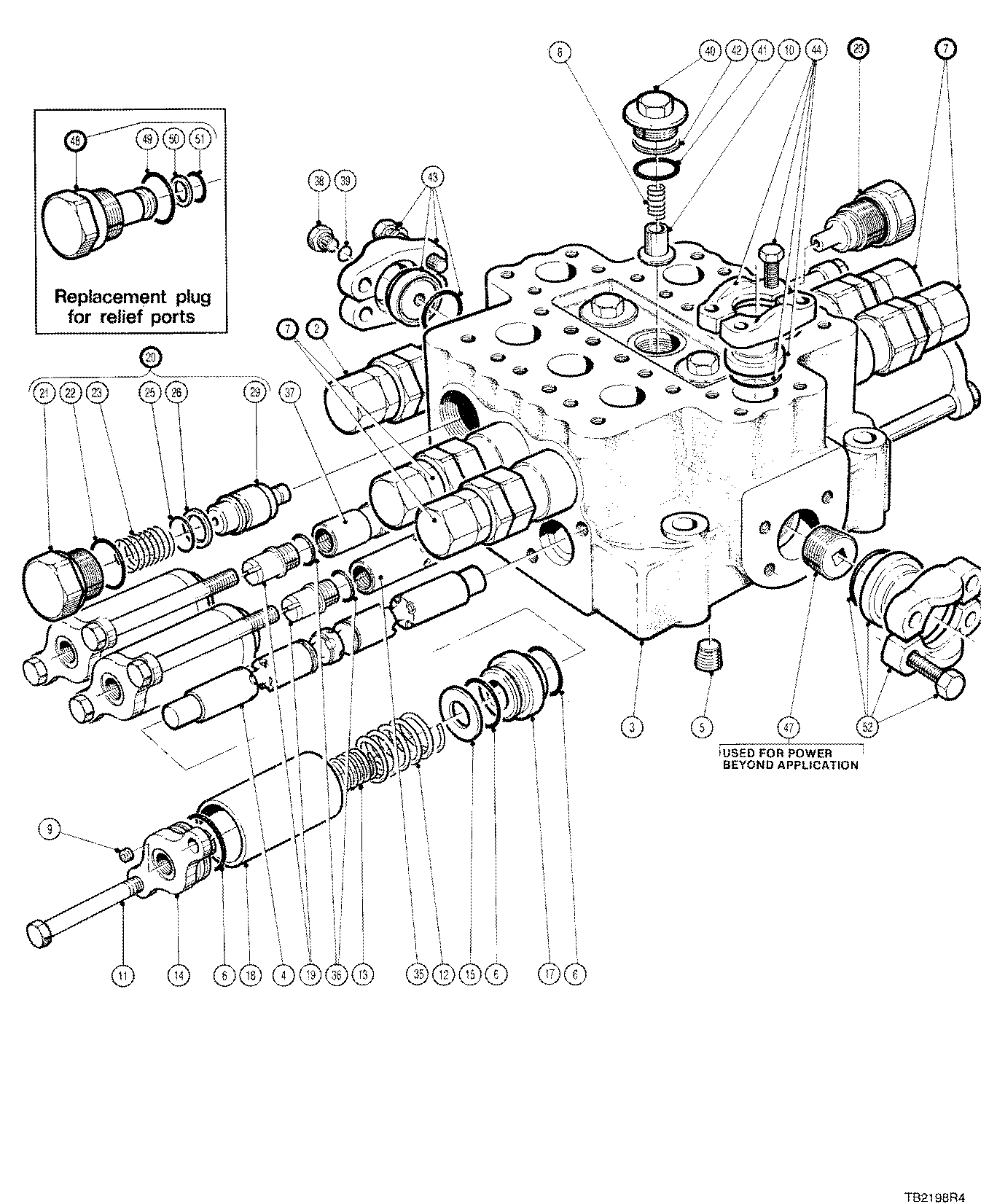

VALVE CONTROL HOIST ( 52701 - ) 2481-014/10 [2481-014/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	700592200	1	VALVE-RELIEF -	Refer to Page: FELLER BUNCHER\628 FELLER BUNCHER\628 - 618/628 (Timberjack < 2000)\VALVE - SPEED SENSE SEE VALVE MANIFOLD PILOT\VALVE RELIEF CARTRIDGE 7005922 & 8425921 ( CI9148 - ) 2482-017/10
3	-------	1	O-RING	-
4	-------	1	O-RING	-
5	790024600	2	PLUG -	-
6	811379900	18	O-RING -	-
7	842592200	4	VALVE-RELIEF -	Refer to Page: FELLER BUNCHER\628 FELLER BUNCHER\628 - 618/628 (Timberjack < 2000)\VALVE - SPEED SENSE SEE VALVE MANIFOLD PILOT\VALVE RELIEF CARTRIDGE 8425922 ( CI9148 - ) 2482-013/10
8	842659500	3	SPRING -	-
9	700569900	6	ORIFICE -	-
10	842616600	3	POPPET -	-
11	790024700	12	SCREW -	-
12	842627200	6	SPRING -	-
13	790024800	6	SPRING -	-
14	842617200	6	CAP -	-
15	790024900	6	SPACER -	-
17	790026100	6	SPACER -	-
18	842617100	6	BODY -	-
19	-------	4	O-RING	-
20	842701200	2	ANTI-VOID -	-
21	790025100	1	CAP -	-
22	842658600	1	O-RING -	-
23	842700400	1	SPRING -	-
25	842657500	1	O-RING -	-
26	842654000	1	BACK-UP RING -	-
29	790011900	1	POPPET -	-
35	-------	1	O-RING	-
36	840081200	4	O-Ring	-
37	-------	1	O-RING	-
38	810583800	1	PLUG -	-
39	810617600	1	O-RING -	-
40	842654500	1	PLUG -	-
41	811383300	1	O-RING -	-
42	811374700	1	BACK-UP RING -	-
43	790025200	1	KIT*FLANGE -	-
44	790026200	1	KIT*FLANGE -	-
47	810638200	1	PLUG -	-
48	700592000	1	PLUG -	-
49	842658600	1	O-RING -	-
50	842700000	1	BACK-UP RING -	-
51	842643500	1	O-RING -	-
52	790025300	1	KIT*FLANGE -	-
A	700592700	1	VALVE -	-

VALVE CONTROL HOIST ( 52701 - ) 2481-014/10 [2481-014/10]

Нет текстового описания
