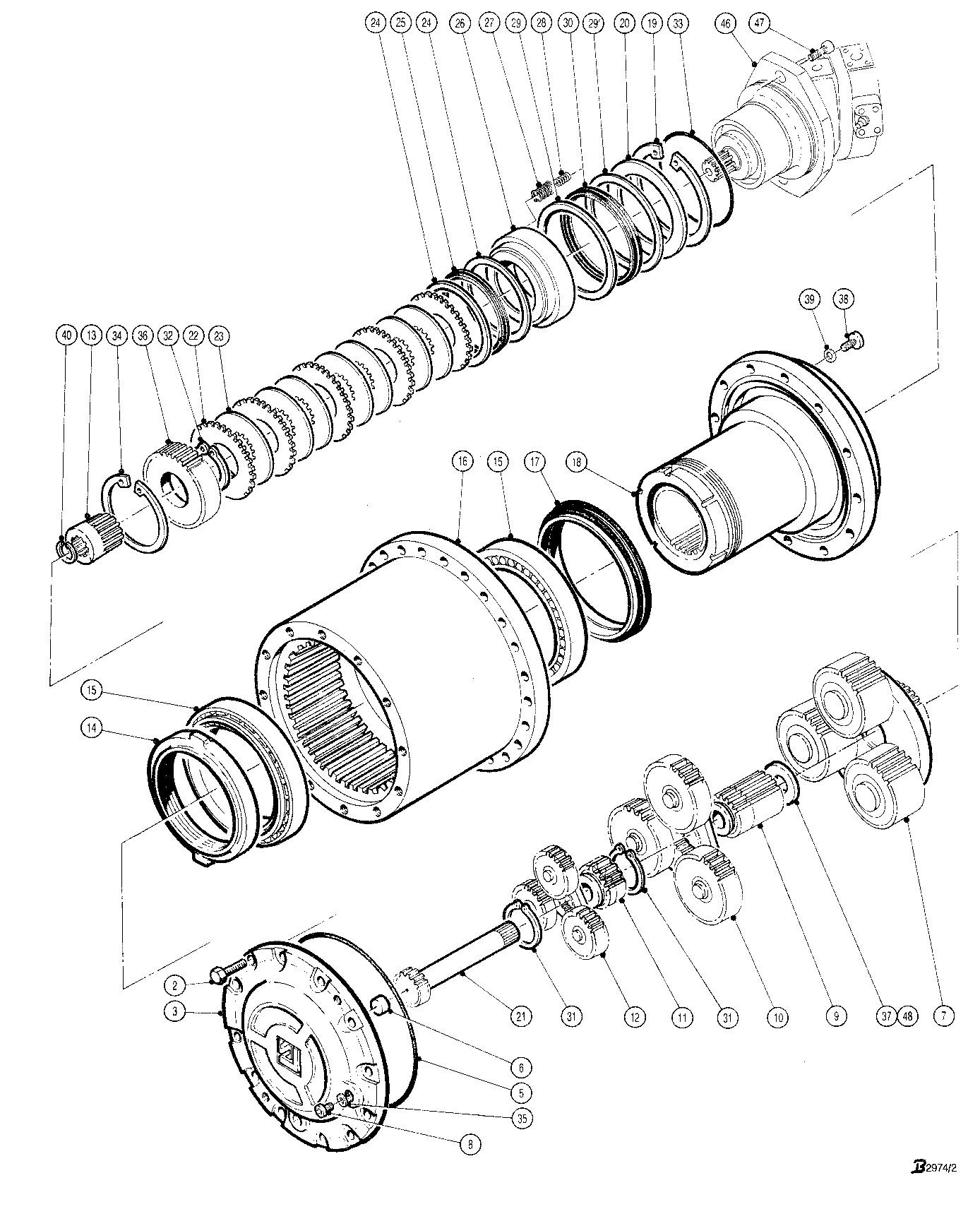

TRACK DRIVE UNIT ( CI9147 - ) 7133-010/10 [7133-010/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	810897100	12	BOLT*M12X1.75-35 -	-
3	842845500	1	COVER - RING GEAR	-
5	842681400	1	O-Ring	-
6	842738900	1	BEARING	-
7	842845200	1	CARRIER -	-
8	842681300	2	PLUG	-
9	842739200	1	SHAFT	-
10	842845100	1	CARRIER -	-
11	842739400	1	SHAFT	-
12	842739500	1	CARRIER	-
13	842739900	1	ADAPTER	-
14	842845300	1	NUT - SHAFT -	-
15	842739600	2	BEARING	-
16	842845000	1	HOUSING -	-
17	842694600	1	SEAL	-
18	842845600	1	SPINDLE -	-
19	842683100	1	RING	-
20	842683000	1	SHIM	-
21	842739700	1	SHAFT	-
22	842682300	5	DISC - OUTER	-
23	842682400	7	DISC - INNER	-
24	842682500	2	RING	-
25	842682600	1	SEAL -	-
26	842682700	1	PISTON	-
27	842678900	15	Spring	-
28	842682800	15	Spring	-
29	842682900	2	RING	-
30	842694700	1	SEAL	-
31	842739800	2	RING -	-
32	842740100	1	RING	-
33	842694500	1	O-RING -	-
34	842740200	1	RING	-
35	842683200	2	SEAL	-
36	842740300	1	RING -	-
37	842845400	1	WASHER -	-
38	842740400	2	PLUG	-
39	842740500	2	SEAL	-
40	842740600	1	RING	-
46	-------	1	O-RING	-
47	811338700	2	BOLT*M20X2.50-45 -	-
48	700614400	1	GLUE - FOR ENDS OF SEAL	-
A	700590500	1	GEARBOX	-
B	700590400	2	GEARBOX - INCL. ITEMS 2-41	-

TRACK DRIVE UNIT ( CI9147 - ) 7133-010/10 [7133-010/10]
