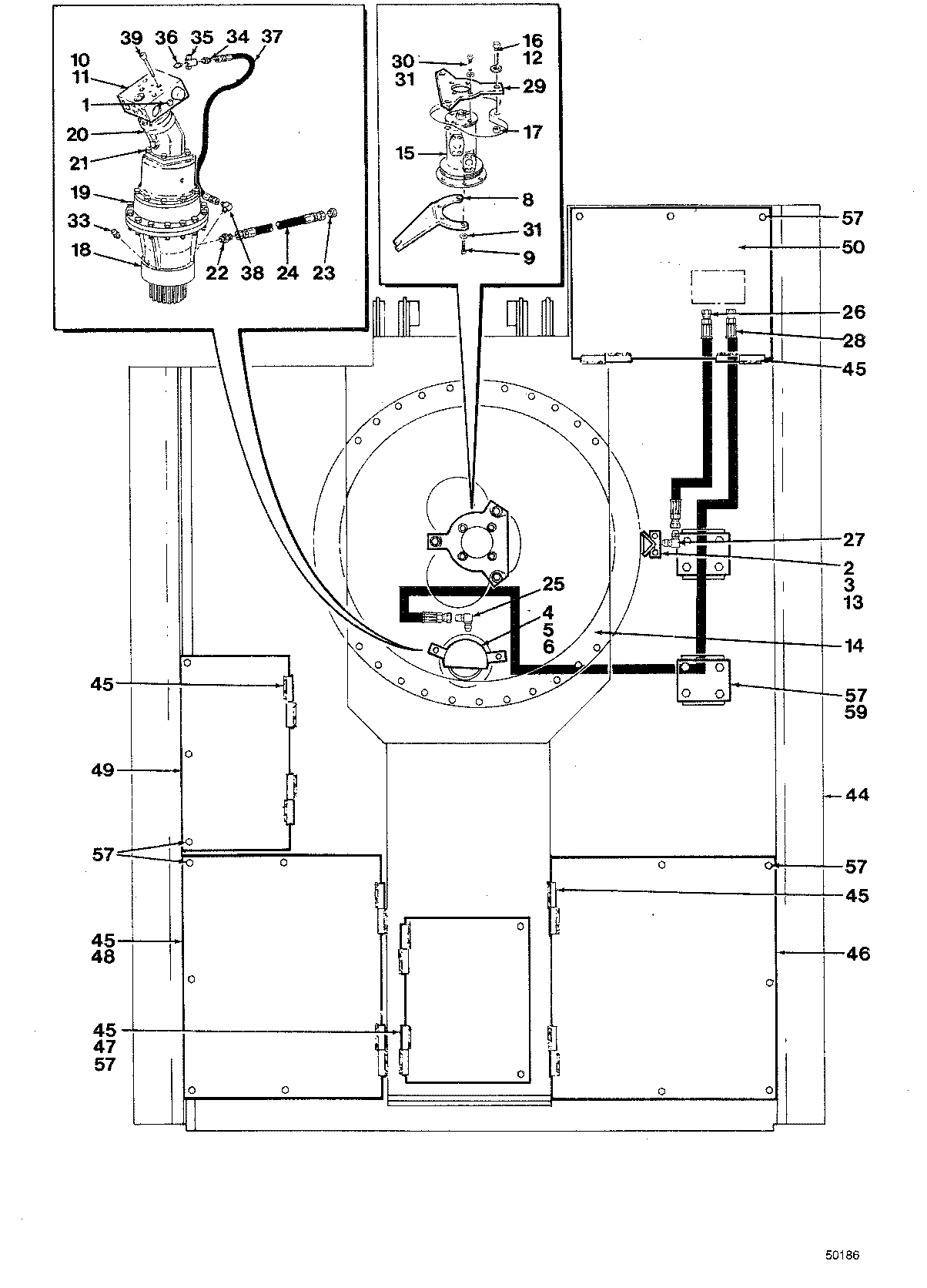

SWING DRIVE SYSTEM ( CB9399 - ) 6212-010/12 [6212-010/12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	810583800	2	PLUG -	-
2	700240800	1	BRACKET -	-
3	810087500	2	HEX NUT 3/8-16 UNC	-
4	700075300	1	Grease Cup	-
5	810082200	2	BOLT*1/2-13UNCX1-1/4	-
6	810011600	2	WASHER*1/2	-
8	701276000	1	BRACKET -	-
9	810965500	5	BOLT*M10X1.50-30 -	-
10	-------	1	O-RING	-
11	811495100	2	O-RING -	-
12	810002100	3	WASHER*3/4	-
13	810309800	2	FLAT WASHER 3/8 - HARDENED	-
14	-------	1	O-RING	-
15	-------	1	O-RING	-
16	810084800	3	BOLT3/4-10UNC3 -	-
17	810044600	3	LOCKNUT*3/4-10UNC	-
18	-------	1	O-RING	-
19	810083900	16	BOLT5/8-11UNC3 -	-
20	-------	1	O-RING	-
21	810082300	4	BOLT*1/2-13UNCX1-1/2	-
22	810224800	1	CONNECTOR -	-
23	810322100	1	PLUG -	-
24	810891000	1	HOSE-HYD*0.5X60	-
25	810273500	1	Elbow Fitting	-
26	811413300	1	HOSE-HYD*0.25X100 -	-
27	810273400	1	Elbow Fitting	-
28	811411000	1	HOSE-HYD*0.25X44 -	-
29	701271700	1	PLATE -	-
30	842153500	4	BOLT*M10X1.50-40 -	-
31	810309900	9	Washer	-
33	810783000	1	BREATHER	-
34	810280700	1	FITT*1/8NPTFX7/16-20 -	-
35	700243500	1	BRACKET -	-
36	810000100	1	GREASE FITTING.N610	-
37	811410700	1	HOSE-HYD*0.25X41 -	-
38	810301600	1	ELBOW 45 DEG.	-
39	810665200	4	BOLT3/8-16UNC3-1/2	-
44	700360100	1	FRAME -	-
45	700349500	10	HINGE -	-
46	700922300	1	COVER -	-
47	700912500	1	COVER -	-
48	700922400	1	COVER -	-
49	700916400	1	COVER -	-
50	700929200	1	PLATE -	-
57	810080100	30	HEX HEAD BOLT 3/8-16 UNC X 1	-
59	700744200	2	COVER -	-

SWING DRIVE SYSTEM ( CB9399 - ) 6212-010/12 [6212-010/12]
