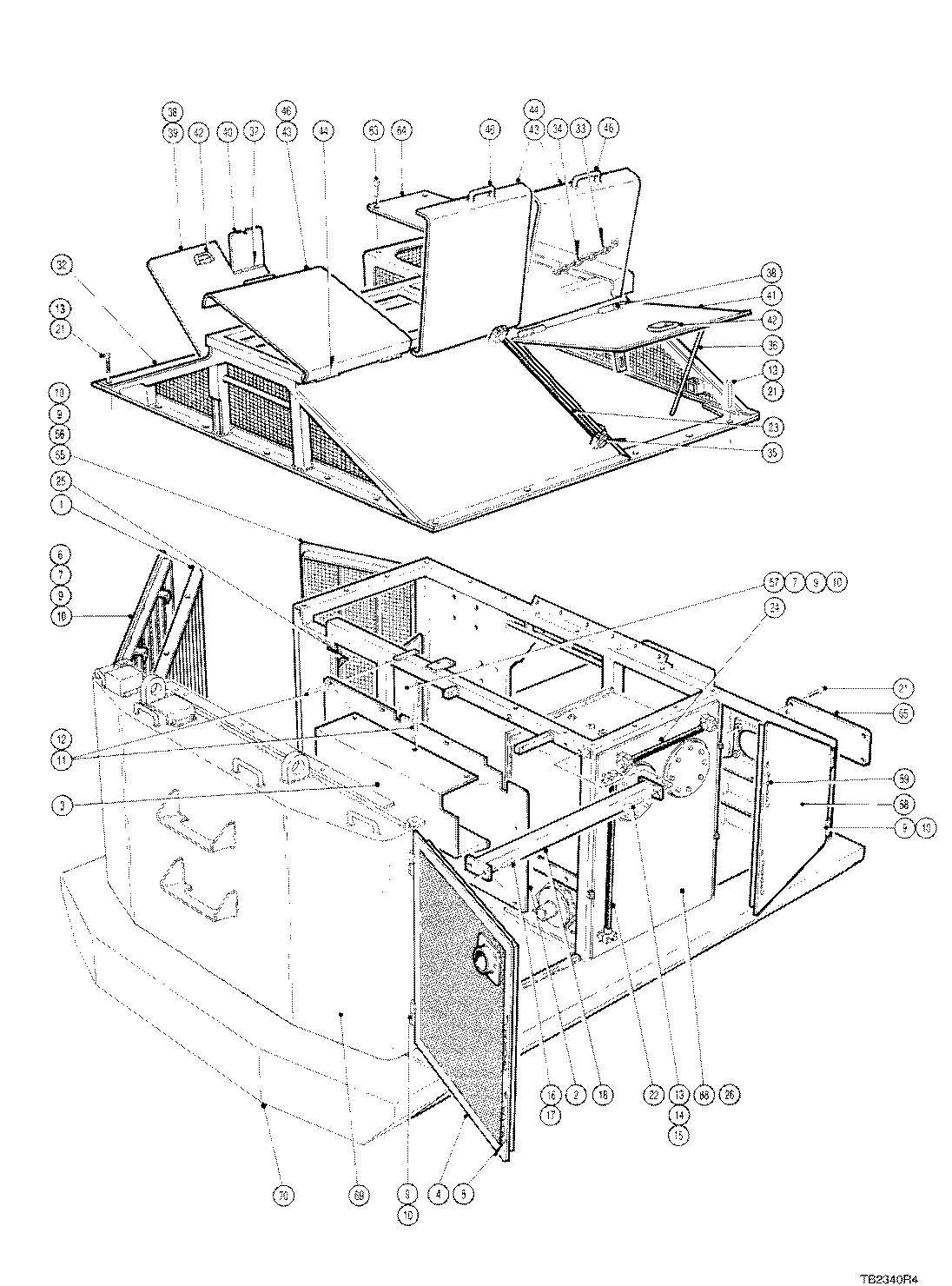

REMOVABLE PANELS ( CE9830 - ) 6320-011/10 [6320-011/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700458500	1	SCREEN -	-
2	700746500	1	FIREWALL - UP TO S/N CM9158	-
3	700458600	1	SHIELD - UP TO S/N CM9158	-
4	700746100	1	DOOR - UP TO S/N CM9158	-
5	700507300	2	HOOK -	-
6	700747600	1	DOOR -	-
7	700507300	2	HOOK -	-
9	700091300	10	PIN -	-
10	700091200	20	TUBE -	-
11	810309800	13	FLAT WASHER 3/8 - HARDENED	-
12	840799300	13	BOLT*3/8-16UNCX3/4	-
13	810011600	23	WASHER*1/2	-
14	810669400	2	LOCKNUT*1/2-13UNC	-
15	810083000	2	HEX HEAD BOLT 1/2-13 UNC X 3-1/2	-
16	810002400	2	LOCKWASHER*1/2	-
17	810082100	2	BOLT*1/2-13UNCX1	-
18	700746700	1	TUBE -	-
21	810082200	25	BOLT*1/2-13UNCX1-1/4	-
22	700426000	1	HOSE -	-
23	700001200	2	HOSE -	-
24	700744800	1	HOSE - UP TO S/N CM9194	-
25	811663100	1	FOAM - (60`` LG.) STATE LENGTH	-
26	-------	1	O-RING	-
32	700746000	1	ROOF -	-
33	700852200	6	CHAIN - 10`` LG.-STATE LENGTH	-
34	700642000	3	LINK -	-
35	700046600	4	CLAMP -	-
36	700913200	1	BAR -	-
37	700294400	1	HINGE -	-
38	700349500	4	HINGE -	-
39	701064200	1	DOOR -	-
40	700936000	1	DOOR -	-
41	701064300	1	DOOR -	-
42	700968200	2	HANDLE -	-
43	700349300	3	DOOR -	-
44	700349600	6	HINGE -	-
46	700525100	3	HANDLE -	-
55	700934300	1	DOOR -	-
56	700507300	1	HOOK -	-
57	700911500	1	DOOR -	-
58	700934200	1	DOOR -	-
59	700507300	2	HOOK -	-
63	810868600	4	BOLT*1/2-13UNCX3/4 -	-
64	700361900	1	COVER -	-
65	700247600	1	COVER -	-
68	-------	1	O-RING	-
69	-------	1	O-RING	-
70	-------	1	O-RING	-
-	701201300	1	FIREWALL - FROM S/N CM9159	-
-	701201500	1	SHIELD - FROM S/N CM9159	-
-	700001200	1	HOSE -	-
-	701212600	1	DOOR - FROM S/N CM9159	-

REMOVABLE PANELS ( CE9830 - ) 6320-011/10 [6320-011/10]
