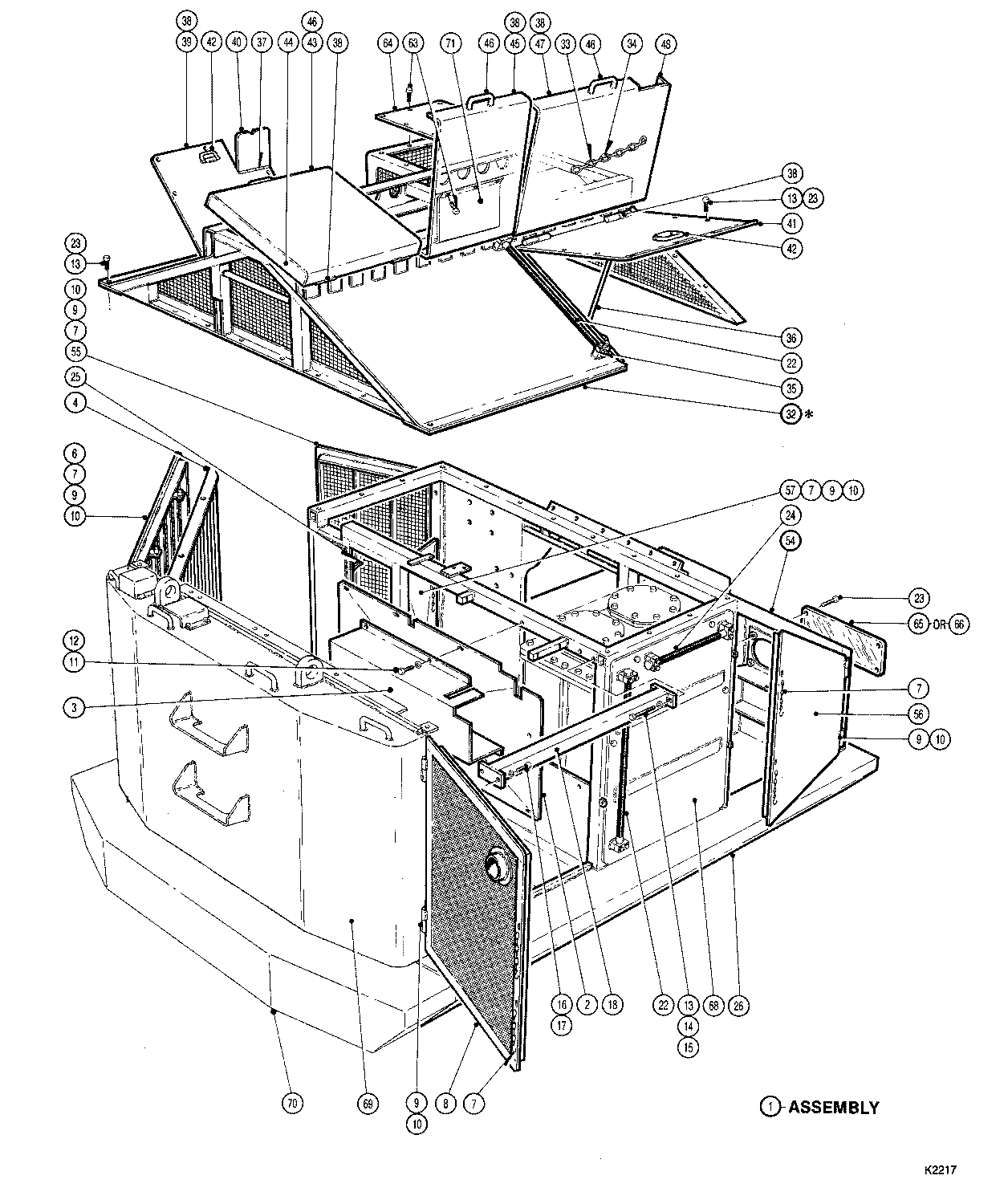

REMOVABLE PANELS ( 52701 - ) 6320-019/10 [6320-019/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700746400	1	ENCLOSURE	-
2	700746500	1	FIREWALL - UP TO S/N CM9158	-
3	700458600	1	SHIELD - UP TO S/N CM9158	-
4	700458500	1	SCREEN -	-
6	700747600	1	DOOR -	-
7	700507300	9	HOOK -	-
8	700746100	1	DOOR - UP TO S/N CM9158	-
9	700091300	10	PIN -	-
10	700091200	20	TUBE -	-
11	810309800	10	FLAT WASHER 3/8 - HARDENED	-
12	840799300	10	BOLT*3/8-16UNCX3/4	-
13	810011600	23	WASHER*1/2	-
14	810669400	2	LOCKNUT*1/2-13UNC	-
15	810083000	2	HEX HEAD BOLT 1/2-13 UNC X 3-1/2	-
16	810002400	2	LOCKWASHER*1/2	-
17	810082100	2	BOLT*1/2-13UNCX1	-
18	700746700	1	TUBE -	-
22	700426000	3	HOSE -	-
23	810082200	25	BOLT*1/2-13UNCX1-1/4	-
24	700744800	1	HOSE - UP TO S/N CM9194	-
25	811663100	1	FOAM - (60`` LG.) STATE LENGTH	-
26	-------	1	O-RING	-
32	-------	1	O-RING	-
33	700852200	1	CHAIN - 10`` LG.-STATE LENGTH	-
34	700642000	3	LINK -	-
35	700046600	4	CLAMP -	-
36	700913200	1	BAR -	-
37	-------	1	O-RING	-
38	700412600	10	HINGE	-
39	-------	1	O-RING	-
40	-------	1	O-RING	-
41	-------	1	O-RING	-
42	700968200	2	HANDLE -	-
43	700518900	1	DOOR	-
44	700516600	1	PLATE	-
45	-------	1	O-RING	-
46	700525100	3	HANDLE -	-
47	-------	1	O-RING	-
48	-------	1	O-RING	-
54	700360000	1	ENCLOSURE - INCL. 6 10, & 2 OF 7	-
55	700934300	1	DOOR -	-
56	700934200	1	DOOR -	-
57	700911500	1	DOOR -	-
63	811225400	14	BOLT*3/8-16UNC-1/2	-
64	-------	1	O-RING	-
65	700247600	1	COVER -	-
66	-------	1	O-RING	-
68	-------	1	O-RING	-
69	-------	1	O-RING	-
70	-------	1	O-RING	-
71	-------	1	O-RING	-
-	-	1	Part 52	-
-	-	1	Part 53	-
-	-	1	Part 54	-
