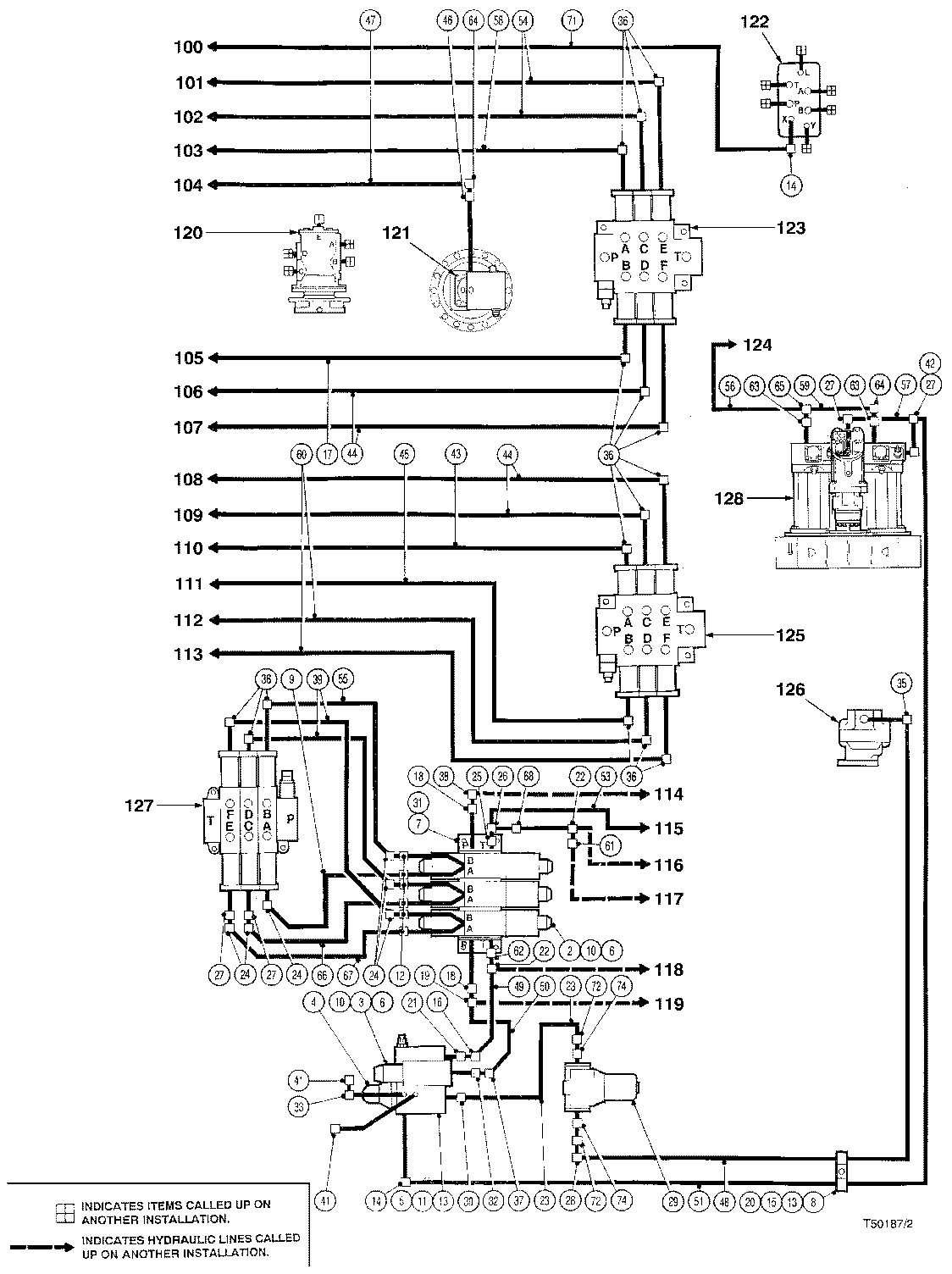

HYDRAULIC SYSTEM UPPER FRAME PILOT LINES ( CB9399 - ) 2000-183/13 [2000-183/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	-------	3	O-RING	-
3	-------	1	O-RING	-
4	-------	1	O-RING	-
5	-------	1	O-RING	-
6	811936400	16	SPACER -	-
7	810101900	4	BOLT*5/16-18UNCX3/4	-
8	810087500	1	HEX NUT 3/8-16 UNC	-
9	810618900	1	Hydraulic Hose	-
10	811350800	12	BOLT #10-24UNCX2 -	-
11	810880200	2	BOLT*3/8-16UNCX3-3/4	-
12	811539200	6	ADAPTOR -	-
13	810309800	3	FLAT WASHER 3/8 - HARDENED	-
14	810057600	2	ELBOW-90 DEG. -	-
15	810533500	1	CLAMP*1	-
16	810466600	1	FITTING-45 DEG.	-
17	811414100	1	HOSE-HYD*0.25X124	-
18	810568500	2	FITTING -	-
19	811020000	1	Tee Fitting	-
20	810785600	1	CLAMP*1/2 -	-
21	810070000	2	FITTING 1/2 MJIC 1/2	-
22	810579400	2	TEE-JIC/JIC/JIC -	-
23	700464200	1	TUBE -	-
24	810609500	6	ELBOW 45 DEG. -	-
25	810277000	1	FITTING 3/4 MJIC 5/8	-
26	810399500	1	TEE -	-
27	810862800	5	ADAPTER -	-
28	810433800	1	ELBOW-90 DEG.	-
29	-------	1	O-RING	-
30	810328700	1	FITTING .375/.75-16 -	-
31	700600900	1	BLOCK -	-
32	810789500	1	FITTING*JIC/O-RING	-
33	810420700	1	ELBOW-90 DEG. -	-
35	810292900	1	ELBOW-90 DEG. -	-
36	810917500	15	Elbow Fitting	-
37	811675600	1	ELBOW-45 DEG.	-
38	810335500	1	ELBOW-90 DEG. -	-
39	810871700	2	Hydraulic Hose	-
41	700578000	2	COUPLER-TEST -	-
42	810952800	1	TEE	-
43	811052300	1	HOSE-HYD*0.25X120 -	-
44	811414300	4	HOSE-HYD*0.25X128 -	-
45	811413600	1	Hydraulic Hose	-
46	811329600	1	Adapter Fitting	-
47	811412300	1	HOSE-HYD*0.25X75 -	-
48	811421300	1	HOSE-HYD*0.5X120 -	-
49	811431300	1	HOSE-HYD*0.5X17 -	-
50	811512200	1	HOSE-HYD*0.38X15 -	-
51	811015100	1	Hydraulic Hose	-
53	811433700	1	HOSE-HYD*0.75X71 -	-
54	811414800	2	Hydraulic Hose	-
55	811330400	1	Hydraulic Hose	-
56	811430200	1	HOSE-HYD*0.25X90	-
57	811409700	1	HOSE-HYD*0.25X24 -	-
58	811414700	1	HOSE-HYD*0.25X140 -	-
59	811409100	1	HOSE-HYD*0.25X17 -	-
60	811413800	2	Hydraulic Hose	-
61	810721500	1	FITTING	-
62	810155500	1	FITTING -	-
63	810334300	2	ADAPTER	-
64	810640100	2	ELBOW-90 DEG. -	-
65	810915700	1	TEE -	-
66	811409200	1	HOSE-HYD*0.25X18 -	-
67	810839700	1	HOSE-HYD*0.25X20	-
68	810471600	1	FITTING MJIC/FJIC -	-
71	811430300	1	HOSE-HYD*0.25X98 -	-
72	810328400	2	ADAPTER -	-
74	840287000	2	O-RING	-
100	-------	1	O-RING	-
101	-------	1	O-RING	-
102	-------	1	O-RING	-
103	-------	1	O-RING	-
104	-------	1	O-RING	-
105	-------	1	O-RING	-
106	-------	1	O-RING	-
107	-------	1	O-RING	-
108	-------	1	O-RING	-
109	-------	1	O-RING	-
110	-------	1	O-RING	-
111	-------	1	O-RING	-
112	-------	1	O-RING	-
113	-------	1	O-RING	-
114	-------	1	O-RING	-
115	-------	1	O-RING	-
116	-------	1	O-RING	-
117	-------	1	O-RING	-
118	-------	1	O-RING	-
119	-------	1	O-RING	-
120	-------	1	O-RING	-
121	-------	1	O-RING	-
122	-------	1	O-RING	-
123	-------	1	O-RING	-
124	-------	1	O-RING	-
125	-------	1	O-RING	-
126	-------	1	O-RING	-
127	-------	1	O-RING	-
128	-------	1	O-RING	-
-	811446800	1	O-RING -	-

HYDRAULIC SYSTEM UPPER FRAME PILOT LINES ( CB9399 - ) 2000-183/13 [2000-183/13]
