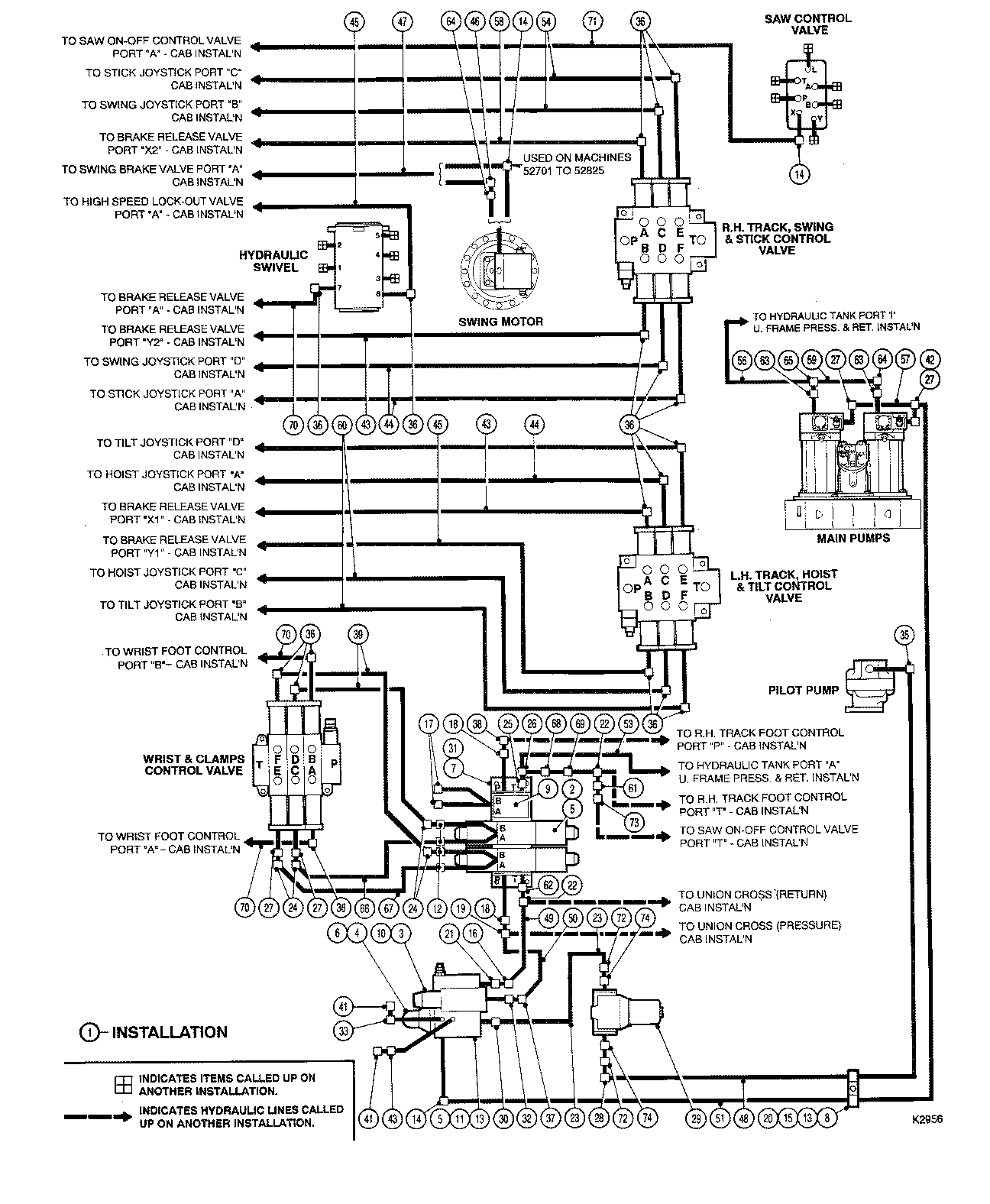

HYDRAULIC SYSTEM UPPER FRAME PILOT LINES ( 52815 - ) 2000-346/10 [2000-346/10]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700630900	1	PILOT LINE - HYDRAULIC SYSTEM	-
2	-------	2	O-RING	-
3	-------	1	O-RING	-
4	-------	1	O-RING	-
5	-------	1	O-RING	-
6	700873500	1	Orifice	-
7	810101900	4	BOLT*5/16-18UNCX3/4	-
8	810087500	1	HEX NUT 3/8-16 UNC	-
9	-------	1	O-RING	-
10	811350800	12	BOLT #10-24UNCX2 -	-
11	810081000	2	HEX HEAD BOLT 3/8-16 UNC X 3-1/2	-
12	811439300	4	ADAPTER	-
13	810309800	3	FLAT WASHER 3/8 - HARDENED	-
14	810057600	3	ELBOW-90 DEG. -	-
15	810533500	1	CLAMP*1	-
16	810789500	1	FITTING*JIC/O-RING	-
17	810112600	2	PLUG	-
18	810568500	2	FITTING -	-
19	811020000	1	Tee Fitting	-
20	700578700	1	CLAMP*1/2	-
21	810070000	2	FITTING 1/2 MJIC 1/2	-
22	810579400	1	TEE-JIC/JIC/JIC -	-
23	700464200	1	TUBE -	-
24	810609500	4	ELBOW 45 DEG. -	-
25	810277000	1	FITTING 3/4 MJIC 5/8	-
26	810399500	1	TEE -	-
27	810887400	4	FITTING -	-
28	810433800	1	ELBOW-90 DEG.	-
29	-------	1	O-RING	-
30	810328700	1	FITTING .375/.75-16 -	-
31	700600900	1	BLOCK -	-
32	810789500	1	FITTING*JIC/O-RING	-
33	810920200	1	ELBOW-90 DEG. -	-
34	810080100	6	HEX HEAD BOLT 3/8-16 UNC X 1	-
35	810292900	1	ELBOW-90 DEG. -	-
36	810917500	18	Elbow Fitting	-
37	231537000	1	ELBOW - 45 DEG	-
38	810335500	1	ELBOW-90 DEG. -	-
39	810871700	2	Hydraulic Hose	-
40	810120000	1	FITTING*NPTF 0.25-18 -	-
41	700577900	2	COUPLER-TEST - UP TO CB9313	-
42	810952800	1	TEE	-
43	811052300	2	HOSE-HYD*0.25X120 -	-
44	811414300	4	HOSE-HYD*0.25X128 -	-
45	811413600	2	Hydraulic Hose	-
46	700577200	1	FITTING	-
47	811412300	1	HOSE-HYD*0.25X75 -	-
48	811421300	1	HOSE-HYD*0.5X120 -	-
49	811431300	1	HOSE-HYD*0.5X17 -	-
50	811512200	1	HOSE-HYD*0.38X15 -	-
51	811015100	1	Hydraulic Hose	-
53	811433700	1	HOSE-HYD*0.75X71 -	-
54	811414800	2	Hydraulic Hose	-
56	811430200	1	HOSE-HYD*0.25X90	-
57	811409700	1	HOSE-HYD*0.25X24 -	-
58	811414600	1	Hydraulic Hose	-
59	811409100	1	HOSE-HYD*0.25X17 -	-
60	811413800	2	Hydraulic Hose	-
61	810721500	1	FITTING	-
62	810155500	1	FITTING -	-
63	811379100	2	ADAPTER	-
64	810640100	2	ELBOW-90 DEG. -	-
65	810915700	1	TEE -	-
66	811409200	1	HOSE-HYD*0.25X18 -	-
67	810839700	1	HOSE-HYD*0.25X20	-
68	810471600	1	FITTING MJIC/FJIC -	-
69	810616400	1	LOCKNUT	-
70	811413000	3	HOSE-HYD*0.25X94 -	-
71	811430300	1	HOSE-HYD*0.25X98 -	-
72	810328400	2	ADAPTER -	-
73	810225000	1	NUT	-
74	840287000	2	O-RING	-

HYDRAULIC SYSTEM UPPER FRAME PILOT LINES ( 52815 - ) 2000-346/10 [2000-346/10]
