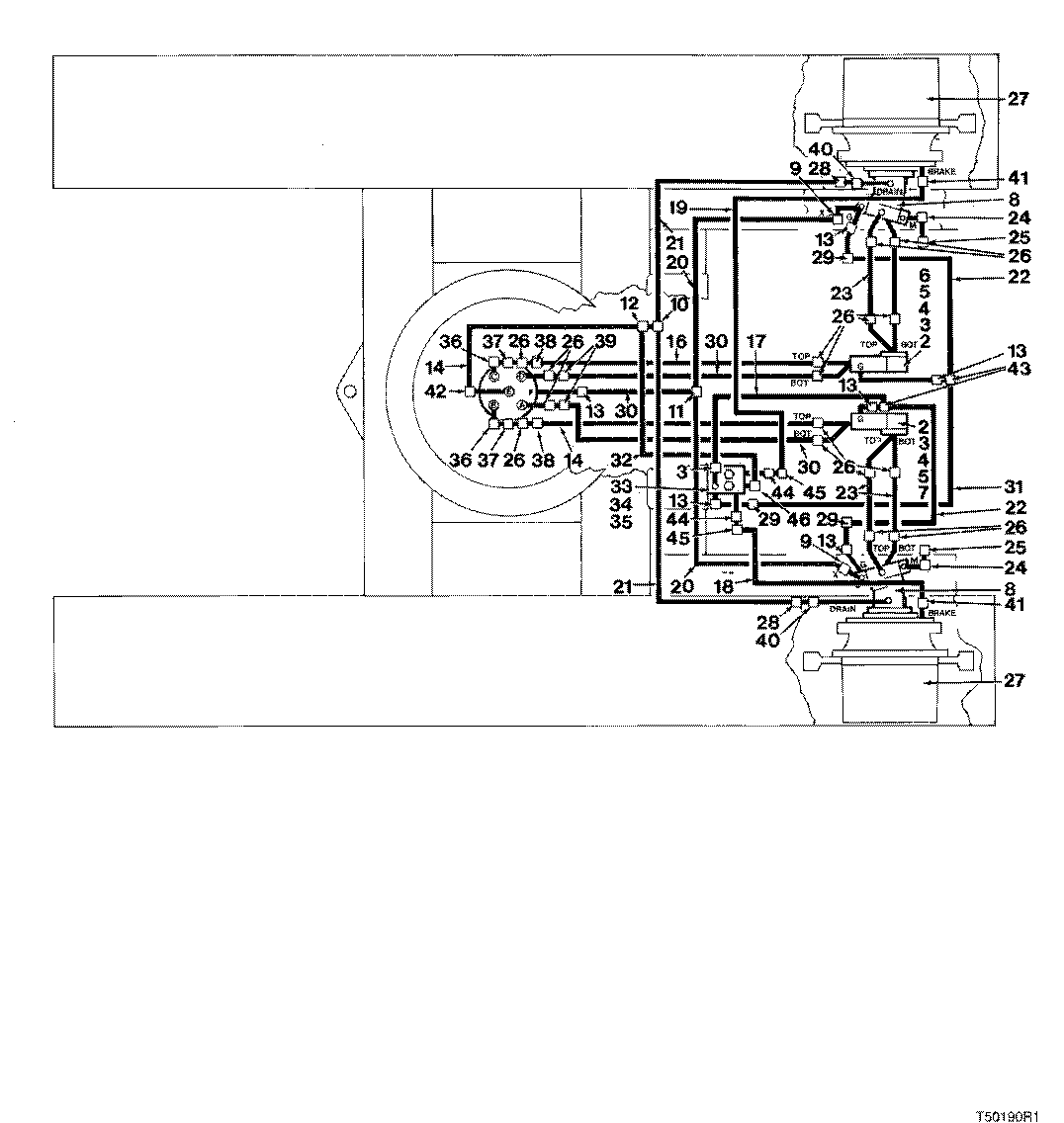

HYDRAULIC SYSTEM LOWER FRAME ( CB9399 - ) 2000-185/12 [2000-185/12]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	700306400	2	BRACKET -	-
3	810082300	4	BOLT*1/2-13UNCX1-1/2	-
4	810002400	4	LOCKWASHER*1/2	-
5	811334400	8	BOLT*M14X2.00X90 -	-
6	-------	1	O-RING	-
7	-------	1	O-RING	-
8	-------	2	O-RING	-
9	810280500	3	ELBOW-90 DEG. -	-
10	810292300	1	TEE	-
11	810952600	1	TEE	-
12	810579400	1	TEE-JIC/JIC/JIC -	-
13	810328600	7	FITTING 3/8 MJIC 3/8	-
14	811779500	1	HOSE-HYD*0.5X35 -	-
15	811869400	1	HOSE-HYD*.38 X 35`` -	-
16	811856800	2	HOSE-HYD* 1.00 X 32`` -	-
17	810864500	1	HOSE-HYD*0.38X20 -	-
18	811100000	1	HOSE-HYD*0.25X68	-
19	811430300	1	HOSE-HYD*0.25X98 -	-
20	811312800	2	HOSE-HYD*0.38X64 -	-
21	811924600	2	HOSE-HYD*1.250X124	-
22	811923800	2	HOSE-HYD*0.5X89	-
23	811923400	4	HOSE -	-
24	810917500	2	Elbow Fitting	-
25	810626000	2	CAP -	-
26	700620700	16	FLANGE KIT -	-
27	-------	2	O-RING	-
28	810433800	2	ELBOW-90 DEG.	-
29	810335500	3	ELBOW-90 DEG. -	-
30	811869900	2	HOSE-HYD*1.00 X 28 -	-
31	811706400	1	HOSE-HYD*0.38X20 -	-
32	811820500	1	HOSE-HYD*0.50X22 -	-
33	-------	1	O-RING	-
34	810880200	2	BOLT*3/8-16UNCX3-3/4	-
35	811450600	2	LOCKNUT*.375-16UNC -	-
36	811064700	2	O-RING -	-
37	701303600	2	SPACER -	-
38	811118000	8	BOLT*M12X1.75-90 -	-
39	811058300	8	BOLT*M12X1.75-40 -	-
40	811594100	2	Adapter Fitting	-
41	811329600	2	Adapter Fitting	-
42	810490900	1	FITTING 1/2 MJIC 3/4 -	-
43	811020000	2	Tee Fitting	-
44	811539200	2	ADAPTOR -	-
45	810640100	2	ELBOW-90 DEG. -	-
46	810070000	1	FITTING 1/2 MJIC 1/2	-

HYDRAULIC SYSTEM LOWER FRAME ( CB9399 - ) 2000-185/12 [2000-185/12]

Нет текстового описания
