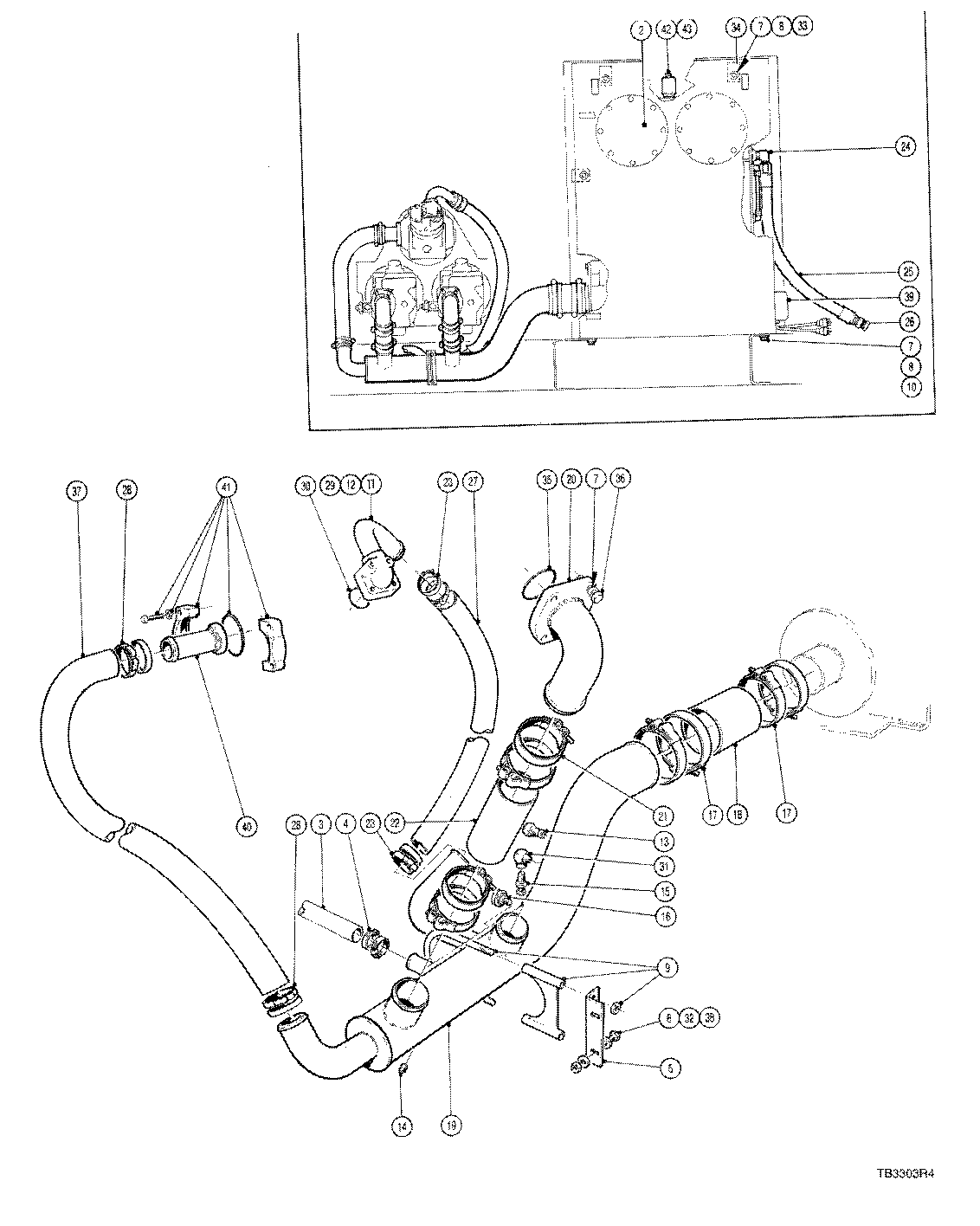

HYDRAULIC SYSTEM HYD. TANK SUCTION ( 52888 - ) 2050-011/10 [2050-011/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
2	-------	1	O-RING	-
3	700355900	1	HOSE -	-
4	810949200	4	Clamp	-
5	700354100	1	BRACKET -	-
6	810080300	4	BOLT*3/8-16UNCX1-1/2	-
7	810011600	16	WASHER*1/2	-
8	810669400	6	LOCKNUT*1/2-13UNC	-
9	810367400	1	Clamp	-
10	810082200	6	BOLT*1/2-13UNCX1-1/4	-
11	810080200	2	BOLT*3/8-16UNCX1-1/4	-
12	810080600	2	BOLT*3/8-16UNCX2-1/4 -	-
13	-------	1	O-RING	-
14	810010700	1	PLUG	-
15	-------	1	O-RING	-
16	-------	1	O-RING	-
17	810800400	4	CLAMP	-
18	700356500	1	HOSE -	-
19	700354600	1	TUBE -	-
20	700455500	2	TUBE -	-
21	700580300	8	CLAMP -	-
22	700356400	2	HOSE -	-
23	700580400	4	CLAMP -	-
24	810236500	1	ELBOW, 90 DEG	-
25	810575800	1	HOSE-HYD*1.00X37 -	-
26	810631500	1	PLUG	-
27	700356100	1	HOSE - 40`` LG	-
28	700580500	4	CLAMP -	-
29	701439600	1	ELBOW -	-
30	810574200	1	O-RING	-
31	810420700	1	ELBOW-90 DEG. -	-
32	810309800	4	FLAT WASHER 3/8 - HARDENED	-
33	810379500	4	BOLT*1/2-13UNCX4	-
34	700333300	4	ANGLE -	-
35	810962100	2	O-RING -	-
36	810082300	8	BOLT*1/2-13UNCX1-1/2	-
37	700827300	1	HOSE - 30`` LG	-
38	810087500	2	HEX NUT 3/8-16 UNC	-
39	-------	1	O-RING	-
40	700333000	1	TUBE -	-
41	700332400	1	FLANGE KIT -	-
42	700613100	1	Spool Valve	-
43	700613300	1	ELEMENT -	-

HYDRAULIC SYSTEM HYD. TANK SUCTION ( 52888 - ) 2050-011/10 [2050-011/10]
