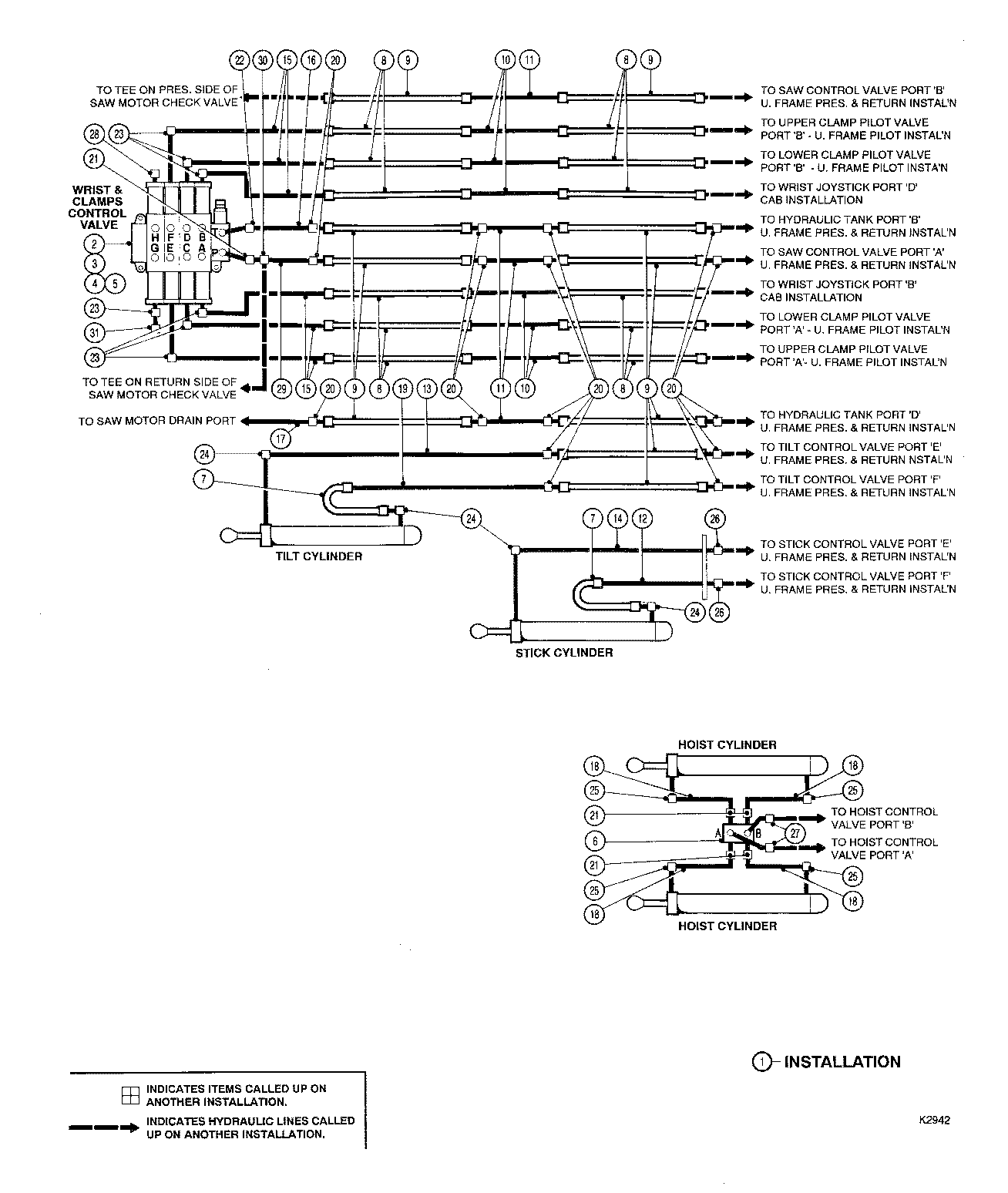

HYDRAULIC SYSTEM BOOM W/BOOM MOUNTED CLAMP VALVE ( 52701 - ) 2000-340/10 [2000-340/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	700891700	1	BOOM HYD.INSTL	-
2	810011600	3	WASHER*1/2	-
3	810002400	3	LOCKWASHER*1/2	-
4	810084200	3	BOLT*3/4-10UNCX1-1/2	-
5	-------	1	O-RING	-
6	700712400	1	MANIFOLD -	-
7	700041600	2	TUBE	-
8	700556000	14	TUBE	-
9	700553900	10	TUBE	-
10	811418900	7	HOSE-HYD*0.38X79	-
11	-------	4	O-RING	-
12	811419600	1	HOSE	-
13	-------	1	O-RING	-
14	-------	1	O-RING	-
15	811418500	7	HOSE-HYD*0.38X51C	-
16	811288600	1	HOSE-HYD*1.00X57C	-
17	811288900	1	Hydraulic Hose	-
18	811284400	4	HOSE-HYD*0.75X25	-
19	-------	1	O-RING	-
20	811494600	16	O-RING -	-
21	811439600	5	ADAPTER -	-
22	811441400	1	ADAPTER -	-
23	810280500	7	ELBOW-90 DEG. -	-
24	811440400	4	ELBOW-90 DEG. -	-
25	811437700	4	ELBOW-90 DEG. -	-
26	811441100	2	ADAPTER -	-
27	811441300	2	ADAPTER -	-
28	810609700	1	Plug	-
29	811275400	1	HOSE-HYD*0.75X63C -	-
30	811438200	1	TEE	-
31	810659100	1	CAP	-
-	-	1	Part 32	-
-	-	1	Part 33	-
-	-	1	Part 34	-
-	-	1	Part 35	-
