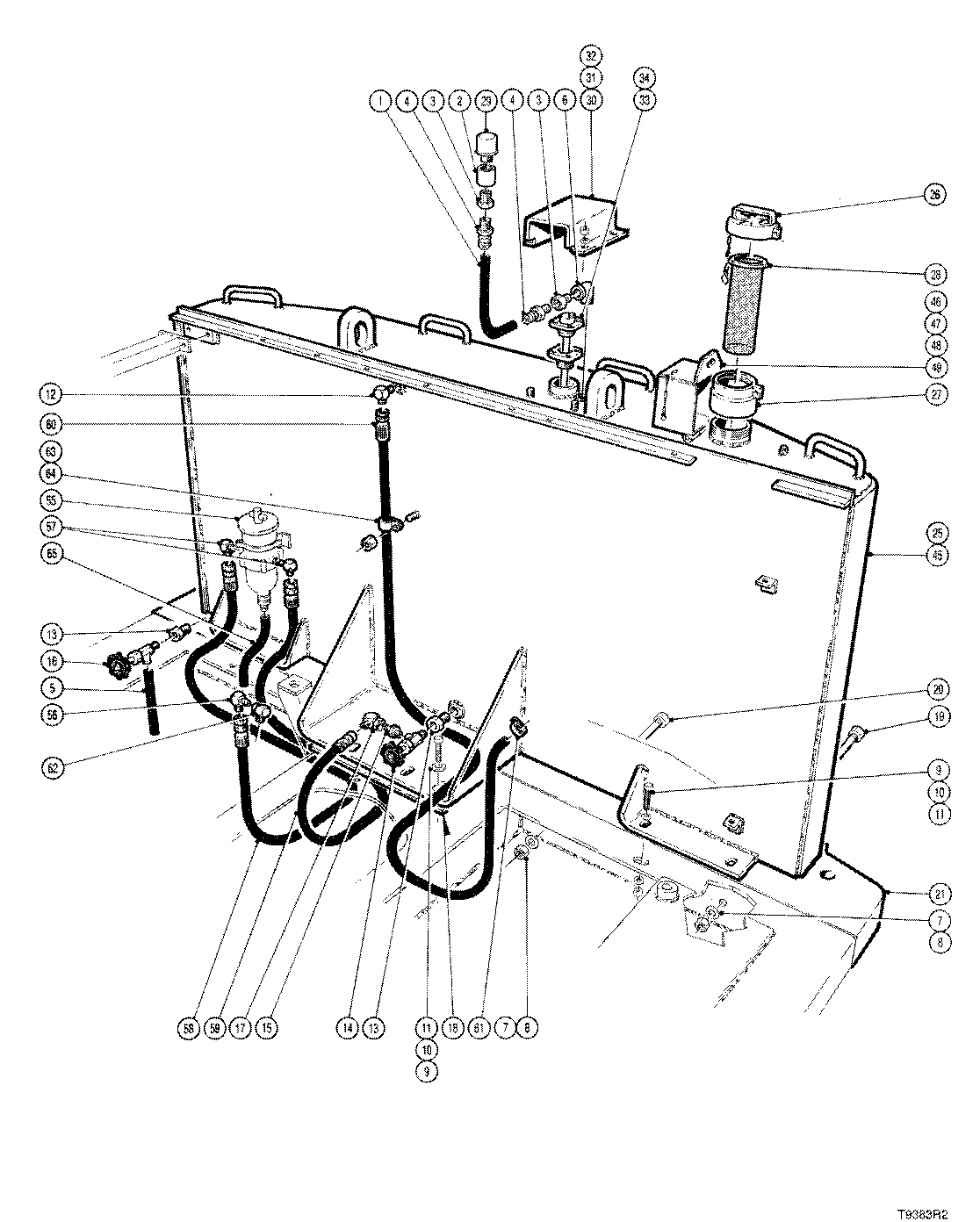

FUEL SYSTEM CUMMINS ( CE9830 - ) 1900-057/10 [1900-057/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	811468300	1	HOSE*.38 ID - STATE LENGTH	-
2	811592100	1	COUPLING -	-
3	810820700	2	Adapter Fitting	-
4	810242200	2	FITTING -	-
5	811468300	1	HOSE*.38 ID - STATE LENGTH	-
6	810191800	1	ELBOW-90 DEG. -	-
7	810886600	4	NUT*1-1/4-7UNC -	-
8	810585000	4	Washer	-
9	810085500	8	BOLT7/8-9UNC2-1/2 -	-
10	810183200	16	Washer	-
11	810966000	8	LOCKNUT*7/8-9UNC -	-
12	810189400	1	ELBOW-90 DEG.	-
13	811133800	2	Adapter Fitting	-
14	700649700	1	VALVE -	-
15	810279700	1	FITTING .375/.563-18	-
16	842586600	1	Hand Operated Valve	-
17	810335500	1	ELBOW-90 DEG. -	-
18	700747300	4	SHIM -	-
19	700552300	2	STUD - (17`` LG.)	-
20	700381100	2	STUD - (23`` LG.)	-
21	700747000	1	COUNTERWEIGHT -	-
25	700750000	1	FUEL TANK -	-
26	842598800	1	CAP -	-
27	842598900	1	FILLER NECK -	-
28	842599000	1	STRAINER -	-
29	842585300	1	BREATHER -	-
30	700747200	1	COVER -	-
31	810011600	4	WASHER*1/2	-
32	810087700	4	NUT*1/2-13UNC	-
33	700619400	1	ADAPTER -	-
34	-------	1	O-RING	-
45	700747100	1	FUEL TANK -	-
46	701099000	1	HINGE ASY -	-
47	700338500	1	COVER -	-
48	811478100	1	MACHINE CHAIN - STATE LENGTH	-
49	700627200	1	Hook	-
55	-------	1	O-RING	-
56	810189400	1	ELBOW-90 DEG.	-
57	810280500	2	ELBOW-90 DEG. -	-
58	811466000	1	HOSE-FUEL -	-
59	811465800	1	HOSE-FUEL -	-
60	811466100	1	HOSE*.31X90 -	-
61	811008800	1	CLAMP*6 -	-
62	810335500	1	ELBOW-90 DEG. -	-
63	810087500	1	HEX NUT 3/8-16 UNC	-
64	810275800	1	CLAMP*3/4	-
65	701253400	1	HOSE-DRAIN -	-

FUEL SYSTEM CUMMINS ( CE9830 - ) 1900-057/10 [1900-057/10]
